Премьер 2ШЖЭ-1.36 ЕП [5/8] Рис схема электрическая принципиальная шжэ х к
![Премьер 2ШЖЭ-1.36 ЕП [5/8] Рис схема электрическая принципиальная шжэ х к](/views2/1318091/page5/bg5.png)
-12-

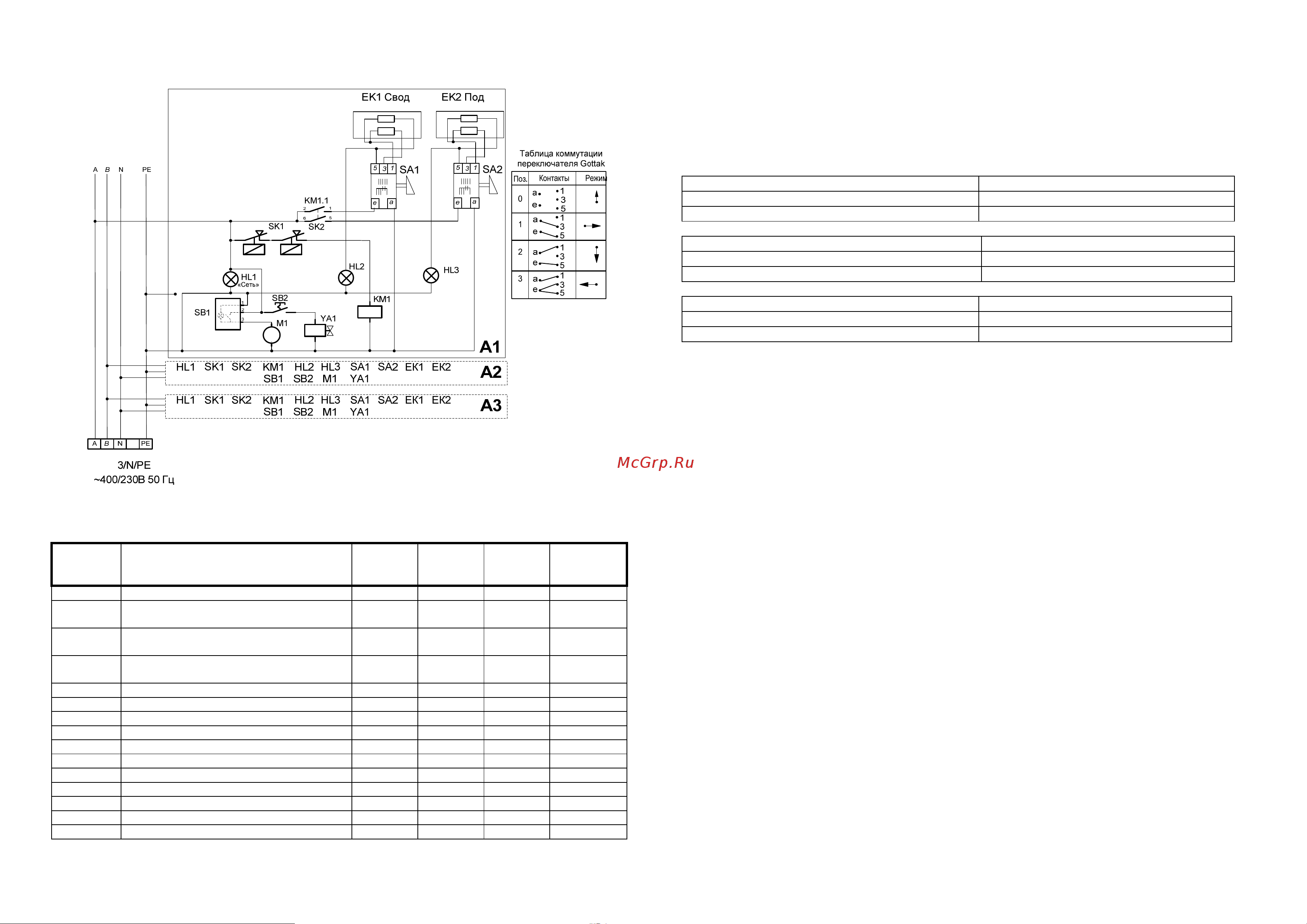

Рис.3 Схема электрическая принципиальная ШЖЭ-Х К
Поз.
обоз.
Наименование ШЖЭ-
1К-2/1
кол.
ШЖЭ-
2К-2/1
кол.
ШЖЭ-
3К-2/1
кол.
Примеча-
ние
ЕК1 ТЭН B3-181/190-7,5-6,5/2,4. 4T220 1 2 3 1,25+1,25
кВт
ЕК2 ТЭН В2-216/280-7,5/8,5, 5/2,5Т220 1 2 3 2,15+1,25
кВт
HL1…HL
3
Светосигнальная арматура 3 6 9
KM1 Пускатель ПМЛ-2160 МБ 1 2 3
SA1, SA2 Переключатель Gottak 7LA 8405021 2 4 6
SB1 Выключатель SC 789 1 2 3
SB2 Кнопка С468 (без фиксации) 1 2 3
SK1 Термовыключатель EGO 55.13569.070 1 2 3 320°C
SK2 Терморегулятор EGO 55.13059.220 1 2 3 270°C
M1 Вентилятор R2A 150 A4-4218 1 2 3
YA1 Клапан электромагнитный 1 2 3
X1 Блок КБ63(3) ТУ3424-003-03965778-97 1 - -
X1 Блок КБ63(4) ТУ3424-003-03965778-97 - 1 -
X1 Блок КБ63(6) ТУ3424-003-03965778-97 - - 1
-5-
при монтаже шкафа должна быть установлена коммутационная защитная аппаратура, гаран-
тирующая от пожароопасных факторов: короткого замыкания, перенапряжения, перегрузки, само-
произвольного включения;
подсоединение шкафа к сети должно осуществляться с учетом допускаемой нагрузки на элек-
тросеть.
при первичной установке шкафа, если ток утечки превышает:
при
рабочей температуре
- 4,8 мА - для ШЖЭ-1, ШЖЭ-1-01 - 5,9 мА для ШЖЭ-1К-2/1
- 9,6 мА - для ШЖЭ-2; ШЖЭ-2-01 - 11,8 мА для ШЖЭ-2К-2/1
- 14,4 мА - для ШЖЭ-3, ШЖЭ-3-01 - 17,7 мА для ШЖЭ-3К-2/1
в холодном состоянии:
- 9,6 мА для ШЖЭ-1, ШЖЭ-1-01 - 11,8 мА для ШЖЭ-1К-2/1
- 19,2 мА для ШЖЭ-2, ШЖЭ-2-01 - 23,6 мА для ШЖЭ-2К-2/1
- 28,8 мА для ШЖЭ-3, ШЖЭ-3-01 - 35,4 мА для ШЖЭ-3К-2/1
должно быть установлено реле тока утечки УЗО в щите ШС:
- 25 А/30 мА для ШЖЭ-1, ШЖЭ-1-01 - 40 А/30 мА - для ШЖЭ-1К-2/1
- 25 А/30 мА для ШЖЭ-2, ШЖЭ-2-01 - 40 А/30 мА - для ШЖЭ-2К-2/1
- 25 А/30 мА для ШЖЭ-3, ШЖЭ-3-01 - 40 А/100 мА - для ШЖЭ-3К-2/1
6
6
.
.
П
П
О
О
Р
Р
Я
Я
Д
Д
О
О
К
К
У
У
С
С
Т
Т
А
А
Н
Н
О
О
В
В
К
К
И
И
Распаковка, установка и испытание шкафа должны производиться специалистами по монтажу и
ремонту торгово-технологического оборудования. После занесения шкафа с отрицательной темпе-
ратуры в помещение необходимо выдержать его
при комнатной температуре в течении 6 часов.
Установку шкафа проводите в следующем порядке:
После проверки состояния упаковки следует распаковать шкаф, удалить антикоррозийную
смазку (если она есть) растворителем или промыть моющими средствами (растворами с пассива-
торами) с последующей сушкой.
Провести внешний осмотр и проверить комплектность в соответствии с комплектностью по-
ставки.
перед установкой шкафа на предусмотренное место необходимо снять защитную пленку со
всех поверхностей. Шкаф следует разместить в хорошо проветриваемом помещении, если имеется
возможность, то под воздухоочистительным зонтом. Учитывая вид шкафа, его можно размещать от-
дельно или вместе с другим кухонным оборудованием;
допускается установка шкафов на расстояние не ближе 100 мм от стены;
подключение шкафа к электросети должно быть выполнено согласно действующему законо-
дательству и нормативам. Электроподключение производится только уполномоченной специализи-
рованной службой с учетом маркировок на табличке с надписями. При подключении смотри рис. 2,
3, 4, 6, 7;
монтаж и подключение должны быть произведены так, чтобы установленный и подключен-
ный шкаф предупреждал доступ к токопроводящим частям без применения инструментов;
плавкие предохранители для постоянной электропроводки должны быть предусмотрены:
-на ток 25А для ШЖЭ-1; ШЖЭ-1-01; ШЖЭ-2; ШЖЭ-2-01; ШЖЭ-3; ШЖЭ-3-01;
-на ток 31,5А для ШЖЭ-1К-2/1; ШЖЭ-2К-2/1; ШЖЭ-3К-2/1;
установить шкаф на соответствующее место;
выровнять шкаф с помощью регулируемых ножек так, чтобы рабочие поверхности приняли
горизонтальное положение;
надежно заземлить шкаф, подсоединив заземляющий проводник к заземляющему зажиму,
заземляющий проводник должен быть в шнуре питания ;
