6

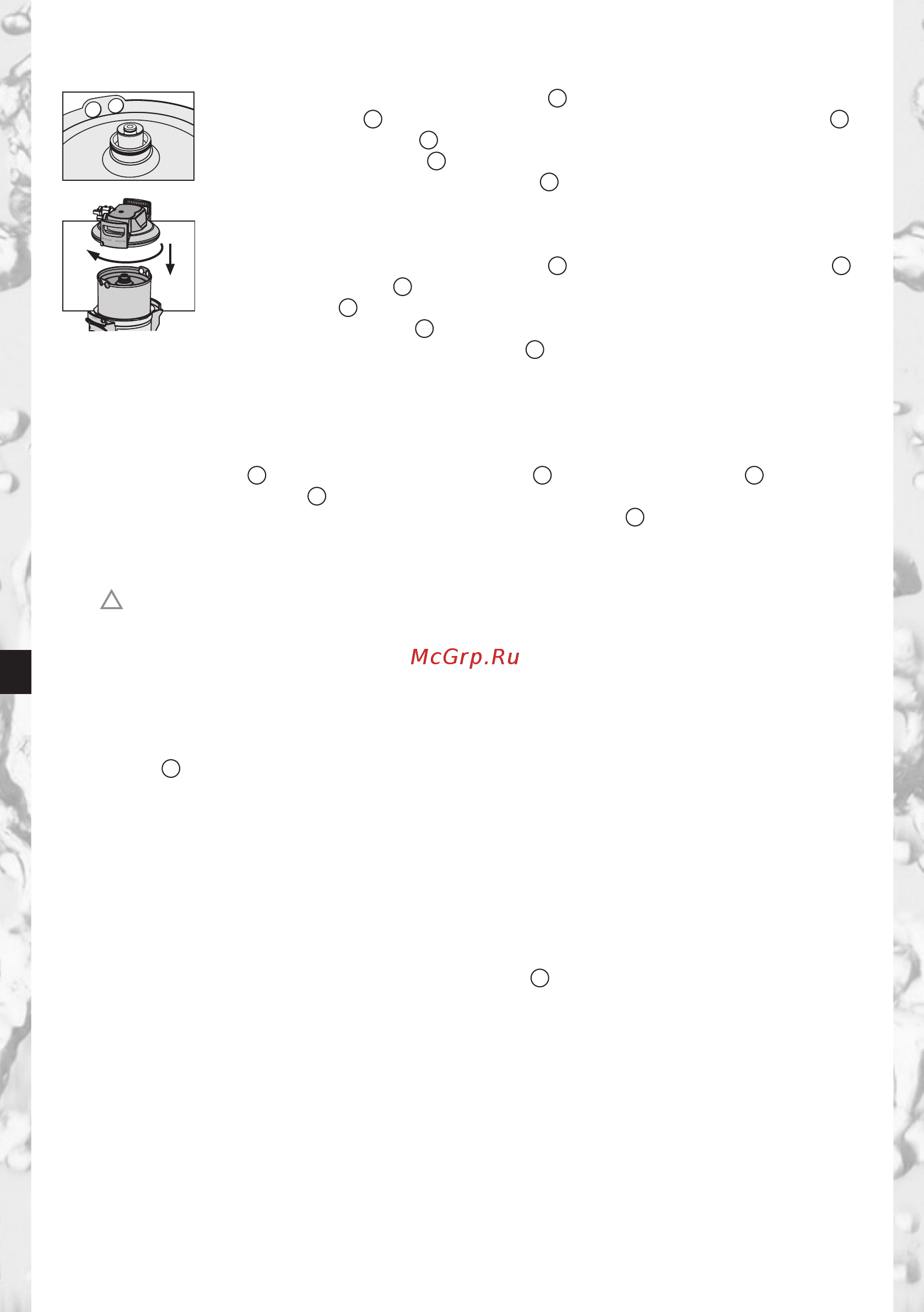

4.2 Montage des Druckbehälters und Druckbelterdeckels
Mit beiden Füßen auf die Trittlaschen
12
stellen.
Druckbehälter
1
anheben und im Uhrzeigersinn drehen, bis Mantelgriffe
16
über den Trittlaschen
12
stehen.
Transportschutzkappe
18
von Filterkartusche entfernen.
O-Ring-Dichtung der Filterkartusche
2
auf korrekten Sitz in Nut, Verschmut-
zung und Beschädigung überprüfen.
Hinweis: Der Kartuschensitz ist werkseitig mit lebensmittelechtem Schmier-
mittel gefettet.
Mit beiden Füßen auf die Trittlaschen
12
stellen und Druckbehälterdeckel
3
auf Druckbehälter
1
aufsetzen. Die Positionierung der Pfeilmarkierung am
Deckelgriff
20
muss dabei mit der Nut „INSERT“ übereinstimmen.
Druckbehälterdeckel
3
nach unten drücken und im Uhrzeigersinn bis zum
Einrasten der Verschlusssicherung
15
drehen.
4.3 Montage Eingangs- und Ausgangsschläuche
Hinweis: Die Eingangs- und Ausgangsschläuche sind nicht im Standard-Lieferumfang enthalten.
Die Verwendung von BRITA-Schlauchsets wird empfohlen (Kapitel 13).
Eingangsschlauch
6
am Eingang des Anschlusskopfs
4
und Ausgangsschlauch
10
am Aus-
gang des Anschlusskopfs
4
montieren.
Hinweis: Eingang „IN“ und Ausgang „OUT“ des Anschlusskopfs
4
sind mit O-Ringen als
Dichtungen ausgestattet, deshalb dürfen hier keine zusätzlichen Flachdichtungen verwendet
werden. Auf korrekten Sitz der O-Ringe achten.
!
Achtung: Das max. Anzugsdrehmoment an den 1"- und 3/4"-Anschlüssen darf 15 nm nicht
überschreiten! Es dürfen nur Schlauchanschlüsse mit Flachdichtungen eingesetzt werden.
Schläuche mit konischen Verschraubungen beschädigen die Anschlüsse des Filterkopfs und
führen zum Erlöschen des Gewährleistungsanspruchs! Für den Geräteanschluss dürfen nur
Schläuche verwendet werden, die DVGW-W 543 entsprechen.
Vor Montage Fließrichtung an der Oberseite des Filterkopfs beachten, „IN“ = Wassereingang,
„OUT“ = Wasserausgang. Vor Installation Einbauabmessungen und Betriebslage (Kapitel 12)
beachten. Werden keine original Schläuche verwendet, muss das mitgelieferte Reduzierstück
1"3/4"
17
verwendet werden, um eine korrekte Abdichtung des Rück ussverhinderers (im
Wassereingang vormontiert) zu gewährleisten.
5 Inbetriebnahme eines Neufi lters
5.1 Verschnitteinstellung für Filtersysteme ohne und mit Mess- und Anzeigeeinheit
Bei PURITY Quell ST Filtersystemen: Bestimmung der lokalen Karbonathärte in Grad deutscher
Härte °dH (BRITA Nomenklatur °KH) durch beiliegenden Karbonathärtetest.
Bei PURITY Finest Filtersystemen: Bestimmung der lokalen Gesamthärte in Grad deutscher
Härte °dH (BRITA Nomenklatur °GH) durch beiliegenden Gesamthärtetest.
Verschnitteinstellung an der Verschnitteinstellschraube
19
prüfen.
Hinweis: Die Verschnitteinstellung ist werkseitig auf 30 % eingestellt und kann entsprechend der
lokalen Karbonathärte bzw. Gesamthärte und der Anwendung angepasst werden (Kapitel 7).
