88

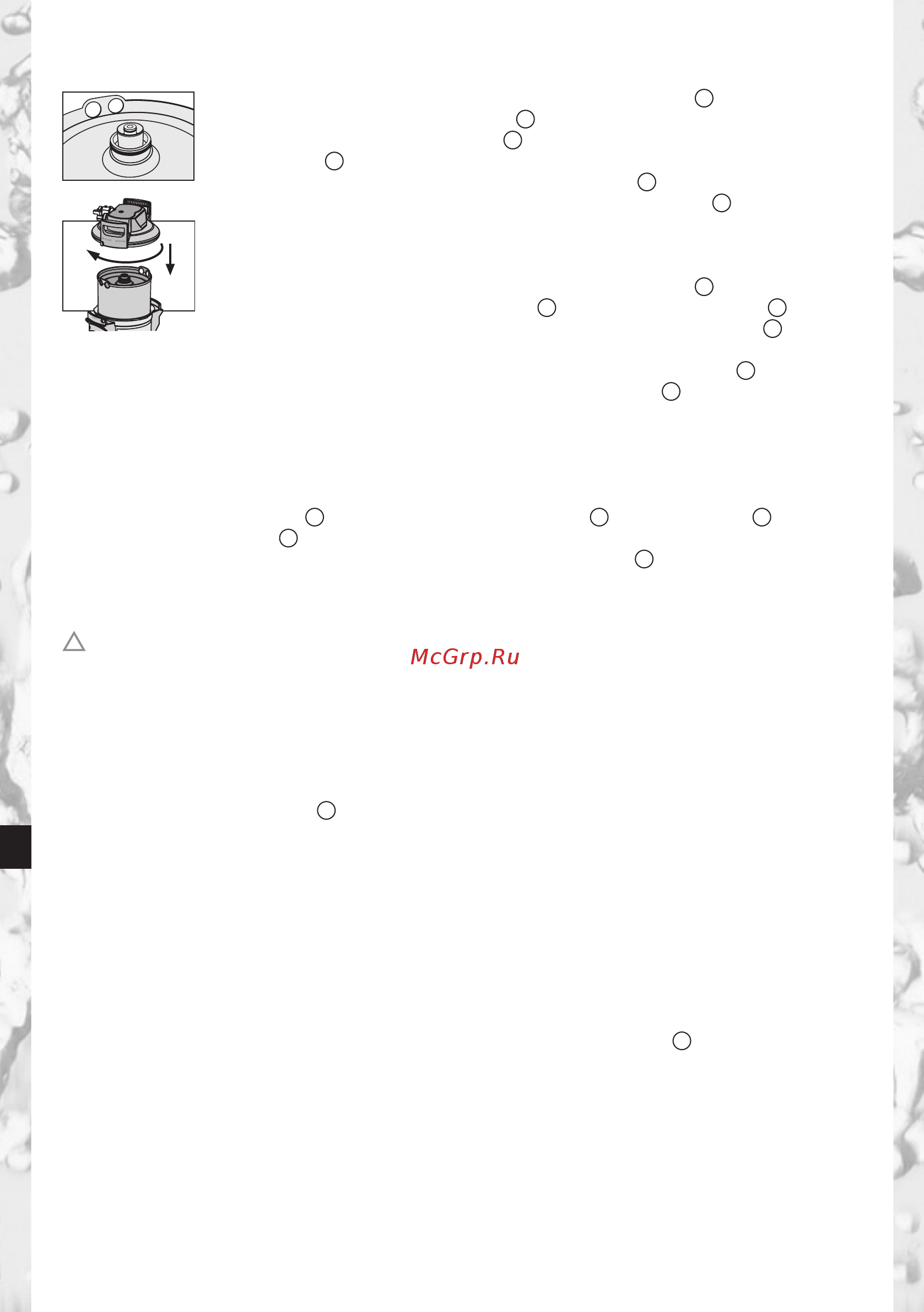

4.2 Montaggio del recipiente a pressione e del coperchio del recipiente a pressione
Posizionare entrambi i piedi sulle sporgenze di appoggio
12
.
Sollevare il recipiente a pressione
1
e ruotarlo in senso orario fi no a quando
le impugnature del rivestimento
16
si trovano al di sopra delle sporgenze di
appoggio
12
.
Rimuovere il cappuccio protettivo per il trasporto
18
dalla cartuccia fi ltrante.
Veri care che la guarnizione O-ring della cartuccia fi ltrante
2
sia posizionata
correttamente nella scanalatura e non presenti imbrattamento o danni.
Avvertenza: la sede della cartuccia è lubri cata di fabbrica con un lubri -
cante per l’industria alimentare.
Posizionare entrambi i piedi sulle sporgenze di appoggio
12
e applicare il
coperchio del recipiente a pressione
3
sul recipiente a pressione
1
. Il posi-
zionamento della freccia riportata sull’impugnatura del coperchio
20
deve
corrispondere alla scanalatura «INSERT».
Premere verso il basso il coperchio del recipiente a pressione
3
e ruotarlo in
senso orario fi no a fare scattare la sicura di chiusura
15
.
4.3 Montaggio dei tubi di entrata e di uscita
Avvertenza: i tubi di entrata e di uscita non sono contenuti nella dotazione standard. Si consiglia
l’utilizzo di set di tubi BRITA (capitolo 13).
Montare il tubo di entrata
6
all’entrata della testa di raccordo
4
e il tubo di uscita
10
all’uscita
della testa di raccordo
4
.
Avvertenza: lentrata «IN» e luscita «OUT» della testa di raccordo
4
sono munite di O-ring;
pertanto non devono essere utilizzate guarnizioni piatte supplementari. Veri care il corretto
posizionamento degli O-Ring.
!
Attenzione: la coppia di serraggio max sui raccordi 1" e 3/4" non deve superare il valore di
15 Nm! Possono essere utilizzati soltanto raccordi con guarnizioni piatte. I tubi con collegamenti a
vite conici danneggiano i raccordi della testa del fi ltro e causano la cessazione del diritto alla garan-
zia! Per il collegamento dellapparecchio possono essere usati solo tubi che corrispondono a DVGW-
W 543.
Prima del montaggio, veri care la direzione del fl usso sul lato superiore della testa del fi ltro, «IN» =
ingresso dell’acqua, «OUT» = uscita dell’acqua. Prima dell’installazione verifi care le dimensioni di
installazione e la posizione di esercizio (capitolo 12). Se non si utilizzano tubi originali, è necessario
impiegare il riduttore da 1"3/4"
17
fornito in dotazione per garantire una corretta tenuta della valvola
di non ritorno (premontata all’ingresso dell’acqua).
5 Messa in funzione di un nuovo fi ltro
5.1 Regolazione del by-pass per sistemi di fi ltrazione senza e con unità di misurazione
e visualizzazione
Per sistemi di fi ltrazione PURITY Quell ST: determinazione della durezza temporanea da carbo-
nati locali in gradi di durezza tedesca °dH (abbreviazione BRITA °KH) mediante il test allegato.
Per sistemi di fi ltrazione PURITY Finest: determinazione della durezza totale locale in gradi di
durezza tedesca °dH (abbreviazione BRITA °GH) mediante il test durezza totale.
Veri care la regolazione del by-pass sulla vite di regolazione del by-pass
19
.
Avvertenza: la regolazione del by-pass è impostata di fabbrica sul 30% e può essere adattata
in base alla durezza da carbonati locale e all’impiego (capitolo 7).
