22

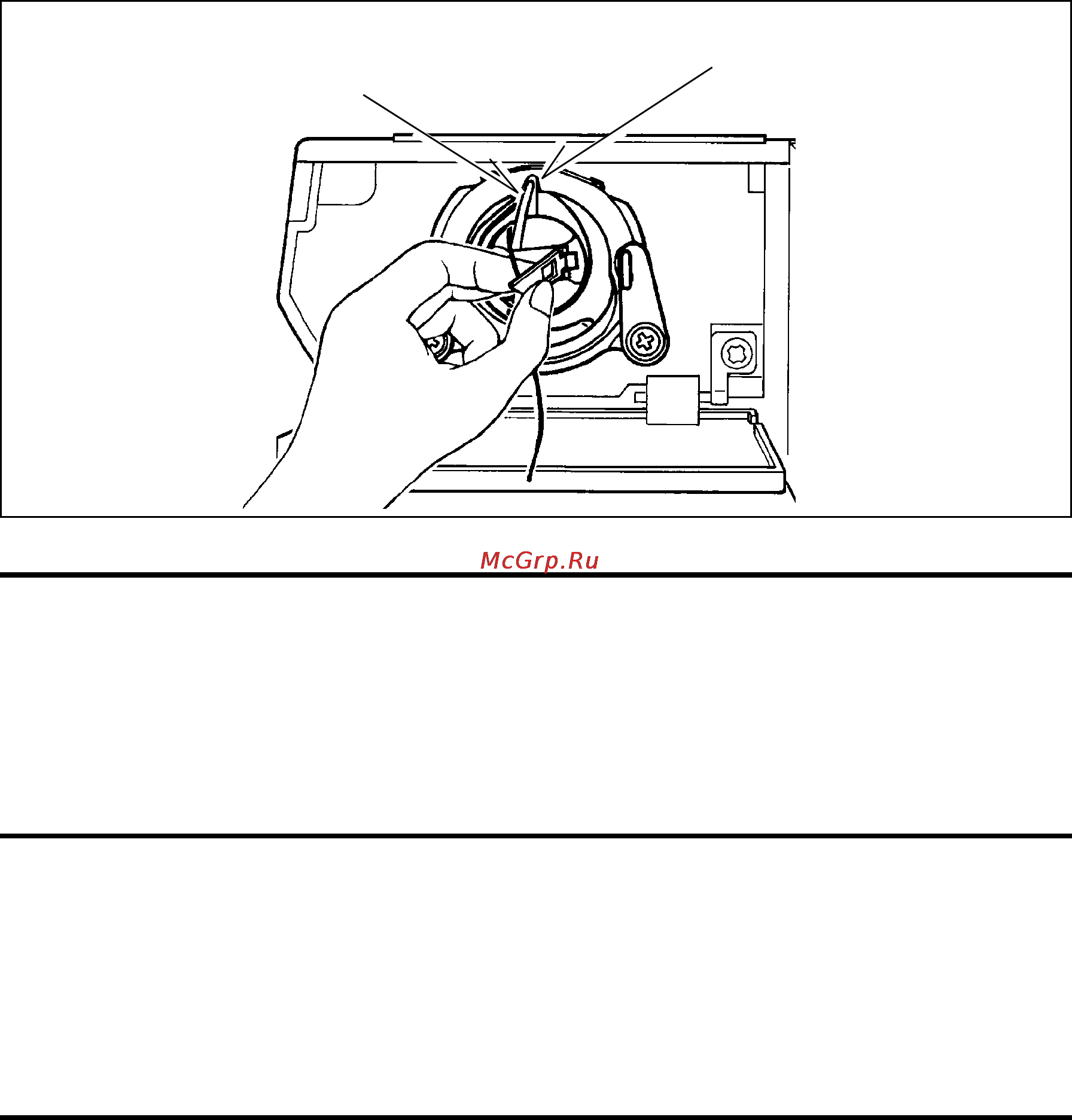

Locating pin
Pasador de posicionamiento
Рожокшпуль-ногоколпачка
Locating groove
Ranura de posicionamiento
Желобок
1.Holdthelatchopen,withlocatingpinstraightup.
2.Slidethebobbincaseontothecenterspindleofthe
shuttle, keeping the thread toward you.
1. Держа шпульный колпачокза открытую защелку,
а нить перед собой, наденьте колпачок на
центральный стержень челнока. Рожок (палец)
шпульного колпачка, направленный кверху,
должен войти при этом в желобок (прорезь)
накладнойпластинкикорпусахода.
INSERTING BOBBIN CASE INTO SHUTTLE
NOTE: Besurethelocatingpintsintothelocating
groove at the top of the shuttle.
3. Release the latch to lock the bobbin case in place.
1. Mantener abierto el pestillo, con el pasador de
posicionamiento recto hacia arriba.
2. Posicionar la cápsula bobina en el eje central de la
lanzadera, manteniendo retenido el hilo.
INSERCION DE LA CAPSULA BOBINA EN LA LANZADERA
NOTA: A s e g u r a r s e d e q u e e l p a s a d o r d e
posicionamiento encaja en la ranura de
posicionamiento, en la parte superior de la
lanzadera.
3.Soltar el pestillo para fijar en su sitiolacápsula
bobina.
УСТАНОВКА ШПУЛЬНОГО КОЛПАЧКА В ЧЕЛНОК
2.Отпускайтезащелку,слегканажимаянашпульный
колпачо к, до тех пор, пок а не пр оизойд ет
запираниенацентральномстержнечелнока.
3. Оставьте конец нитки свободно висящим и
закройтекрышкучелночногоустройства.
