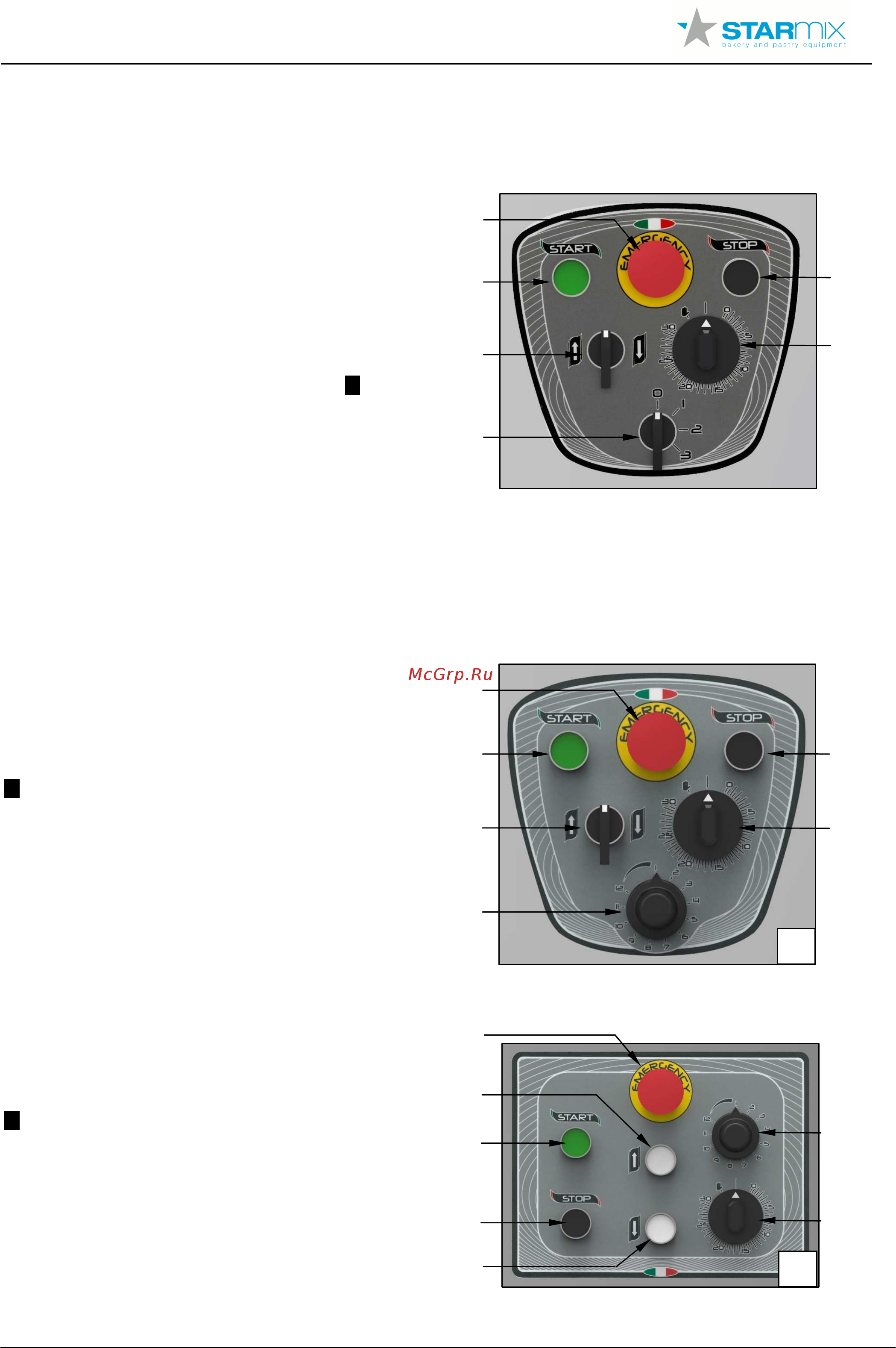

2.3 СИСТЕМА УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЕ
2.3.1 ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С СИСТЕМОЙ ВЫБОРА ПОСТОЯННОЙ
СКОРОСТИ МОДЕЛИ N3A
(см. Рисунок 2)
1 - кнопка (зелёная) СТАРТ
2 - кнопка (чёрная) СТОП
3 - переключатель на четыре позиции
поз. 0 = насадка не вращается или
останавливается
поз. 1 = миним.скорость (1
a
скорость)
поз. 2 = средняя скорость (2
a
скорость)
поз. 3 = макс. скорость (3
a
скорость)
(показатели скорости изложены в Таблице 1 стр.
9
)
4 - таймер (в минутах); время вышло
выставлена команда остановки насадки =таймер
отключён;
5 - кнопка аварийной остановки (красная копка формы
гриба на жёлтом фоне); нажатием этой кнопки
прекращается движение всех рабочих частей
оборудования и подача электроэнергии;
6 - переключатель с автоматическим возвратом (возвращается в центральную позицию):
повёрнут влево = поднятие дежи;
повёрнут вправо = опускание дежи;
поз. центральная = остановка дежи.
Рисунок 2 – Электромеханическая панель управления для мод. N3A
2.3.2 ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ С БЕССТУПЕНЧАТЫМ РЕГУЛЯТОРОМ
СКОРОСТИ МОДЕЛИ NVA
МОДЕЛИ PL80 и PL100 (см.Рисунок 3 изображение А)
1- кнопка (зелёная) СТАРТ
2- кнопка (чёрная) СТОП
3 - рычаг бесступенчатого регулирования скорости
(показатели скорости изложены в Таблице 1 стр.
9)
4 - таймер (в минутах); время вышло
выставлена команда остановки насадки
= таймер отключён
5 - кнопка аварийной остановки (красная копка формы
гриба на жёлтом фоне); нажатием этой кнопки
прекращается движение всех рабочих частей
оборудования и подача электроэнергии
6 - переключатель с автоматическим возвратом
(возвращается в центральную позицию):
повёрнут влево = поднятие дежи
повёрнут вправо = опускание дежи
поз. центральная = остановка дежи
МОДЕЛИ PL120 И PL140 (см.Рисунок 3 изображение B)
1- кнопка (зелёная) СТАРТ
2- кнопка (чёрная) СТОП
3 - рычаг бесступенчатого регулирования скорости
(показатели скорости изложены в Таблице 1 стр.
9)
4 - таймер (в минутах); время вышло
выставлена команда остановки насадки
= таймер отключён
5 - кнопка аварийной остановки (красная копка
формы гриба на жёлтом фоне); нажатием этой кнопки
прекращается движение всех рабочих частей
оборудования и подача электроэнергии
6 – переключатель (белая кнопка) с автоматическим
возвратом (возвращается в центральную позицию)
поднятия дежи
7 - переключатель (белая кнопка) с автоматическим
возвратом (возвращается в центральную позицию)
опускания дежи
Рисунок 3 – Панель управления для мод. NVA
5
2
4
3
6
1
1 2
4
5
6
3
A
1
3
4
2
6
5
7
B
