STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
48
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам
МЕРЫ БЕЗОПАСНОСТИ ДЛЯ МОДЕЛЕЙ ОБОРУДОВАНИЯ С ИНВЕРТОРОМ
После отключения подачи электрического питания и его обнуления, на инверторе остаются остаточные
напряжения, представляющие опасность для людей в случае непосредственного контакта с частями,
находящимися под напряжением. Экран и присутствующие на инверторе светодиоды остаются включенными
до тех пор, пока напряжение DC BUS ( а также соответствующих конденсаторов) не опускается ниже 60 Vdc;
отключение экрана и светодиодов определяет отсутствие опасных показателей остаточного напряжения.
ВНИМАНИЕ
В любом случае, после отключения подачи электрического питания и его обнуления, прежде, чем
дотронуться руками (и, соответственно, до начала проведения технических работ) до частей
инвертора, его окончаний и рабочих частей соединённых с ними посредством электрических
соединений, необходимо:
- подождать минимум 10 минут после отключения экрана и светодиодов инвертора
- проверить специально предназначенными для этого приборами, отсутствие питания на клеммах
мотора инвертора.
Ещё раз напоминаем, что все ремонтные и профилактические работы с электрическим оборудованием
должны осуществляться исключительно специально подготовленным квалифицированным
персоналом, который в состоянии выполнять все необходимые работы согласно существующим инструкциям
и соблюдая технические нормы, гарантирующие выполнение работ корректным и безопасным образом.
5.2.6 ИНФОРМАЦИЯ ОБ УРОВНЕ ПРОИЗВОДИМОГО ШУМА ОБОРУДОВАНИЯ
На Рисунок 29 изображены показатели LAeq (уровень акустического давления и уровень шума A), касающиеся
планетарного миксера модели PL100NVAHF находящегося в определённых пунктах измерения; указанные
показатели LAeq, действительны для всех моделей планетарных миксеров, описанных в этом руководстве.
Измерения были осуществлены с помощью фонометра интегратора Класса 1 (согласно нормативам EN
454:2010, Приложение С):.
Максимальная амплитуда ошибки оценена в порядке+2dB[A].
Условия измерения:
- оборудование работает вхолостую с насадкой на максимальной скорости (спираль)
- микрофон позиционирован на расстоянии 1.6 м от земли и в 1000 м от оборудования
- присутствие фонового шума соответствует LAeq= 40,2 dB[A].
- длительность каждого измерения: > 30 секунд (около 60 секунд)

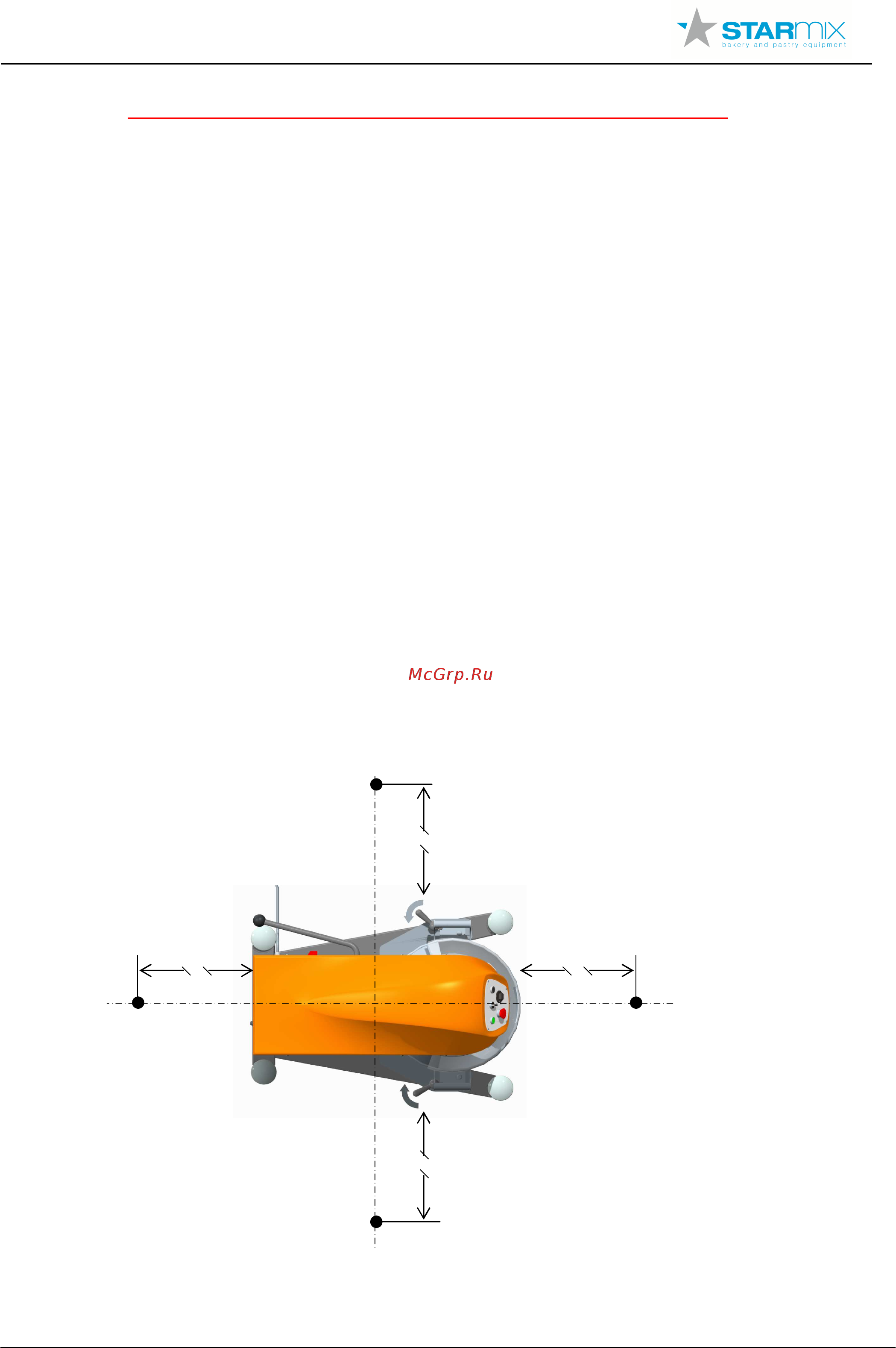

Рисунок 29- Пункты фонометрического исследования вокруг оборудования
1000
мм
1000
мм
1000 мм
66 dB[A]
73 dB[A] 66,5 dB[A]
66,9 dB[A]
1000
мм
