STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
49
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам

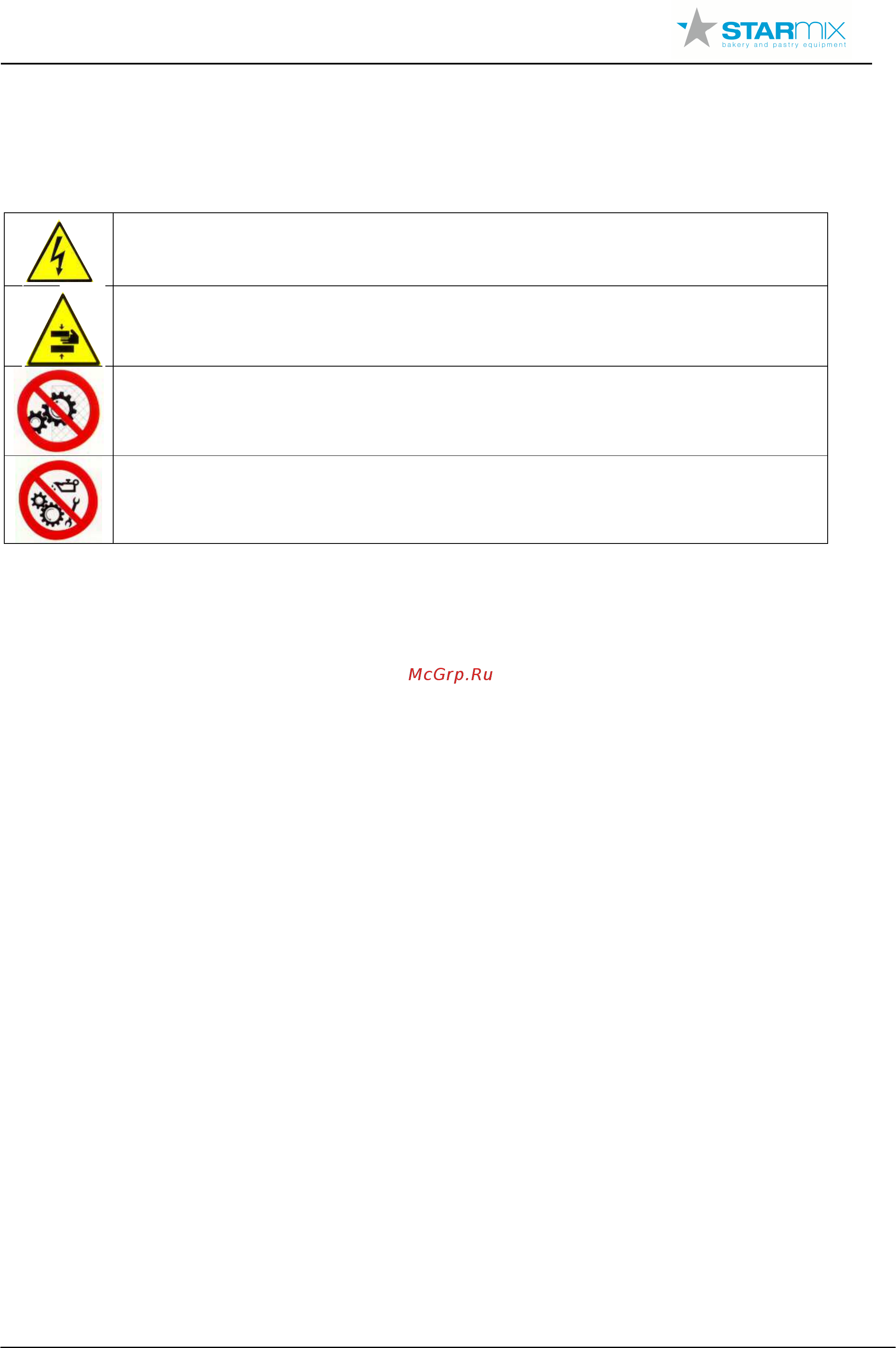

5.3 ЗНАКИ БЕЗОПАСНОСТИ
На оборудовании присутствуют следующие знаки безопасности:
Контролировать состояние изображения знаков безопасности, их цвет; при минимальном
повреждении немедленно заменить.
Опасность поражения электрическим током (электротравма);
на внешней стороне упаковки частей, подверженным высокому напряжению ≥24V
ВНИМАНИЕ!
Опасность захвата, затягивания, сдавливания пальцев рук во внутренней части оборудования;
по обеим сторонам передней части структуры оборудования (головки)
Запрещено удалять защитные механизмы и/или отключать устройства безопасности
в верхней части недвижимой защиты тыльной стороны корпуса
Запрещено производить очистку, смазку и др. работающих частей оборудования;
в верхней части недвижимой защиты тыльной стороны корпуса
6 УТИЛИЗАЦИЯ
В случае утилизации оборудования необходимо разделить все части по виду материала и утилизировать в
соответствии с нормами действующего законодательства.
Нержавеющая сталь: дежа, насадки "венчик", "лопатка" и "спираль" (опции), подставки кребка,
Защитная крышка дежи, часть корпуса тыльной стороны дежи
Смальтированная сталь: корпус, каретка дежи, зажимы, дежа
Хромированная сталь: ручка поднятия, тележка опоры дежи
Сплав алюминия: насадки "лопатка", "крюк" и "спираль"
Чугун серый: шкив, купол
Пластик, резина: скребок, электрическая коробка, уплотнения, ремни передачи
Другие материалы: двигатель (обмотка из меди), электрические и электронные детали
Удалите смазочную жидкость из купола; смазочная жидкость должна быть утилизирована отдельно, согласно
действующему законодательству по охране окружающей среды.
Необходимо обратиться в компанию, занимающуюся утилизацией производственного оборудования согласно
действующему законодательству.
