STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
27
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам

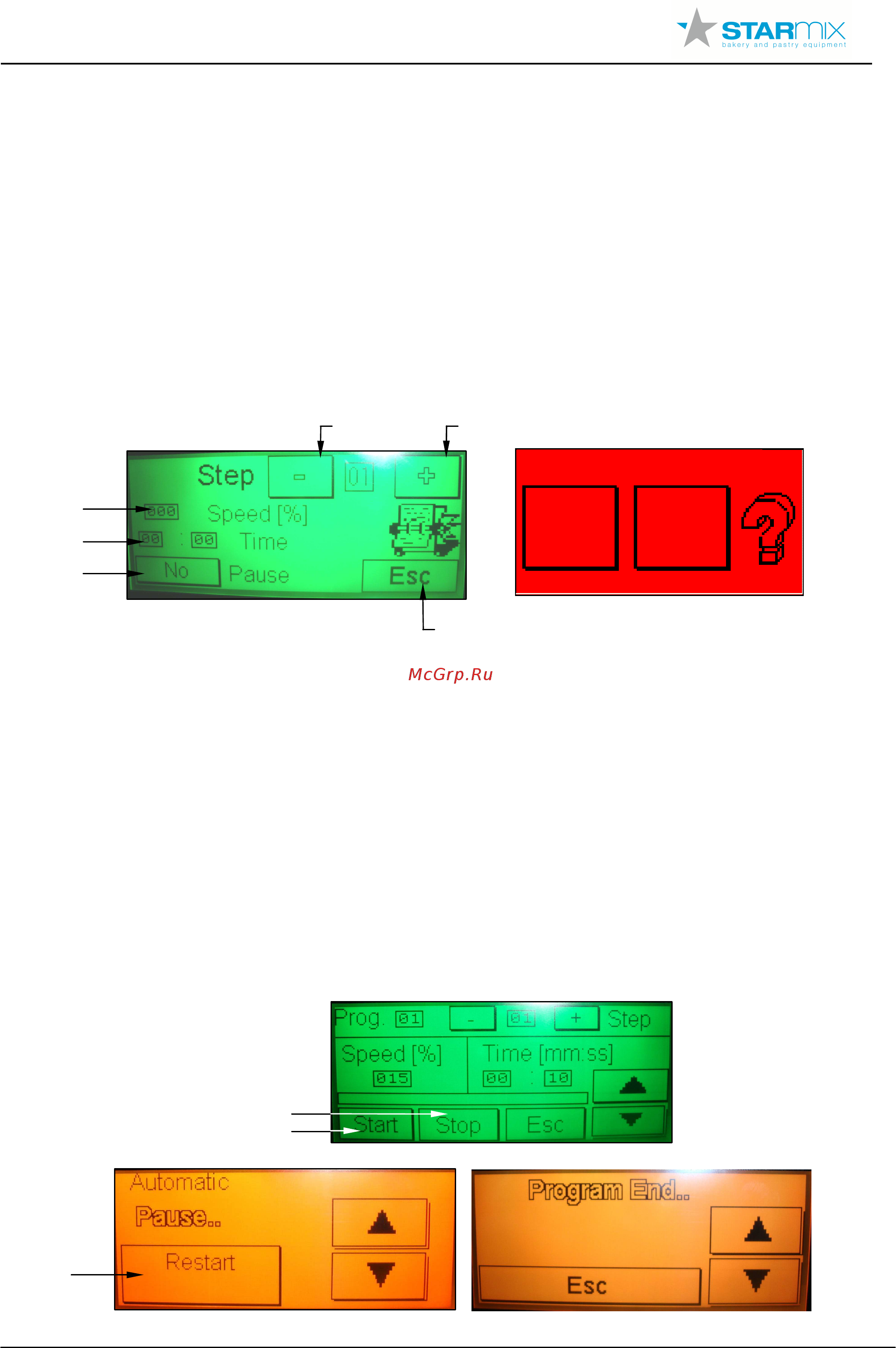

Память оперативной системы рассчитана на максимум 100 рецептов (от 0 до 99); каждому рецепту
присваивается определённый номер посредством кнопок + и – 4. Каждый рецепт состоит из максимум 10-ти
шагов (от 1 до 10) с указанием различных показателей времени и скорости.
Автоматический режим – Editing (Создание)
Для сохранения или изменения рецепта необходимо:
1. Выбрать номер интересующего рецепта (3 стр. 3), который должен быть внесён в память или
изменён посредством кнопок + или – 4. После выбора номера рецепта нажать кнопку Создать
(Edit) (1 стр. 3).
2. На экране появится страница 4, на которой можно будет внести показатели скорости 1 и времени 2
или Паузу 3 каждого шага рецепта. Изменение количества шагов рецепта осуществляется
посредством кнопок + o - 4. Для того, чтобы закончить рецепт необходимо выставить показатели
скорости и времени на 0.
3. Нажать кнопку Выход 5 для перехода на страницу 5, где возможно сохранить изменённый или
новый рецепт.
Автоматический режим - Выполнение
Для выполнения рецепта необходимо:
1. На странице автоматического режима выбрать номер рецепта (3 страница 3). После выбора
необходимого рецепта нажать кнопку Выполнить (Run) (2 страница 3).
2. На экране появится страница с указанием первого шага рецепта и в случае отсутствии активных
аварийных сигналов нажать кнопку Старт (1) после чего произойдёт запуск автоматического режима.
После нажатия кнопки Стоп (2) произойдёт остановка рабочего режима. Указанные в рецепте время
и скорость будут изменены автоматически согласно показателям, предварительно внесённым в
рецепт.
3. Пауза: если в рабочем процессе запрограммирована пауза, на экране появится страница «пауза»
(страница 7) и процесс изготовления рецепта будет остановлен автоматически. Для возобновления
работы оборудования нажать кнопку Возобновить (Restart) (3). Пауза рабочего процесса
сопровождается звуковым сигналом.
4. Окончание рабочего процесса: когда оборудование завершит последний шаг рецепта, рабочий
процесс будут остановлен и на экране появится надпись «программа завершена» (страница 8),
сопровождающаяся звуковым сигналом и напоминающая об окончании рабочего цикла. После чего,
необходимо опустить дежу и таким образом завершить рабочий процесс.
страница 5
Save programme file
Yes
YesYes
Yes
No
NoNo
No
4
4
5
страница 4
1
2
3
страница 8
страница 7
3
страница 6
1
2
