STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
28
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам

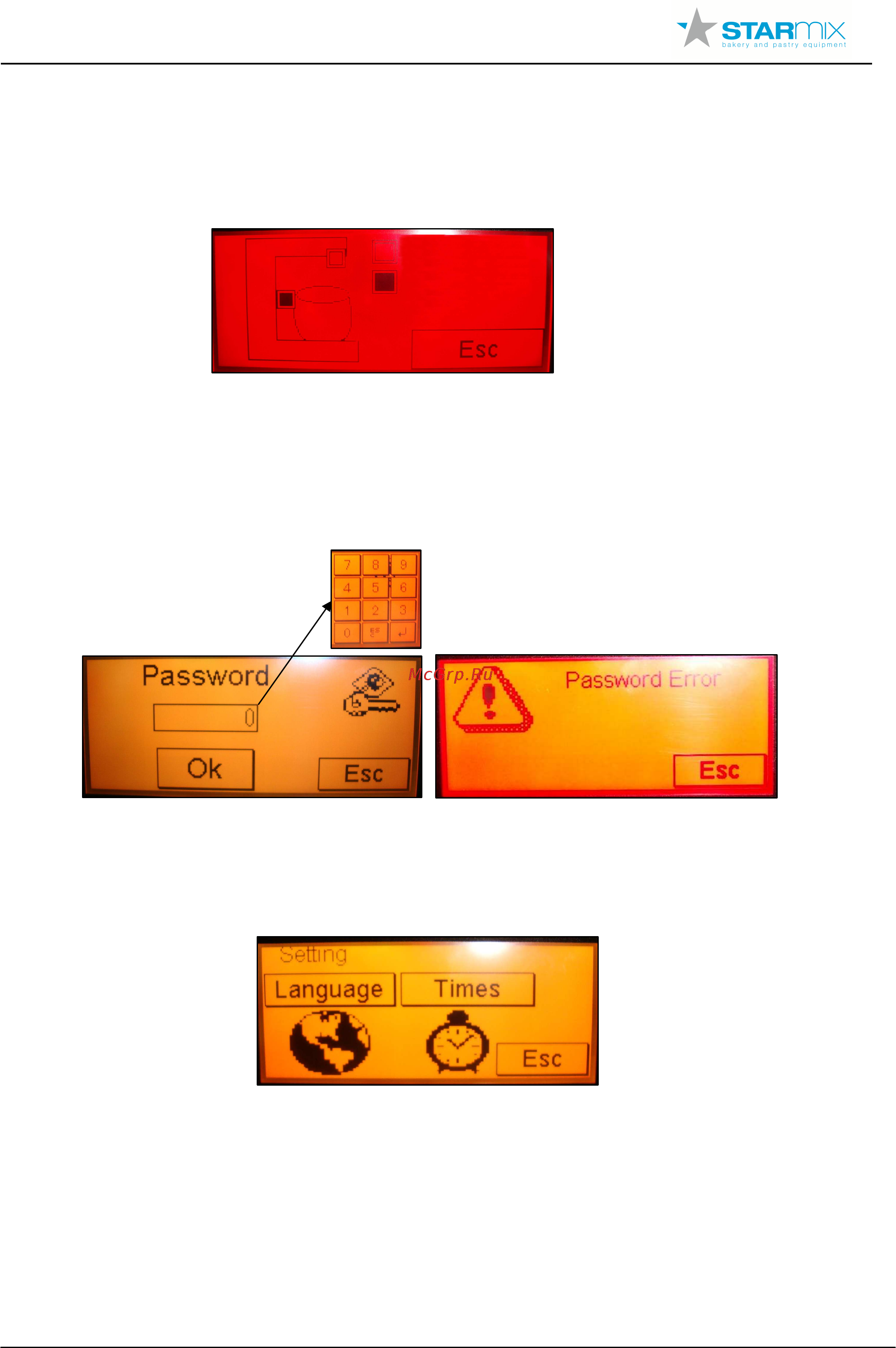

Аварийные сигналы
Для получения доступа на страницу аварийных сигналов (страница 9) нажмите кнопку 4
Рисунок 15
. На
этой странице возможно визуализировать показатели состояния оборудования и при необходимости
определить сработавший аварийный сигнал.
Настройки
Для получения доступа на страницу настроек нажмите кнопку 3
Рисунок 15
и введите запрашиваемый
пароль доступа. На странице 10, после выбора показателя 0, появится виртуальная цифровая
клавиатура, посредством которой необходимо ввести пароль: 1492
Если пароль не корректный система сообщит вам об этом (страница 11)
После введения пароля у вас появится доступ к странице «настройки» (страница 12)
Настройки в основном разделены на две страницы:
1. Язык: позволяет изменить язык системы
2. Время: позволяет изменить продолжительность звуковых сигналов конца рабочего цикла и
паузы.
3.8.4 КОМАНДЫ ОСТАНОВКИ И ПОСЛЕДУЮЩЕГО ЗАПУСКА ОБОРУДОВАНИЯ
Оборудование можно остановить следующим образом или вследствие следующих факторов:
1) Обычная остановка
- нажать кнопку Стоп или, в моделях с сенсорным монитором, кнопку Пауза-Стоп, изображённую на рис.2
на рисунках раз. 2.3.1, 2.3.2, 2.3.4 и для версий с ПЛК рис.2 страница 1 раз. 3.8.3.3; для повторного
запуска достаточно нажать кнопку Старт, изображённую на рис.2.3.1, 2.3.2, 2.3.4 и для версий с ПЛК
рис.1 страница 1 раз. 3.8.3.3.
- автономный режим запускается по прошествии времени, указанному на таймере рис.4 на рисунках раз.
2.3.1, 2.3.2, или на мониторе, рис.7 Рисунок 5 в раз. 2.3.4 или стр.6 раз. 3.8.3.3; для повторного запуска
перепрограммировать время или исключить таймер и нажать кнопку Старт, как на рис.1 рисунки разд.
2.3.1,2.3.2 тогда как для версий с сенсорным монитором или ПЛК смотрите разделы 3.8.3.2 или раз.
3.8.3.3.
страница 9
Emergency
All. Inverter
страница 10
страница 11
страница 12
