4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4.1 ПОЯСНЕНИЕ
В случае отсутствия другой информации, каждое вмешательство в механизм оборудования, о котором речь
идёт в этом руководстве, считается техническим обслуживанием; любое другое вмешательство в механизм
оборудования считается внеочередными/чрезвычайными ремонтными работами (определение рабочего
технического обслуживания и чрезвычайных ремонтных работ см. в разд.1.4.); в случае возникновения
сомнений обращаться на предприятие Starmix s.r.l.
ВНИМАНИЕ!
Техническое обслуживание/ремонт и очистка оборудования производятся после выполнения следующих
операций:
-(за исключением моделей с сенсорным монитором, разд.2.3.4) нажать кнопку аварийной остановки рис.5 рисунки
разд. 2.3.1, 2.3.2
и
2.3.3
-открыть общий выключатель повернуть его в позицию O -OFF и заблокировать в этой позиции с помощью
замочка
-отключить штепсельную вилку от розетки питания (после отключения вилка должна находиться в визуально
доступном месте, таким образом, чтобы каждый мог убедиться в отсутствии подачи электр. питания)
во избежание запуска в работу оборудования или его рабочих частей третьими лицами.
- (для моделей оборудования с инвертором) необходимо подождать определённый период времени, необходимый
для снятия остаточных напряжений (подробное описание смотрите в разделах 4.8 и 5.2)
Где необходимо, удалить защитные механизмы или отключить систему безопасности, использовать все
возможные средства во избежание нанесения травм/ущерба другим лицам (напр., оградить зону проведения
работ бело-красными цепями и выставить защитные таблички, предупреждающие о проведении работ); после
проведения работ активизируются все защитные средства, как только пропадает необходимость в их
временном изъятии/дезактивации.
Кто-либо, кто вследствие нарушения или несоблюдения данных инструкций и/или применения оборудования не по
его прямому назначению, наносит вред, прямой или косвенный, людям, животным, вещам, должен взять на себя
полную ответственность за содеянное.
4.2 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПЕРИОДИЧЕСКИЙ КОНТРОЛЬ ОБОРУДОВАНИЯ
Прежде, чем приступить к применению норм безопасности, изложенным в разд. 4.1:
• В конце рабочего дня/смены, провести тщательную очистку оборудования (раз.4.7); для улучшения качества
продукции, проводить очистку дежи и насадок после окончания каждого цикла замешивания.
• В начале каждого рабочего дня или смены убедиться в эффективности защитных механизмов и систем
безопасности посредством операций, описанных в разд. 5.2.3.
4.3 РЕГУЛИРОВКА НАПРЯЖЕНИЯ РЕМНЕЙ ПЕРЕДАЧИ ДВИЖЕНИЯ
Перед началом работы выполнить процедуры безопасности, описанные в разд. 4.1 и надеть перчатки.
Эти операции относятся к процедуре чрезвычайных/внеплановых ремонтных работ. См. Рисунок 17 после
демонтажа верхней защиты (достаточно раскрутить винты, которые её блокируют):
A) для регулирования напряжения ремней рис.1:
- ослабить винты рис.2, ослабить шайбу рис.3
- повернуть винт с круглой головкой рис.4 до получения корректного напряжения ремней рис.1 как описано ниже;
каретки рис.5 и рис.6 остаются в изначальной позиции, поэтому напряжение ремня рис.7 неизменно
- в конце операции, затянуть гайку рис.3 и винты рис.2
Постоянно проверять напряжение ремней в первые 24/48 часов работы (период обкатки) и, после, каждые две
недели; проверять напряжение и регулировку ремней в случае появления трудностей с получением замеса в
"нормальный" период времени или в случае появления "странных" и "плавающих" звуков (значит, что ремни
скользят).
См. Рисунок 16, для осуществления проверки корректного напряжения ремней необходимо:
a) Измерить длину свободного шага D в мм
b) Приложить к центру свободного шага D и перпендикулярно нему, силу Т, необходимую для сгиба ремня -
показатель А (мм) равен D/100 (например если D =450 мм, A =4.5 мм); для контроля сгиба использовать
миллиметровую шкалу отсчёта
c) Напряжение считается корректным, если сила Т, использованная для получения сгиба А входит в параметры
от 12 N до 18 N (1 кг = 9,81 N); для вычисления силы использовать динамометр или тензометр, который
позволяет вычислить и показатель А (динамометр и тензометр доступны в свободной продаже).
ВАЖНО! Слишком напряжённый ремень быстро снашивается; если же, ремень слишком слабо натянут, он не
работает по назначению и не передаёт движение.

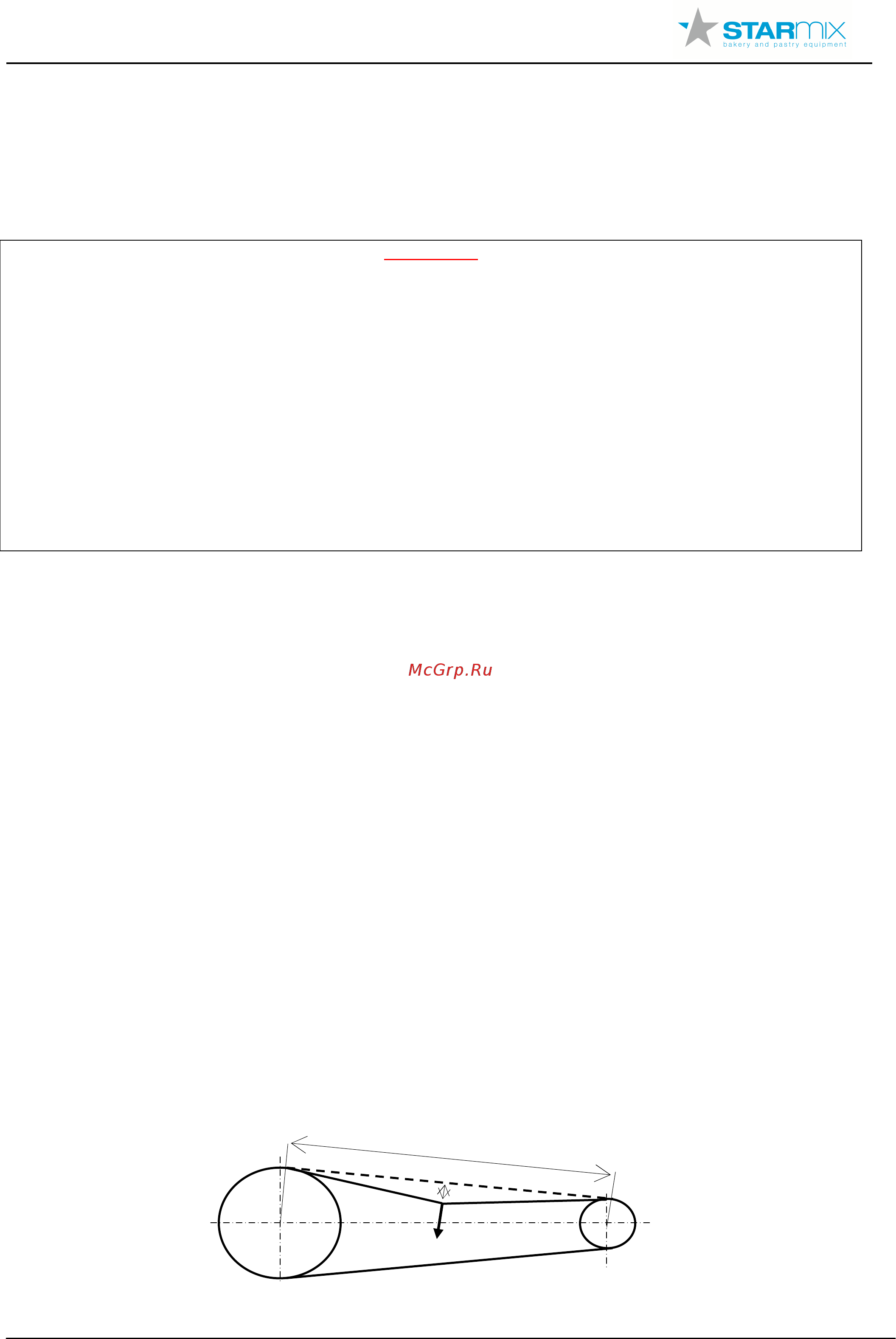

Рисунок 16
-
Список параметров корректного напряжения ремней рис.1 Рисунок 17
T
A
D
