STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
31
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам
B. для регулирования напряжения зубчатого ремня рис.7
- ослабить гайки рис.8; если необходимо, ослабить винты 2
- с помощью гаечного ключа повернуть гайку 9, тогда как другим гаечным ключом в другой руке
необходимо зафиксировать колпачковую гайку 10 до получения необходимого напряжения ремня 7 (см.
также разд. 4.4)
- проверить и, в случае необходимости, отрегулировать ремни 1 согласно инструкциям в п. А
- в конце операции, зажать гайки 8 и винты, в случае их ослабления 2

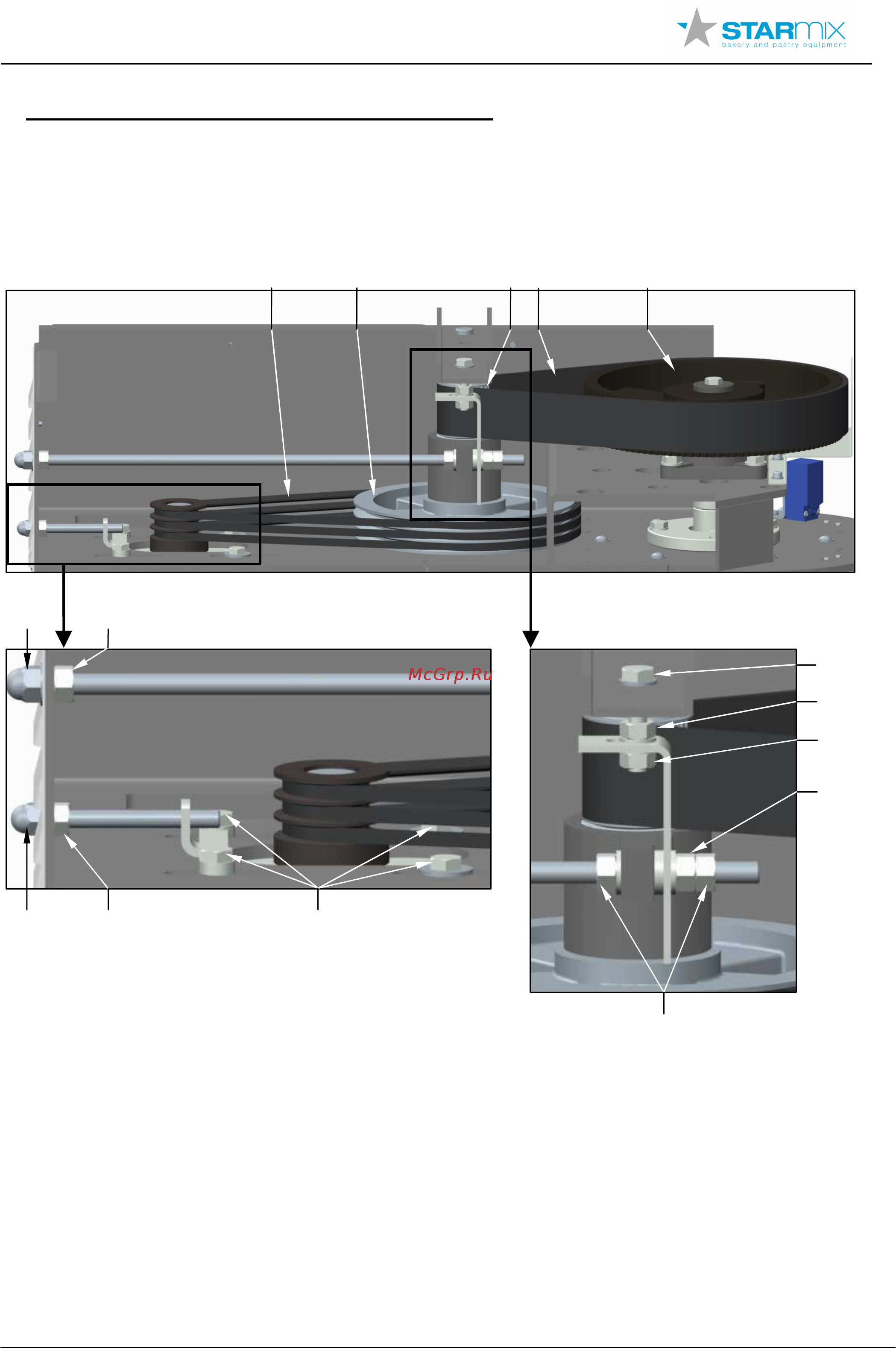

Рисунок 17
-
Регулировка напряжения ремней передачи
4.4 ЗАМЕНА РЕМНЕЙ ПЕРЕДАЧИ
Перед началом работы выполнить процедуры безопасности, описанные в разд. 4.1 и надеть перчатки.
Если ремни сильно изношены, необходимо заменить их. Для этого достаточно ослабить их (см. разд.4.3) до
упора для того, чтобы они вышли из желобов шкива и извлечь их из желобов шкива рис.5 Рисунок 17; вставить
новые ремни и отрегулировать их напряжение (см. разд. 4.3).
Особенно внимательно необходимо относиться к замене зубчатого ремня рис.7 Рисунок 17, который должен
идеально "сесть" в паз шкива рис.6 и рис.15 Рисунок 17; звук ремня во время движения должен быть слабым и
не "прерывистым"
ВАЖНО! Заменить все ремни рис.1 и не только самые изношенные (даже если некоторые из них будут
казаться в хорошем состоянии); не заменённые старые ремни только ускорят изнашиваемость новых.
15 7
1 5 6
2
8 10
4 3
8
9
11
12
13
