STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
32
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам
4.5 ЗАМЕНА ДВИГАТЕЛЯ, ПРИВОДЯЩЕГО В ДВИЖЕНИЕ НАСАДКУ
Перед началом работы выполнить процедуры безопасности, описанные в раз. 4.1, надеть перчатки и
защитную обувь. Замена двигателя относится к процедурам чрезвычайных/внеочередных ремонтных работ и
выполняется опытным специалистом электромехаником.
См Рисунок 18, замена двигателя рис.1 подготовить, доступный в продаже, необходимый материал:
- рифлёный стальной кронштейн (M10 для PL80/PL100 с бесступенчатым регулятором скорости, M12 для всех
других моделей) длиной равной высоте цоколя;
- стальная трубка диаметром 30 мл, толщиной 2.5 мл и длиной в 1,5 раза больше ширины цоколя;
- 2 шт. диски пластмассовые жёсткие, поддающиеся сверлению: внутренний Ø = Øtubo, внешний Ø
- 2 x внутренний Ø (минимум 60 мм); толщина ≥ 20 мл
- 2 шт.гайки шестигранные (M10 для PL80/PL100 с бесступенчатым регулятором скорости, M12 для всех других
моделей)
- 2 шт.гаечные прокладки, для описанных выше гаек (характеристики см. таблицы ISO, DIN, UNI, и др.)
Подготовить оборудование [фазы от c) до g) выполненные одновременно] и последовательность демонтажа
двигателя рис.1:
a) демонтировать верхнюю защиту рис.7, зафиксированную шестью винтами рис.8
(три с каждой стороны) и заднюю защиту рис.9, заблокированную винтами; извлечь электрическую коробку рис.10
открутив все винты крепления рис.11;
b) демонтировать ремни рис.12 как описано в раз.4.4;ослабить винты рис.13 но не извлекать их;
c) установить рифлёный кронштейн рис.2 в отверстие рис.14 вала двигателя
(в моделях PL120 в отверстии поз.14
необходимо отвинтить винт, фиксирующий шкив к валу двигателя); установить трубку рис.3 с тыльной части головки
двигателя таким образом, чтобы она формировала прямой угол с рифлёным кронштейном и тыльной частью
головки двигателя; выступающие за головку двигателя части трубки должны быть одинаковыми; на наружной
стороне трубки обозначить её точку контакта с рифленым кронштейном; удалить трубку и осуществить сквозное
радиальное отверстие (Ø 10.5 мм для PL80/PL100 с бесступенчатым регулятором скорости, Ø 12.5 мм для других
моделей), в отмеченной ранее точке.
d) установить диски рис.17 на трубке таким образом, чтобы их расстояние было меньше верхнего отверстия
головки двигателя;
e) изъять рифлёный кронштейн рис.2, вставить его в сквозное отверстие трубки рис.3, вставить прокладку рис.4 и
зажать гайку рис.5; кронштейн должен находится между двумя дисками рис.17; с противоположной стороны
закрутить вторую гайку рис.6;
f) закрутить рифлёный кронштейн со стороны гайки рис.6, в резьбовое отверстие рис.14 вала двигателя,
накладывая вторую прокладку (такую же, как на рис.4); диски рис.17 должны оставаться во внутренней части
головки двигателя;
g) закрепить гайку рис.6 с упорной шайбой на верхней части ведущего вала; приложить трубку рис.3 к тыльной
стороне головки двигателя, переместить диски рис.17 и переместить их приблизительно на 2 мм от пластин,
согнутых ко внутренней части головки двигателя; обозначить позицию дисков на трубке; извлечь рифленый
кронштейн и заблокировать каждый диск на трубке с помощью эластичного штепселя диаметром 4 мм рис. 18
(осуществить сквозное радиальное отверстие в центре толщины каждого диска трубы на предварительно
обозначенной позиции). Если диски стальные, возможно зафиксировать их на трубе с помощью пайки.
h) закрутить рифлёный кронштейн в закрепить гайку рис.6 с упорной шайбой на верхней части ведущего вала; как
изображено в деталях рис.E;
i) извлечь винты рис.13
j) освободить опору рис.15 от винта рис.16; извлечь их и установить повторно;
k) с помощью гаечного ключа закрутить гайку рис.5, опуская таким образом двигатель рис.1 (см. деталь G);
l) когда двигатель рис.1 опущен достаточно, одной рукой извлечь его через заднее отверстие (рифлёный
кронштейн рис.2 поддержит, находящиеся радом с ним жёсткие части), другой рукой продолжать закручивать гайку
рис.5; разместить стол на колёсах и положить на него двигатель (таким образом его можно опустить на пол);
m) осуществить несколько круговых движений гайки рис.5 для освобождения рифлёного кронштейна рис.2 от
возможного напряжения и извлечь его из вала двигателя.
n) Демонтируете шкив рис.19 и отвинчиваете винты рис.20, чтобы демонтировать пластину рис.21 от двигателя
(только для моделей PL80/PL100 с бесступенчатым регулятором скорости).

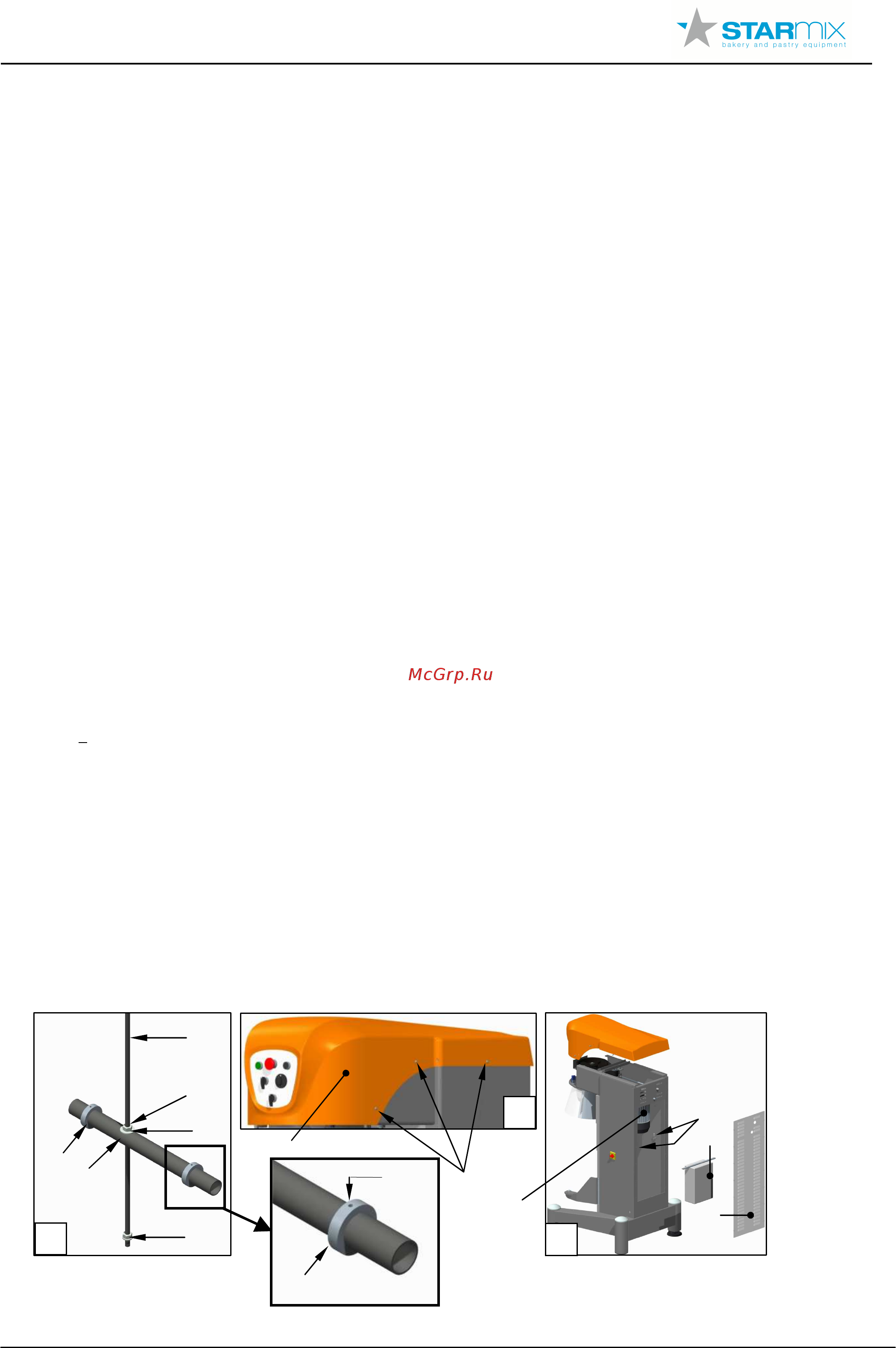

Начало Рисунок 18 – Демонтаж/установка двигателя насадки
A
2
3
4
5
6
7
9
10
11
B
C
1
17
17
18
8
