ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам
2.6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУМЕНТЫ
- Насадка "венчик с толстыми прутьями" и скребок для стандартной дежи
- Насадки из нержавеющей стали
- Дежи меньшего объема (см.Таблице 3, стр.12)
- Насадки для дёж меньшего объёма (из алюминия и по заказу из нержавеющей стали): лопатка, крюк,
венчик с тонкими прутьями, венчик с толстыми прутьями, спираль
- Скребок для дёж меньшего объема
- Тележка для перемещения дежи (см.Рисунок 7)

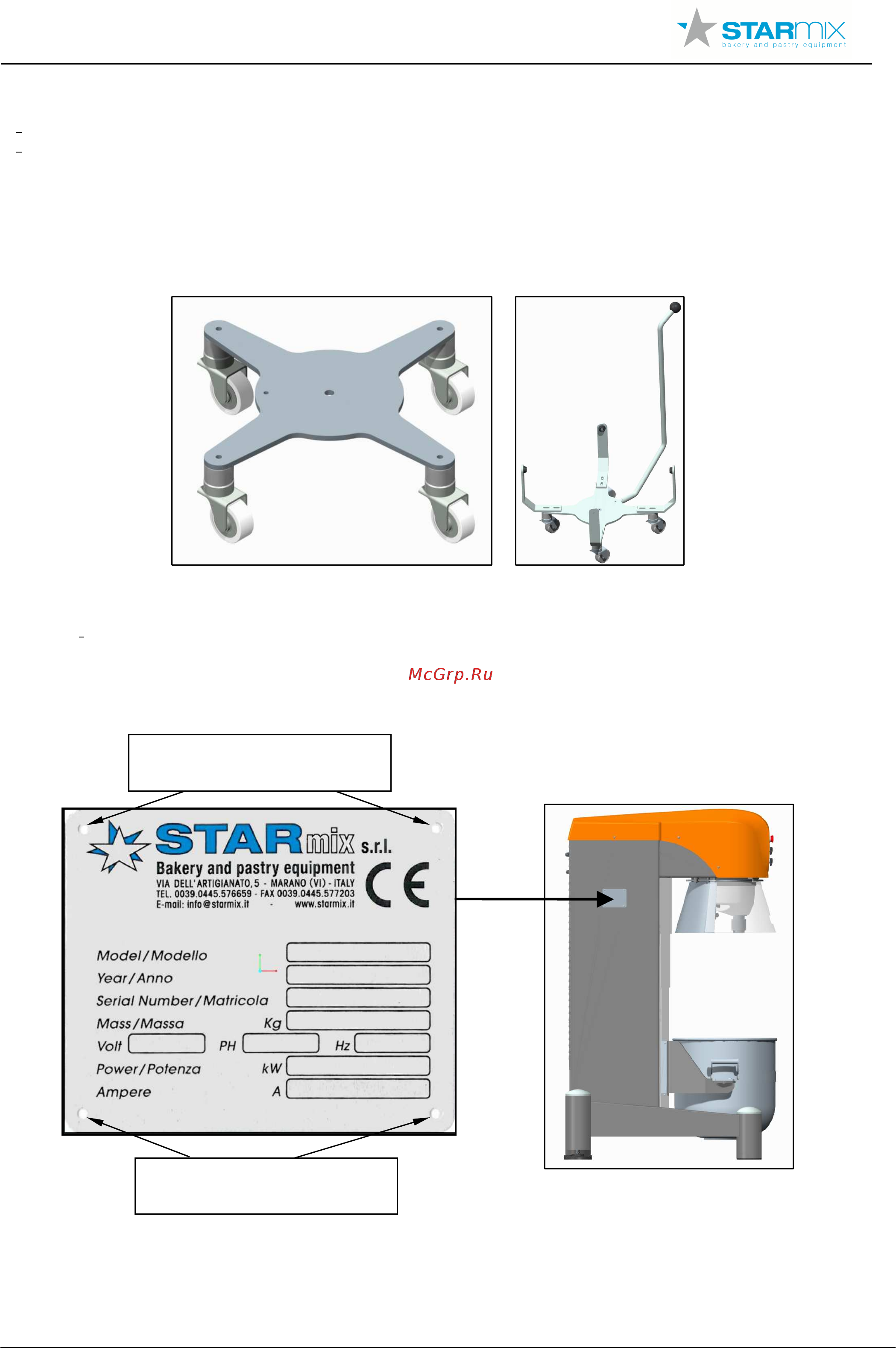

Рисунок 7 Тележка для дежи (допол.)
2.7 ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА
Табличка, на Рисунок 8, на которой изображены нестираемые надписи (шелкографические и
штампованные), маркировка ЕС, информация о производителе, серийный номер, год выпуска, вес,
данные об электрических соединениях, плотно прикреплена к оборудованию (с помощью болтов и
заклёпок) в месте, изображённом на рисунке.
Рисунок 8 – Идентификационная табличка и её расположение
Отверстия для фиксирования
болтов и заклёпок
Отверстия для фиксирования
болтов и заклёпок
