STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
24
ПЛАНЕТАРНЫЙ МИКСЕР PL 80(N-NH) - PL 80S(N-NH) -100 (N-NH)-120 (N-NP) -140 (N-NP)- РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ) - Изд. 07/2013 Доп.01 от 10/2015
Согласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тр
етьим лицам
3.8.3.2 ОБОРУДОВАНИЕ С СЕНСОРНЫМ МОНИТОРОМ TOUCH SCREEN
На дисплее сенсорного монитора отображены максимум две строки альфанумерических характеров.
Показатели, изображённые на дисплее под командой "Speed” указывают скорость насадки, но не имеют никакого
отношения к её абсолютному значению; показатели указывают "уровень" скорости замеса от 1 до 30 (чем выше
показатель, тем выше скорость).
Выбирая команду “Timer” (Время) возможно:
- не устанавливать время (команда “Continuous”); оборудование, после активизации команды старт, продолжает
работать до получения от оператора команды стоп; после получения команды стоп на мониторе изображено время,
прошедшее от команды старт до команды стоп,
- установить показатель времени (в секундах) рабочего режима, после окончания установленного времени
оборудование автоматически останавливается (на мониторе отображено убывающее время для того, чтобы знать,
сколько времени необходимо до окончания цикла работы); на мониторе, после остановки работы оборудования,
после команды “Timer” появится команда «Continuous» и, если нет необходимости продолжать работу на тех же
условиях, необходимо заново установить время рабочего цикла.

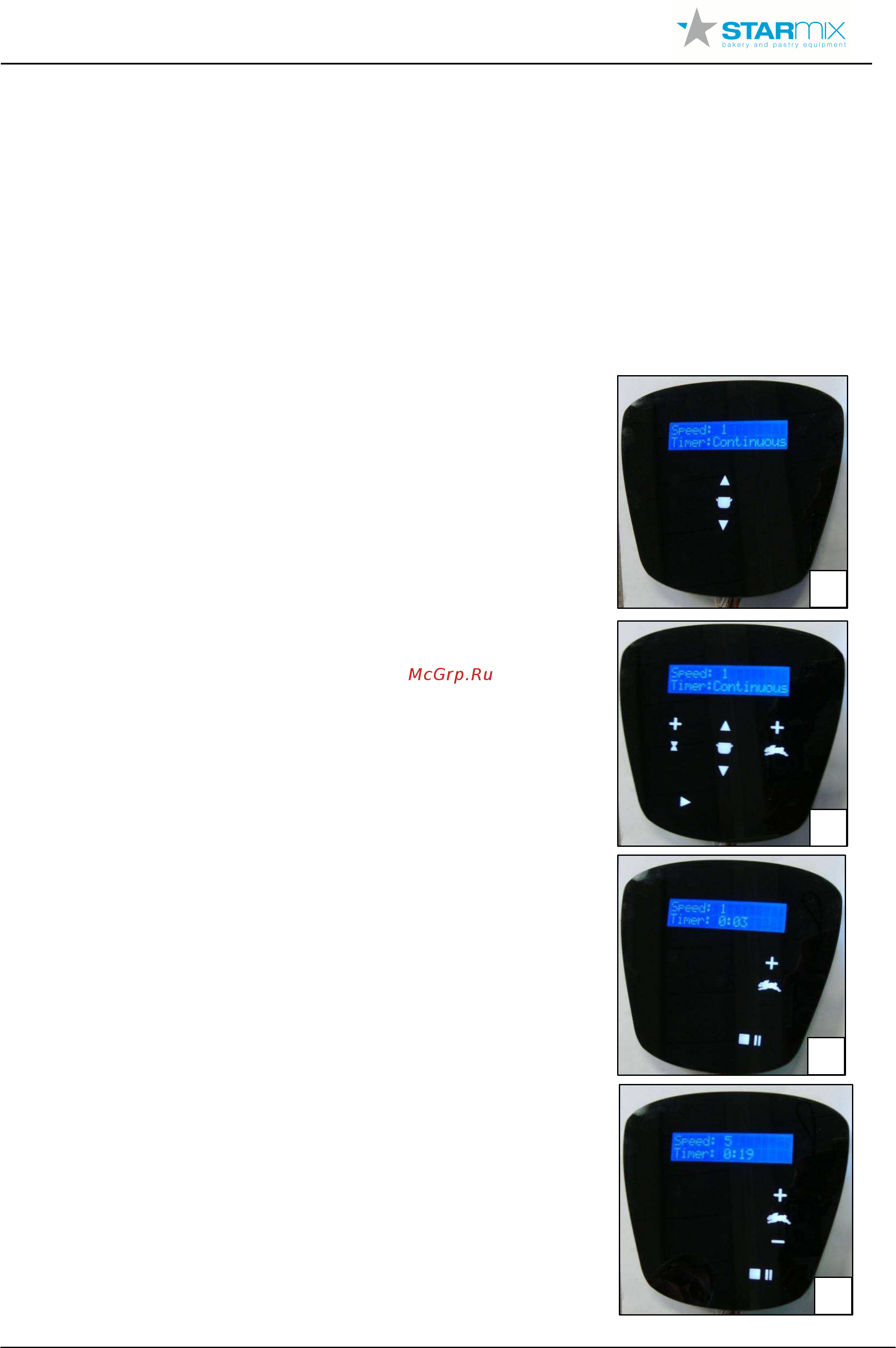

Во время включения оборудования (общий выключатель питания.7
Рисунок 1 установлен на команде ON), на сенсорном мониторе появится
изображение A:
Кнопки команд подъёма и опускания дежи с подсветкой
Визуализатор:
Скорость: 1
Время: Contnuous
Поднять дежу с помощью кнопки управления с автоматическим возвратом
движения ; когда дежа находится в рабочей позиции, вверху, на
сенсорном мониторе активизируются кнопки управления, относящиеся к
(см. изображение B):
- время замешивания (символ: песочные часы)
- скорость замешивания (символ: заяц)
- старт работы насадки (символ: )
После чего возможно выбрать параметры замеса.
Режим 1) Время замеса не установлено
Произвести запуск оборудования с помощью кнопки : насадка начнёт
двигаться со скоростью 1 и будет продолжать смешивание и замес без
ограничений во времени (на мониторе показатели будут увеличиваться);
оператор должен остановить режим работы с помощью кнопки пауза.
Во время управления процессом работы кнопка старт затемняется,
тогда как, активизируется, кнопка пауза-стоп (см. изображение C)
Во время замеса возможно изменять скорость движения насадки; в
начале цикла скорость увеличивается, так как начальный показатель
движения превышает 1, возможно как увеличивать его (максимум до 30),
так и уменьшать; кнопки "+" и "-" активизируются, (см. изображение D)
Начало работы Рисунок 14
A
B
C
D
