Приложение 13

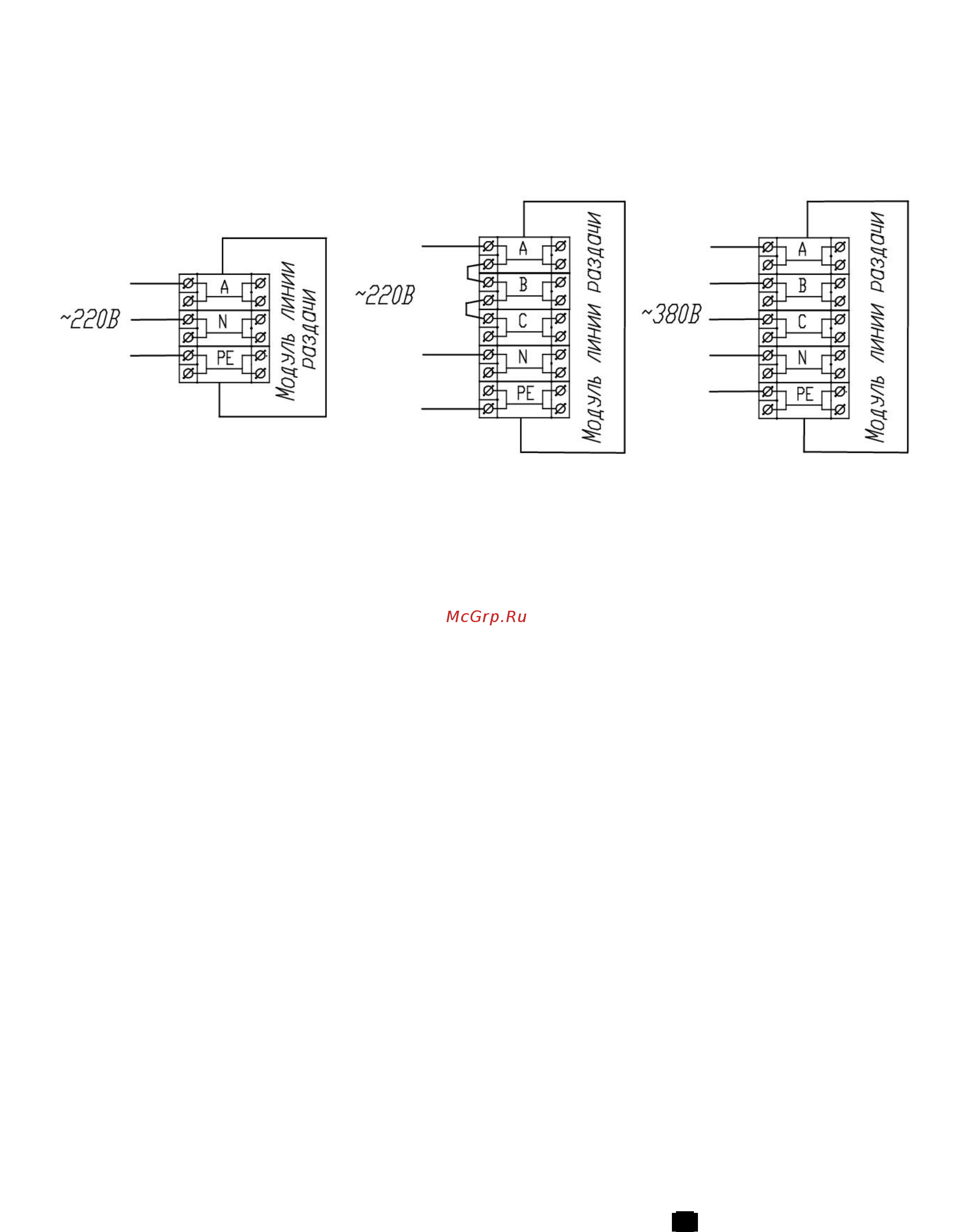

Схема подключения к электросети модуля линии раздачи.

Подключение модуля линии раздачи к электросети 220 В и 380 В производится через клеммную

сетевую колодку, расположенную под основанием тумбы модуля, по следующей схеме:

Автоматический выключатель и сечение подключаемого кабеля должны быть рассчитаны на ток

номинальной нагрузки модуля, установленного в линию раздачи.

ЛР.01.000.000 РЭ изм. 02 26
