Приложение Б.1

Инструкция по сборке одноярусной полки каждого модуля.

• Распаковать полку, две стойки, лампу осветительную и шпильки крепления полки;

• Достать из пакета винты М6х14 — 4шт, винты М3 — 2шт, шайбы 6.65Г — 4шт, шайбы 6 — 4шт;

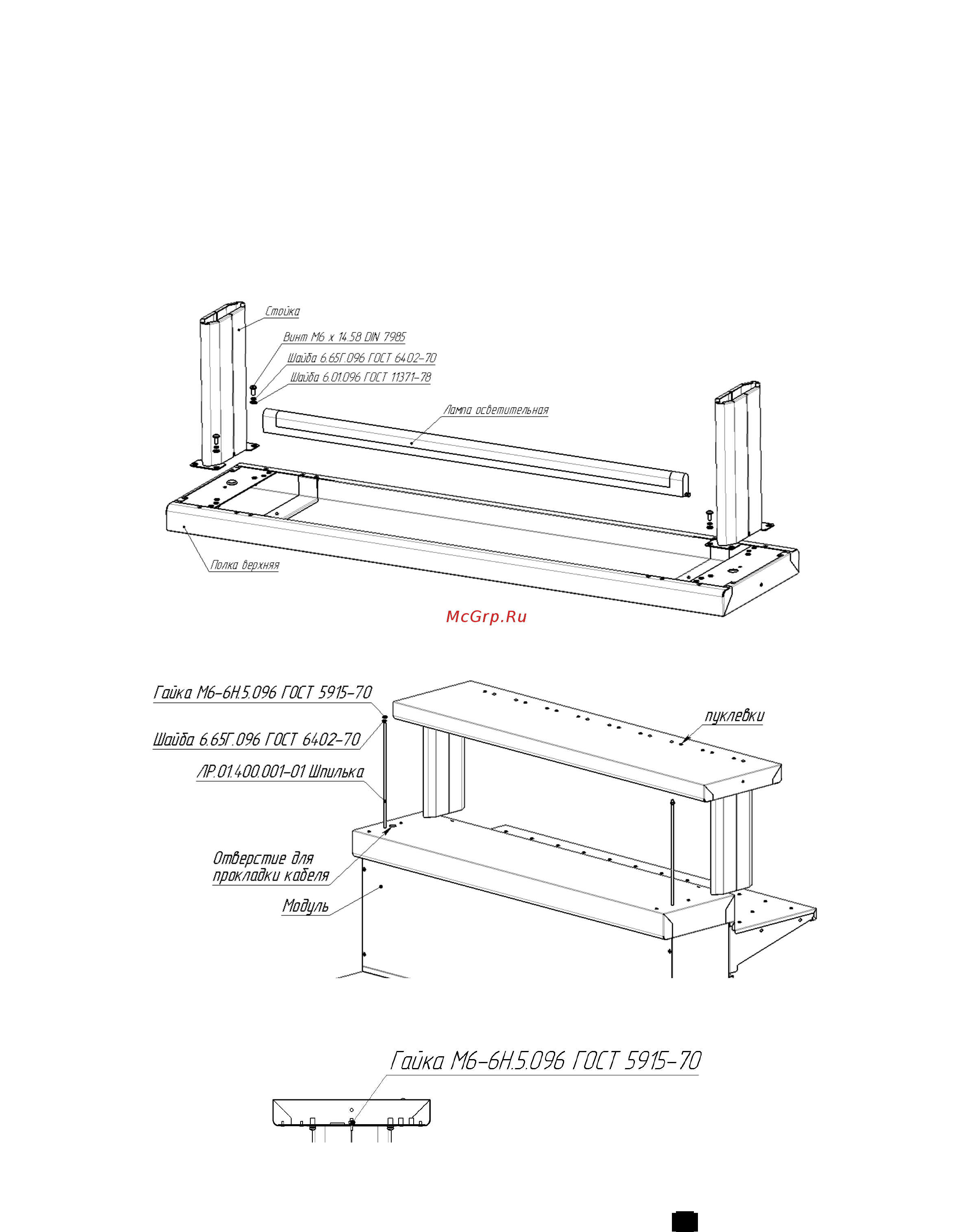

• Закрепить стойки винтами М6, закрепить лампу винтами М3 на кронштейнах полки (см. рис. Б.1.1).

• Достать из пакета с метизами гайки М6 — 2шт и шайбы 6.65Г — 2шт;

• Вкрутить в столешницу модуля шпильки крепления полки;

• Протянуть через отверстие в столешнице кабель подключения лампы, пропустить кабель сквозь стойку

и подключить к лампе;

• Установить полку на столешницу, шпильки при этом должны пройти сквозь стойки. Полку следует

ориентировать так, чтобы пуклевки были обращены в сторону направляющей (см. рис. Б.1.2);

• Закрепить полку гайками М6 (см. рис. Б.1.3)

рис. Б.1.2

ЛР.01.000.000 РЭ изм. 02 28
