Приложение Б.2

Инструкция по сборке двухъярусной полки каждого модуля.

• Распаковать полки, две стойки, лампу осветительную и шпильки крепления полки;

• Достать из пакета винты М6х14 — 4шт, винты М3 — 2шт, болты М6х14 — 4шт, шайбы 6.65Г — 8шт,

шайбы 6 — 4шт;

• Закрепить стойки винтами М6, закрепить лампу винтами М3 на кронштейнах нижней полки;

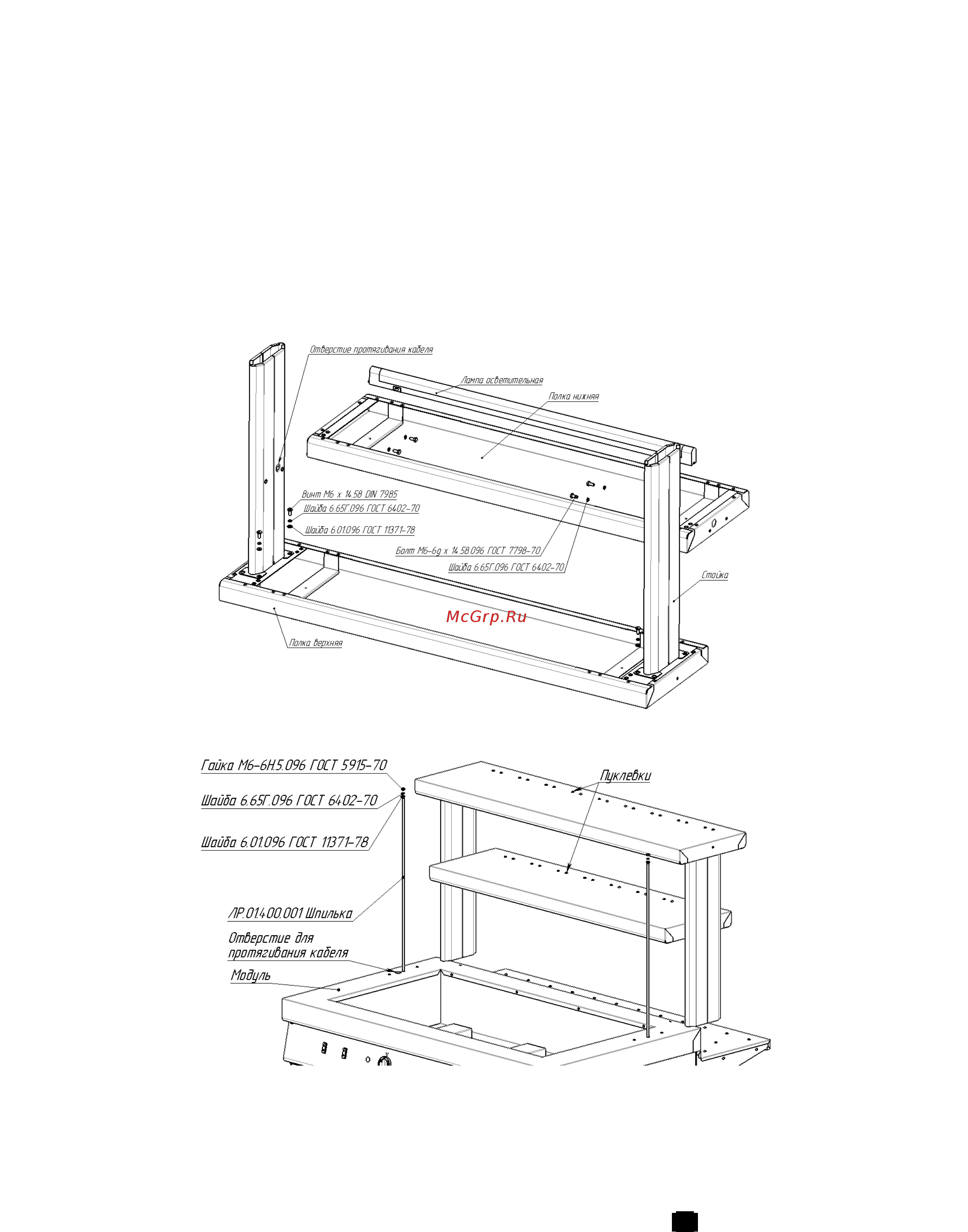

• Установить нижнюю полку между стойками и закрепить болтами М6х14 (см. рис. Б.2.1);

• Достать из пакета с метизами гайки М6 — 2шт, шайбы 6.65Г — 2шт и шайбы 6 — 2шт;

• Вкрутить в столешницу модуля шпильки крепления полки;

• Протянуть через отверстие в столешнице кабель подключения лампы, пропустить кабель сквозь стойку,

пропустить через боковое отверстие в стойке и полке нижней и подключить к лампе;

• Установить полку на столешницу, шпильки при этом должны пройти сквозь стойки. Полку следует

ориентировать так, чтобы пуклевки были обращены в сторону направляющей (см. рис. Б.2.2);

• Закрепить полку гайками М6 (см. рис. Б.1.3)

рис. Б.2.2
