ATESY Ривьера с подлокотником левый / правый 1200 мм [30/36] Приложение б

ATESY Ривьера 1500 мм (сухой, без гастроемкостей) [30/36] Приложение б

Приложение Б.3

Инструкция по сборке направляющей подносов каждого модуля.

• Открепить направляющую от поддона;

• Достать из пакета с метизами болты М6х20 — 4шт, шайбы 6.65Г — 4шт, шайбы 6 — 4шт;

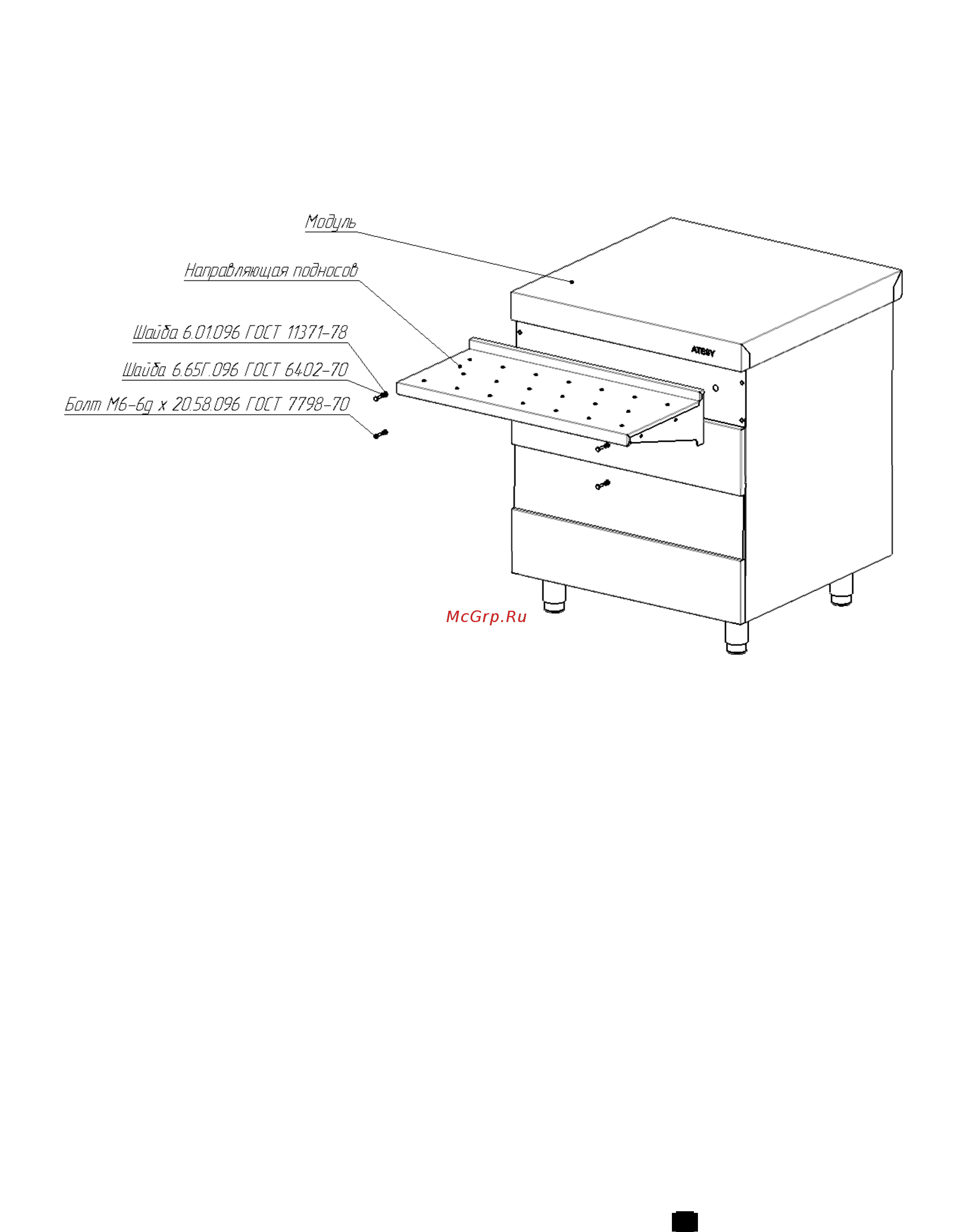

• Установить направляющую на модуль, как показано на рисунке и закрепить болтами;

• После выравнивания всех направляющих, болты затянуть.

ЛР.01.000.000 РЭ изм. 02 30
