15
IT
5.2 REGOLAZIONE POMPA
NOTA BENE
Operazione eseguibile anche a macchina accesa.
Per modificare la pressione di esercizio della caldaia,
quindi la temperatura dell’acqua, in funzione delle
varie esigenze o delle caratteristiche del caffè utiliz-
zato, agire come descritto di seguito:

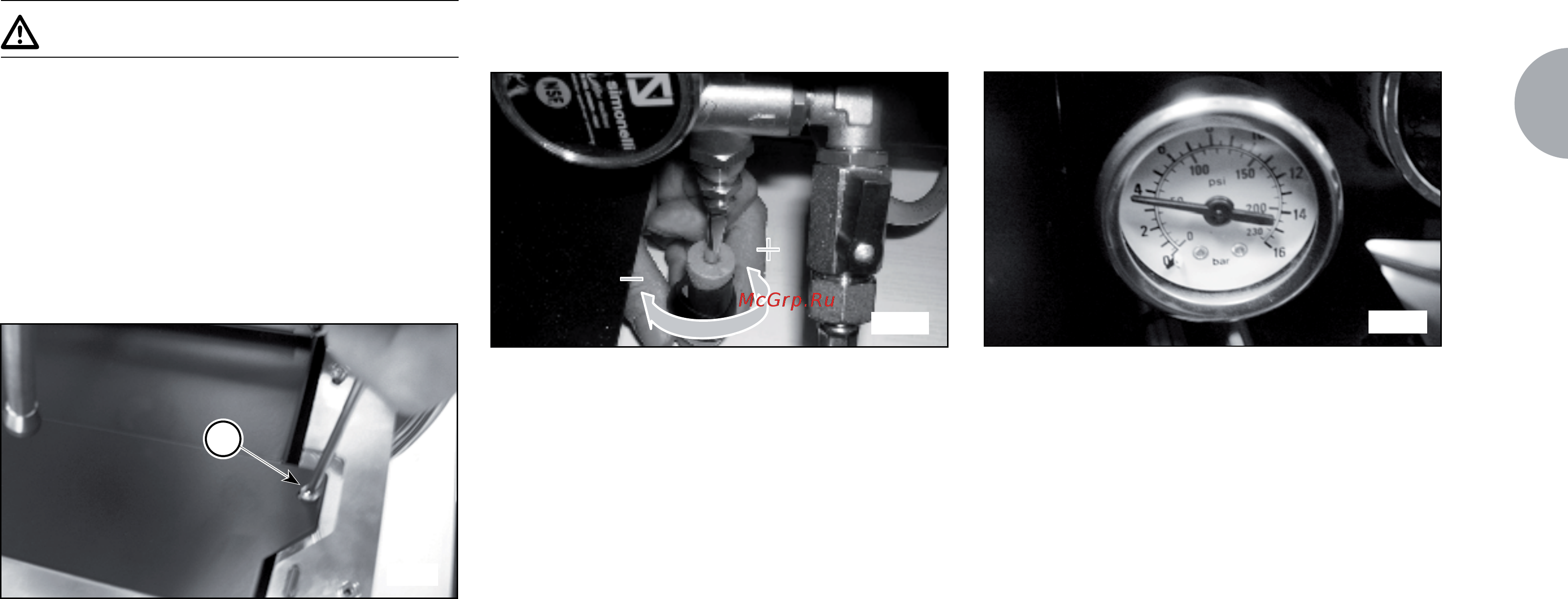

rimuovere la griglia e il piatto raccogligocce;
togliere la protezione in lamiera svitando le due viti
laterali "A" come illustrato nella seguente figura;
Agire sulla vite di regolazione della pompa per
AUMENTARE (senso orario) oppure DIMINUIRE
(senso antiorario) la pressione;
Valore consigliato: 9 bar
La pressione impostata della pompa viene visua-
lizzata sul manometro, alloggiato all'interno della
macchina (vedi Fig. 11);
Al termine delle regolazioni, riposizionare la protezio-
ne in lamiera nell’apposito alloggiamento e fissarla
con le due viti laterali; riposizionare il piatto raccogli-
gocce e la griglia del piano di lavoro.
Fig. 9
Fig. 10
Fig. 11
A
