28
IT
za della sonda e sul display comparirà la scritta:
seguita dal valore già impostato dalla casa costrut-
trice.
Premere i tasti
WV
per variare la temperatura che
deve raggiungere la bevanda da riscaldare. Rag-
giunta tale temperatura si fermerà automaticamen-
te l’erogazione del vapore.
Nella versione standard (senza sonda di tempera-
tura) premendo il tasto
sul display comparirà
la scritta:
seguita dal valore già impostato dalla casa costrut-
trice. Premere con i tasti
WV
per variare il tempo
di fuoriuscita del vapore da erogare.
Se si intende fare un nuovo campionamento preme-
re nuovamente il pulsante
.
Inizia l’erogazione. Quando la dose desiderata è
raggiunta premere di nuovo il pulsante
.
Sul display viene visualizzato il nuovo valore da noi
impostato ancora modificabile selezionando i tasti
WV
.
Premere il tasto ENTER o passare a una successi-
va selezione per concludere l’operazione.
Premere il tasto RESET per annullare la program-
mazione.
Il pulsante
si spegne.
TRASFERIMENTO DOSI
Quando il display visualizza:
premendo il tasto Wsi ha la possibilità di trasferire
il valore delle dosi programmate agli altri gruppi.
Sul display verrà visualizzato:

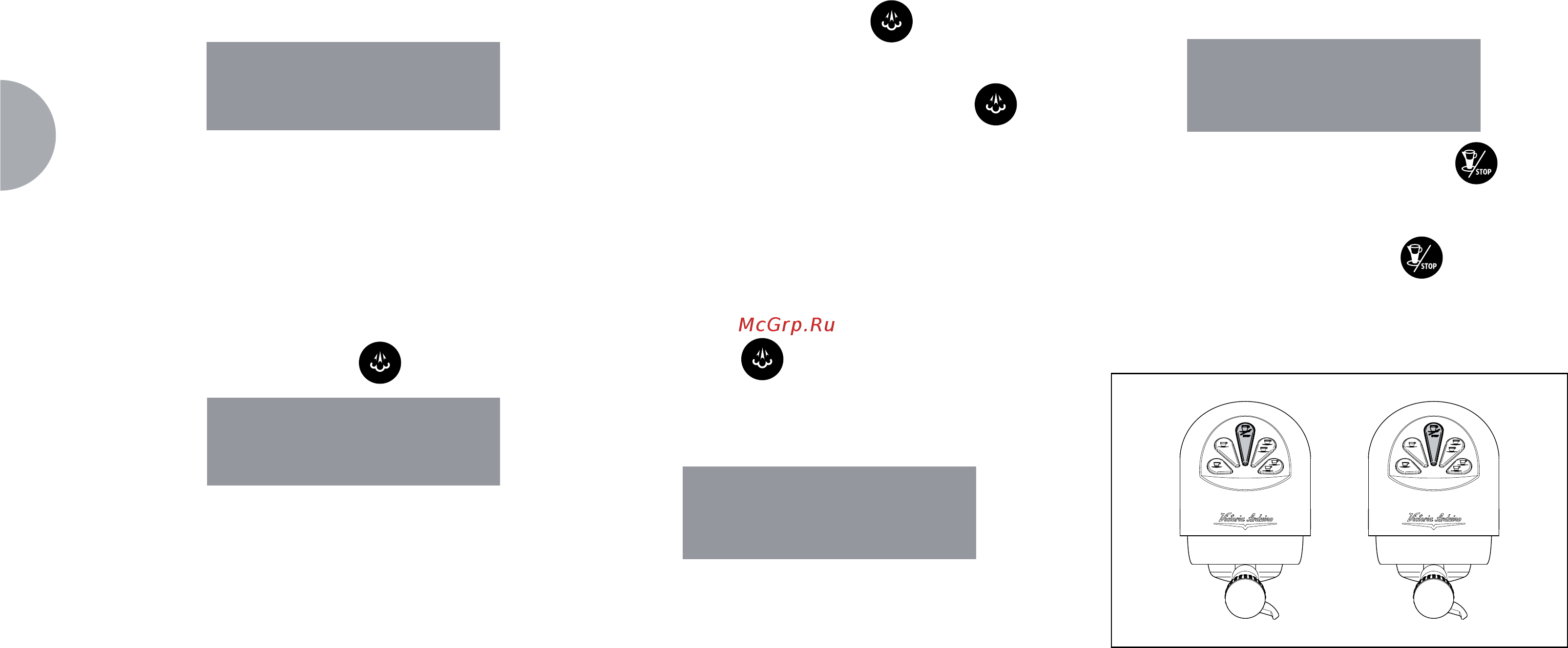

a questo punto i tasti caffè continuo
del se-
condo, terzo e quarto gruppo lampeggeranno come
in Fig. 20.
Selezionando il tasto continuo
uno alla volta
(il tasto da lampeggiante diventa a luce fissa), si
trasferiscono i valori programmati del primo gruppo
agli altri gruppi.
PROGRAM.
DOSI SELEZIONA
TRASFERIME. DOSI
SELEZIONA GRUPPI
PROGRAM. DOSI
TEMP. VAP. °C
PROGRAM. DOSI
SEC.VAP.
Fig. 20
