Formulaire n° FSHC67M-0714
21
INSTALLATION
Français
Inversion de la porte d'accès
Les portes sont livrées fixées à gauche de l'armoire et s'ouvrent
par la droite. Suivez la procédure suivante pour inverser la porte
d'accès (ouverture par la gauche).
1. Retirez la vis de charnière supérieure.
2. Basculez la porte vers vous (en l’éloignant de l’armoire) et
soulevez-la délicatement afin de désolidariser l’ensemble
contenant le support de charnière du bas. Assurez-vous
de localiser la rondelle en nylon et de la mettre en lieu sûr.
3. Réinstallez la vis de charnière que vous aviez retirée à
l'étape 1.
4. Retirez les vis du support de charnière qui permettent de
fixer chaque support de charnière à l'armoire.
5. Retirez le cache de charnière et les vis du cache de
charnière du côté droit de l'armoire et introduisez-les dans
les orifices du côté gauche.
6. Réinstallez le support de charnière sur le côté droit de
l'armoire.
7. Faites pivoter la porte à 180°.
8. Retirez la vis de charnière de l'extrémité de la porte
désormais en haut.
9. Positionnez la structure de la porte dans le support de
charnière inférieur.
NOTA: La rondelle en nylon doit être installée entre la porte et
le support de charnière inférieur.
10. Basculez la structure de la porte vers l’armoire et alignez
le haut de la porte sur le support de charnière. Réinstallez
la vis de charnière du haut dans le support de charnière
du haut et sur la porte. Serrez-les fermement.
11. Retirez la poignée de porte. Pour ce faire, retirez les vis de
la poignée de porte situées à l'arrière de la porte.
12. Retirez le bouchon de porte du trou supérieur de la porte.
13. Installez le bouchon de porte dans l'orifice du bas de la
porte en appuyant fermement dessus.
14. Installez la poignée en alignant les orifices de la poignée
sur les vis dans les deux orifices supérieurs de la porte.

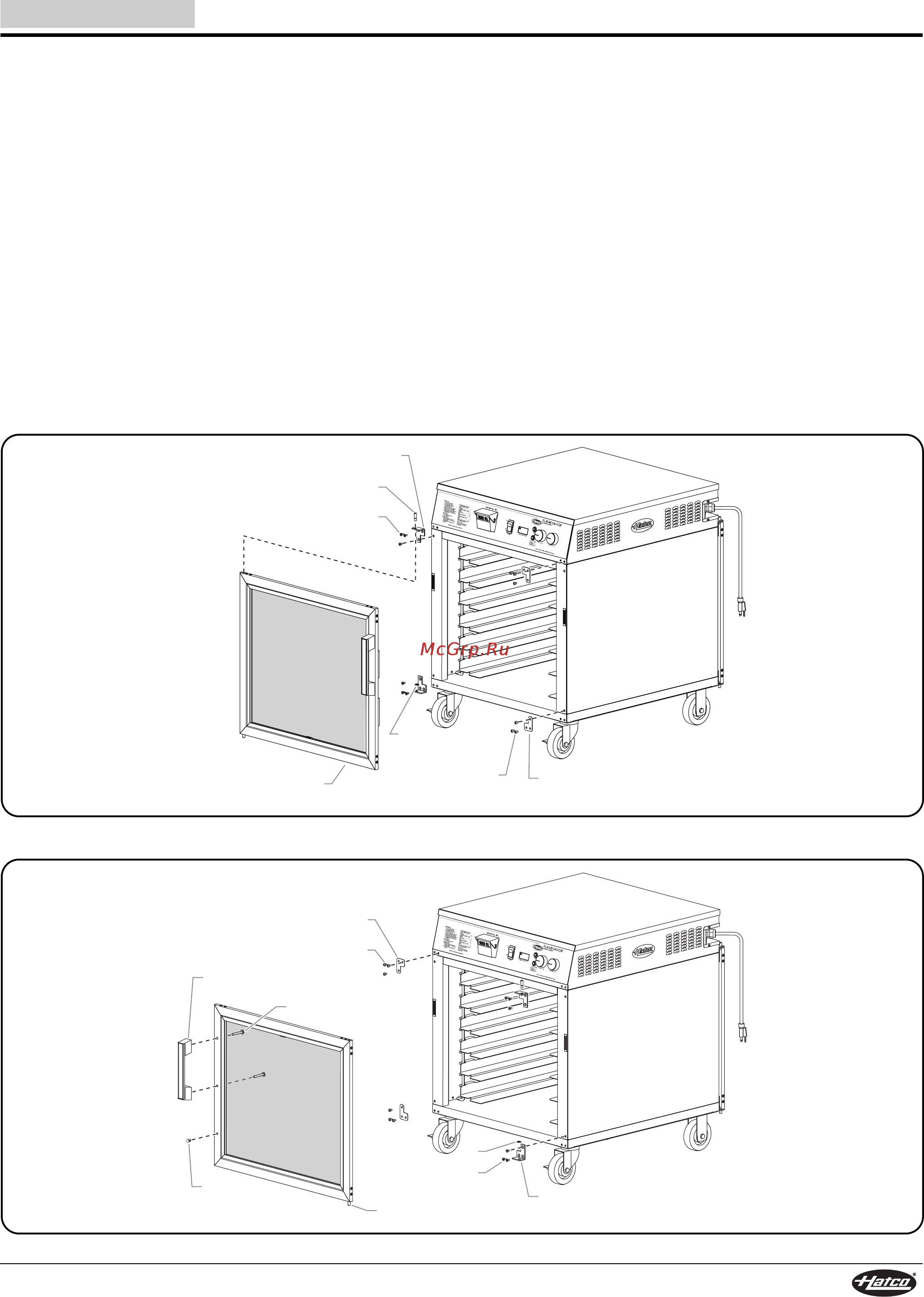

Porte
d'accès vitrée
Vis de charnière
Vis de support de charnière
Support de charnière
Cache de charnière
Vis du cache
de charnière
Rondelle
en nylon
Retrait de la porte d'accès
Vis de support
de charnière
Rondelle en nylonRondelle en nylon
Cache de charnière
Vis du cache de charnière
Vis de poignée
Poignée de porte
Support de charnière
Bouchon
de porte
Vis de charnière
Inversion et installation de la porte d'accès
