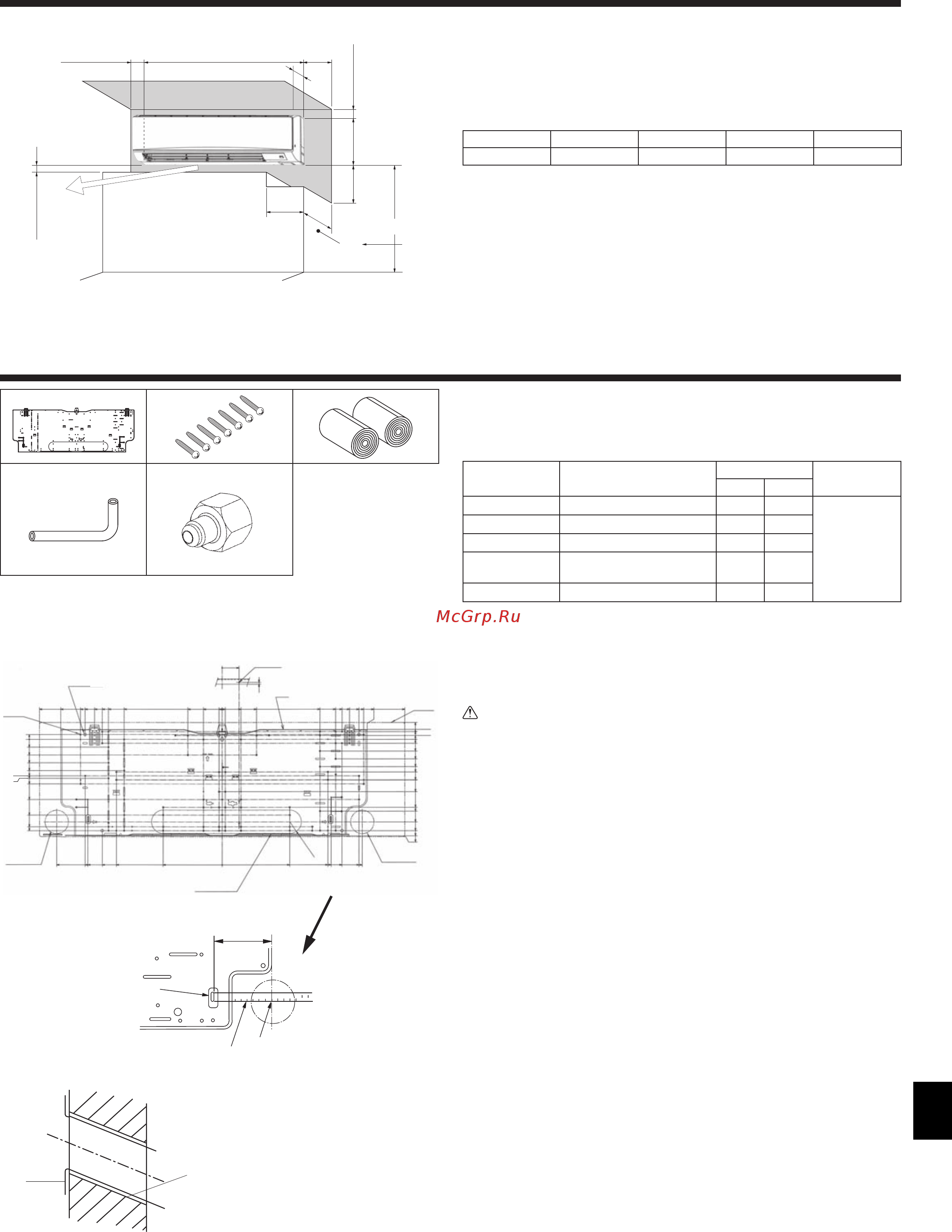

![Mitsubishi Electric PKFY-P100VKM-E [13/22] Место установки](/views2/1331689/page13/bgd.png)
93
2. Место установки
3. Установка внутреннего прибора
3.1.
Проверьте наличие дополнительных
принадлежностей к внутреннему прибору (Рис. 3-1)
Внутренний прибор должен поставляться в комплекте со следующими
дополнительными принадлежностями:
КАТАЛОЖНЫЙ
НОМЕР ЗАПЧАСТИ
АКСЕССУАР
КОЛИЧЕСТВО
МЕСТО
УСТАНОВКИ
P63 P100
1
Монтажная плита 11
Установить
на заднюю
часть блока
2
Винт-саморез 4 × 25
77
3
Изолента 22
4
L-образная
соединительная трубка
11
5
Штуцер для зарядки 11
3.2. Установка настенного крепления
3.2.1. Установка настенного крепления и позиции труб
X Используя настенное крепление, определите положение установки
прибора и будущее расположение просверленных отверстий для
труб.
Предупреждение:
Перед сверлением отверстия в стене необходимо получить
консультацию у подрядчика-строителя.
PKFY-P·VKM-E (Рис. 3-2)
A Монтажная плита 1
B Внутренний блок
C Отверстие нижней левой задней трубки (ø75-ø80)
D Отверстие нижней правой задней трубки (ø75-ø80)
E Отверстие заглушки для левого заднего отверстия (75 × 480)
F Отверстие для болта (отверстие 4-ø9)
G Центральное измерительное отверстие (отверстие ø2,5)
H Отверстие для болта-самореза (отверстие 75-ø5,1)
I Центр отверстия
J Совместить линейку с линией.
K Вставить линейку
.
3.2.2. Сверление отверстия для труб (Рис. 3-3)
X Используя трубчатое сверло, просверлите отверстие диаметром 75-
80 мм в стене в направлении труб, в месте, указанном на схеме слева.
X Отверстие должно быть наклонным так, чтобы наружное отверстие
было ниже, чем внутреннее отверстие.
X Проведите рукав (диаметром 75 мм, приобретается на месте) через
отверстие.
Примечание:
Наклонность отверстия необходима для создания дренажного
потока.
Рис. 2-1
2.1. Контурные габариты (Внутренний прибор)
(Рис. 2-1)
Выберите надлежащее место, с учетом наличия следующего свободного
пространства для установки и проведения техобслуживания.
PKFY-P·VKM-E
(MM)
ABCDE
Мин. 100,5 Мин. 22,4 Мин. 48 Мин. 250 Мин. 220
F Вентиляционное отверстие На расстоянии 1500 мм от вентиляционного отверстия не
должно быть никаких препятствий.
G Поверхность пола
H Обустройство
I Если крепления занавесок или подобные предметы выступают более чем на 60
мм от стены, необходимо сделать больший запас по расстоянию во избежание
образования короткого цикла работы вентилятора.
J 1800 и более от поверхности пола (
при высокой установке)
K 108 мм или более при установке левого или заднего левого трубопровода и
дополнительного насоса для отвода конденсата
L 550 мм и более при установке опционного дренажного механизма
M Минимум 7 мм: 265 мм и более при установке опционного дренажного насоса
Рис. 3-1
PKFY-P·VKM-E
Рис. 3-2
PKFY-P·VKM-E
Рис. 3-3
A
C
D
E
B
A Рукав
B Отверстие
C (Внутри)
D Стена
E (Снаружи)
G
F
A
B
L
1170
365
H
E
J
*
M
I
D
C
295
K
(MM)
1
2 3
4 5
A
K
J
I
100
25
0
12.5
37.5
62.5
87.5
104.5
129.5
167
217
229.5
264
292
308.5
311
54
585
465.5
454
439
408.5
384.5
364
314
110
54
0
3
60
10
0
10
60
110
314
364
384
408.5
439
454
517.4
585
530.5
439
430.5
384
339
189
0
216.5
339
R37.5
349.2
384
439
449.2
15.5
0
25
50
75
100
117
125
142
192
242
279.5
292
A
B
C
H
F
G
D
E
(MM)
