101
6. Электрические работы

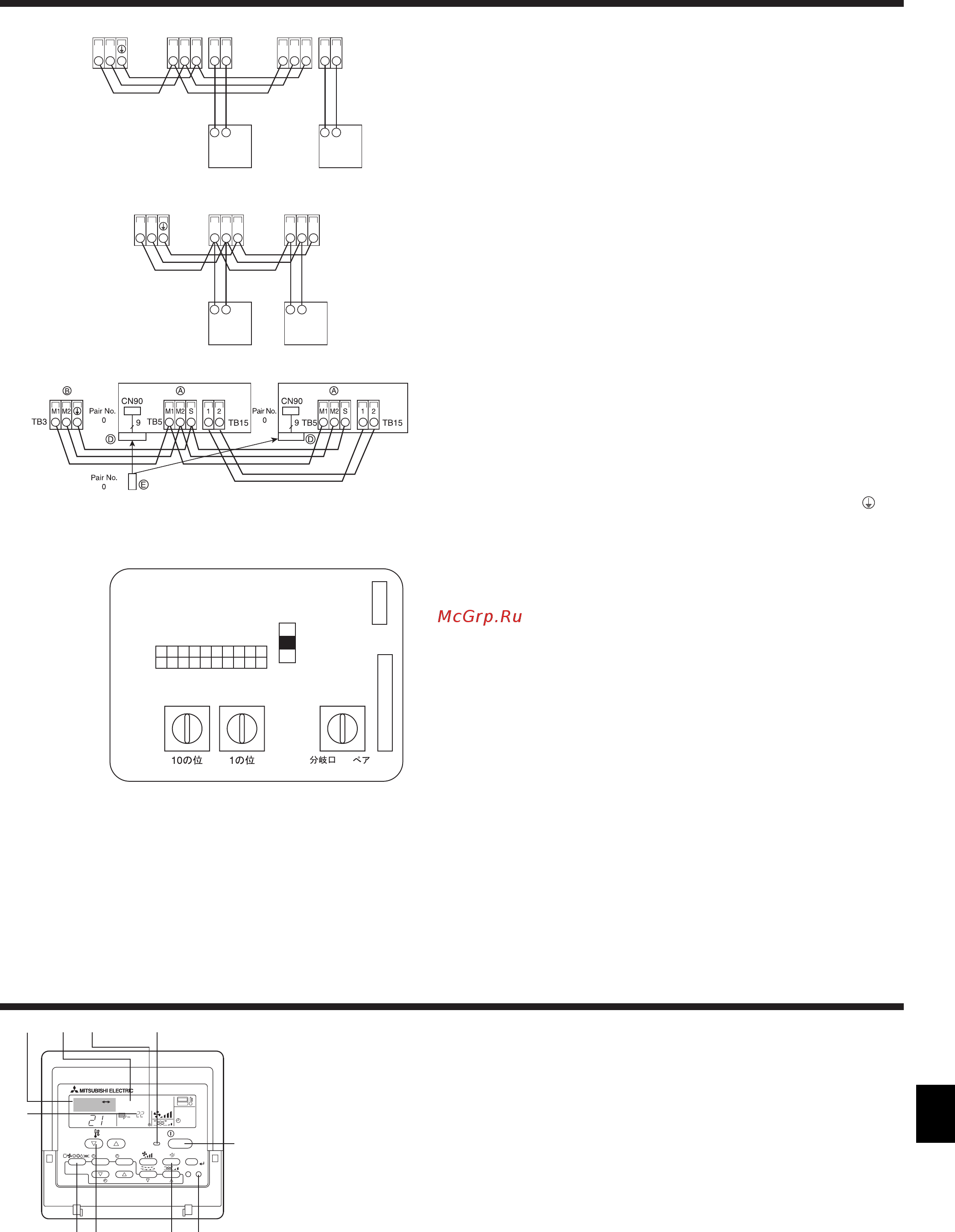

6.4. Подсоединение пульта дистанционного
управления, кабелей передачи внутри и
снаружи (Рис. 6-3)
• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3
(неполяризованный двужильный провод).
“S” на внутреннем приборе ТВ5 - это соединение экранированного провода.
Технические условия соединения кабелей указаны в руководстве по
установке наружного прибора.
• Установите пульт дистанционного управления, следуя инструкциям,
приведенным в поставленном вместе с ним руководстве.
• Подсоедините кабель передачи пульта дистанционного
управления в
пределах 10 м с помощью 0,75 мм
2
. Если расстояние превышает 10 м,
используйте для соединения кабель 1,25 мм
2
.
1 Пульт дистанционного управления “MA”
• Подсоедините “1” и “2” на TB15 внутреннего блока кондиционера к Пульт
дистанционного управления “MA”. (Неполяризованный 2-жильный кабель)
• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления
“MA”)
2 Пульт дистанционного управления “M-NET”
• Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт
дистанционного управления “M-NET”. (Неполяризованный 2-жильный
кабель)
• Между M1 и M2 постоянный ток 24 - 30 В (Пульт
дистанционного управления
“M-NET”)
3 Беспроводной пульт дистанционного управления (в случае установки
приемника беспроводных сигналов)
• Подключите провод беспроводного приемника (9-жильный провод) к
разъему CN90 платы контроллера внутреннего блока.
• Если беспроводной пульт используется для одновременного управления
более чем двумя блоками, подключите к каждому из них TB15 с
соответствующим номером.
• Чтобы изменить настройку номера
пары, см. Руководство по установке,
прилагаемое к беспроводному пульту дистанционного управления.
(Настройка по умолчанию для внутреннего блока и беспроводного пульта
дистанционного управления: номер пары - 0.)
A Клеммная колодка для внутреннего коммуникационного кабеля
B Клеммная колодка для наружного коммуникационного кабеля (M1(A), M2(B),
(S))
C Пульт дистанционного управления
D Беспроводной приемник
E Беспроводной пульт дистанционного управления
6.5. Установка адресов (Рис. 6-4)
(Убедитесь, что при выполнении этой работы подача электроэнергии
отключена.)
• Имеются два способа установки повортного переключателя: установка
адресов от 1 до 9 и свыше 10, и установка номеров ветвей.
1 Установка адресов
Пример: Для установки адреса "3" оставьте переключатель SW12 (для
адресов свыше 10) в положении "0" и переведите переключатель SW11
(для адресов от 1 до 9) в положение "3".
2
Установка номеров ответвлений с помощью переключателя SW14 (только
для серии R2)
Определите номер соединения на BC-контроллере для трубопровода
хладагента внутреннего блока.
Для серий, отличных от R2, оставьте переключатель в положении "0".
• При отправке с завода-изготовителя поворотные переключатели
установлены в положение "0". Переключатели используются для установки
адресов и номеров ответвлений по желанию пользователя.
• Значения
адресов внутренних блоков зависят от конкретной системы.
Устанавливайте адреса и номера ответвлений в соответствии со
"Сборником данных".
6.6. Измерение температуры внутри комнаты
с помощью датчика, встроенного в пульт
дистанционного управления
Для измерения температуры внутри комнаты с помощью датчика,
встроенного в пульт дистанционного управления, установите переключатель
SW1-1 на пульте управления в "ON". Благодаря установке переключателей
SW1-7 и SW1-8 в требуемые положения также возможно регулировать
воздушный поток при выключенном термометре режима обогрева.
7. Выполнение испытания (Рис. 7-1)
Рис. 6-4
A
1 Включите питание по крайней мере за 12 часов до начала пробного
прогона.
2 Дважды нажмите кнопку [TEST]. “TEST RUN” на ЖК-дисплее
3 Нажмите кнопку [Mode selection] (Выбор режима). Убедитесь в том, что
воздух выдувается.
4 Нажмите кнопку [Mode selection] (Выбор режима) и переключитесь на
режим охлаждения (или обогрева).
Убедитесь в том, что выдувается холодный
(или теплый) воздух.
5 Нажмите кнопку [Fan speed] (Скорость воздушного потока). Убедитесь в
том, что скорость воздушного потока переключилась.
6 Проверьте работу вентилятора наружного прибора.
7 Выключите пробный прогона нажатием кнопки [ON/OFF]. Стоп
8 Введите телефонный номер.
Телефонный номер ремонтной мастерской, отдела продаж и т.д., по
которому можно связаться при
появлении ошибки, необходимо записать
в пульт дистанционного управления. Телефонный номер отобразится при
возникновении ошибки. Процедуры ввода приводятся в руководстве по
эксплуатации внутреннего прибора.
Рис. 7-1
A Кнопка запуска/останова
B Индикатор тестового
прогона
C Жидкостный термометр,
показывающий
температуру в помещении
D Индикатор ВКЛ/ВЫКЛ
E Индикатор электропитания
F Индикатор кода ошибки
Индикатор остающегося
времени тестового
прогона
G Кнопки установки
температуры
H Кнопка выбора режима
I Кнопка контроля скорости
вентилятора
M Кнопка TEST (ТЕСТ)
AA
C
TB5 TB15 TB5 TB15
SM1 M2 SM1 M2
B
TB3
M1 M2 21
C
21
AA
C
TB5 TB5
SM1 M2 SM1 M2
C
B
TB3
M1 M2
1
2
Рис. 6-3
3
SW14
0
SW11SW12
12345678910
ON
OFF
SW1
SWA
CN82
CN43
3
2
1
F
E
D
C
B
A
9
8
7
6
5
4
3
2
1
5
0
4
9
3
8
2
7
1
6
5
0
4
9
3
8
2
7
1
6
(10ths DIGIT) (1s DIGIT)
No./ No.
(BRANCH No.)
°C
°C
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
TEST RUN
COOL, HEAT
A
F
C
ED
B
MIHG
