97

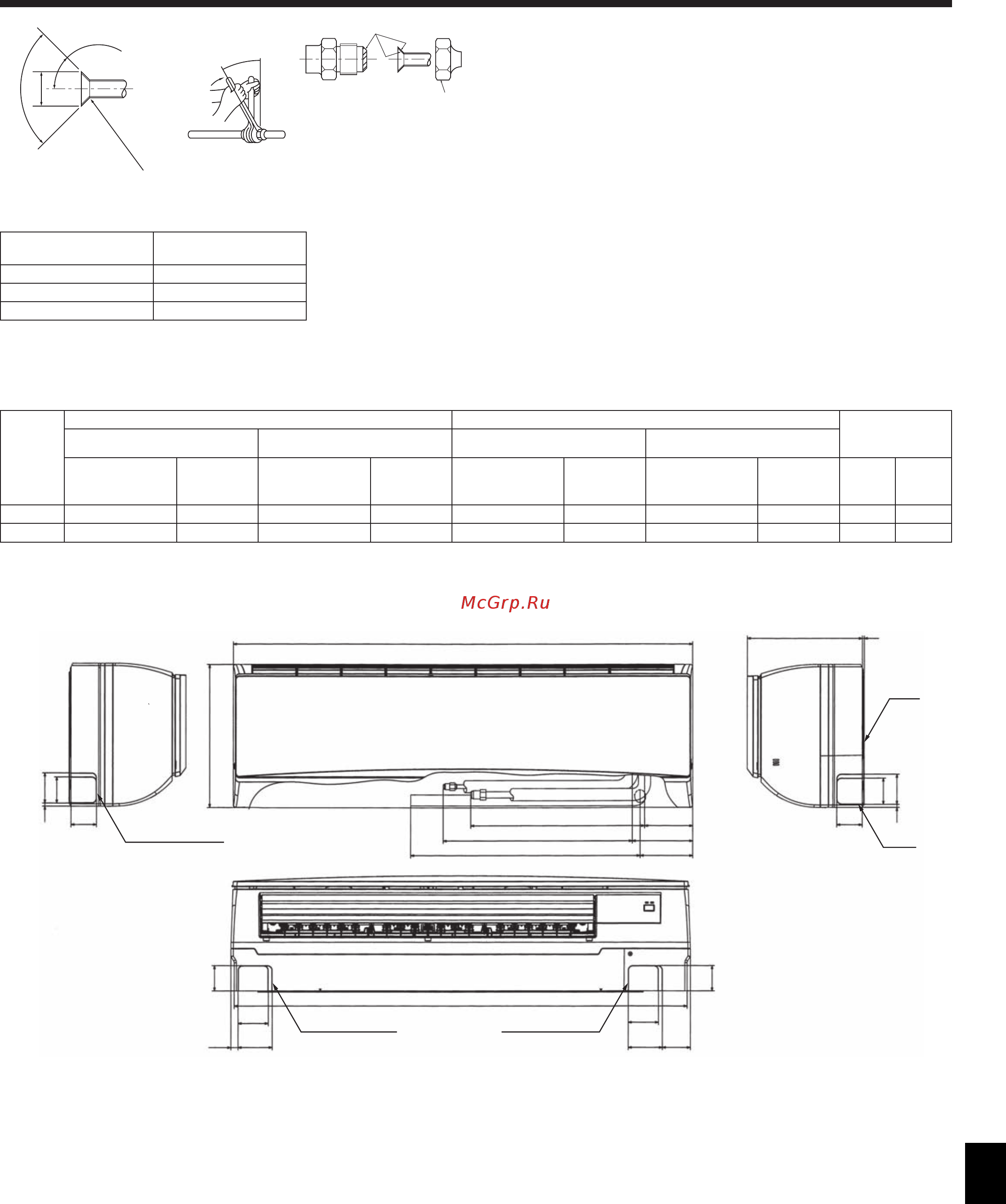

4. Прокладка труб хладагента
4.2. Выбор расположения труб хладагента и
дренажных труб (Рис. 4-2)
PKFY-P·VKM-E
A Труба газового контура * При установке с аксессуарами.
B Труба жидкостного контура
C Дренажная трубка
D Заглушка отверстия для левой трубки
E Заглушка отверстия для правой трубки
F Заглушка отверстия для нижней трубки
G Монтажная плита 1
90°±0.5°
øA
R0.4~R0.8
A
45±2°
B
C
D
Рис. 4-1
4.1. Соединение труб (Рис. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами
(с теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в
пенополиэтиленовый изолирующий материал (удельный вес 0,03; толщина
9 мм или более).
• Нанесите тонкий слой
масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
A Раструбный стык - размеры
Медная труба O.D.
(MM)
Размеры раструба,
диаметр А (мм)
ø9,52 12,8 - 13,2
ø15,88 19,3 - 19,7
ø19,05 22,9 - 23,3
B Размеры магистрали хладагента и момент затяжки конусной гайки
C Запрещается наносить холодильное масло на места установки винтов.
(Это повысит риск ослабления конусных гаек.)
D Обязательно используйте конусные гайки, закрепленные на главном блоке.
(При использовании гаек другого типа, имеющихся в продаже, могут появиться трещины.)
R407C или R22 R410A Гайка
раструбного
стыка O.D.
Труба для жидкости Труба
для газа Труба для жидкости Труба для газа
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Труба для
жидкости
(мм)
Труба
для газа
(мм)
P63 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 22 29
P100 ODø9,52 34 - 42 ODø19,05 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 22 29
* Подсоедините к следующим трубам: Труба жидкостного контура и газовая труба P50, газовая труба P100/P125.
E Нанесите машинное масло охлаждения на всю поверхность области присоединения муфты.
Рис. 4-2
D
65
777.8
67
365
1170
444 (
A
)* 123
482 (
B
)
154
585 (
C
)
1155
65
65
77
87
FF
77
87 71.218.2
134
295 5
65
67
77
7.8
G
E
PKFY-P·VKM-E
