Mitsubishi Electric PKFY-P100VKM-E [18/22] Прокладка труб хладагента
![Mitsubishi Electric PKFY-P100VKM-E [18/22] Прокладка труб хладагента](/views2/1331689/page18/bg12.png)
98

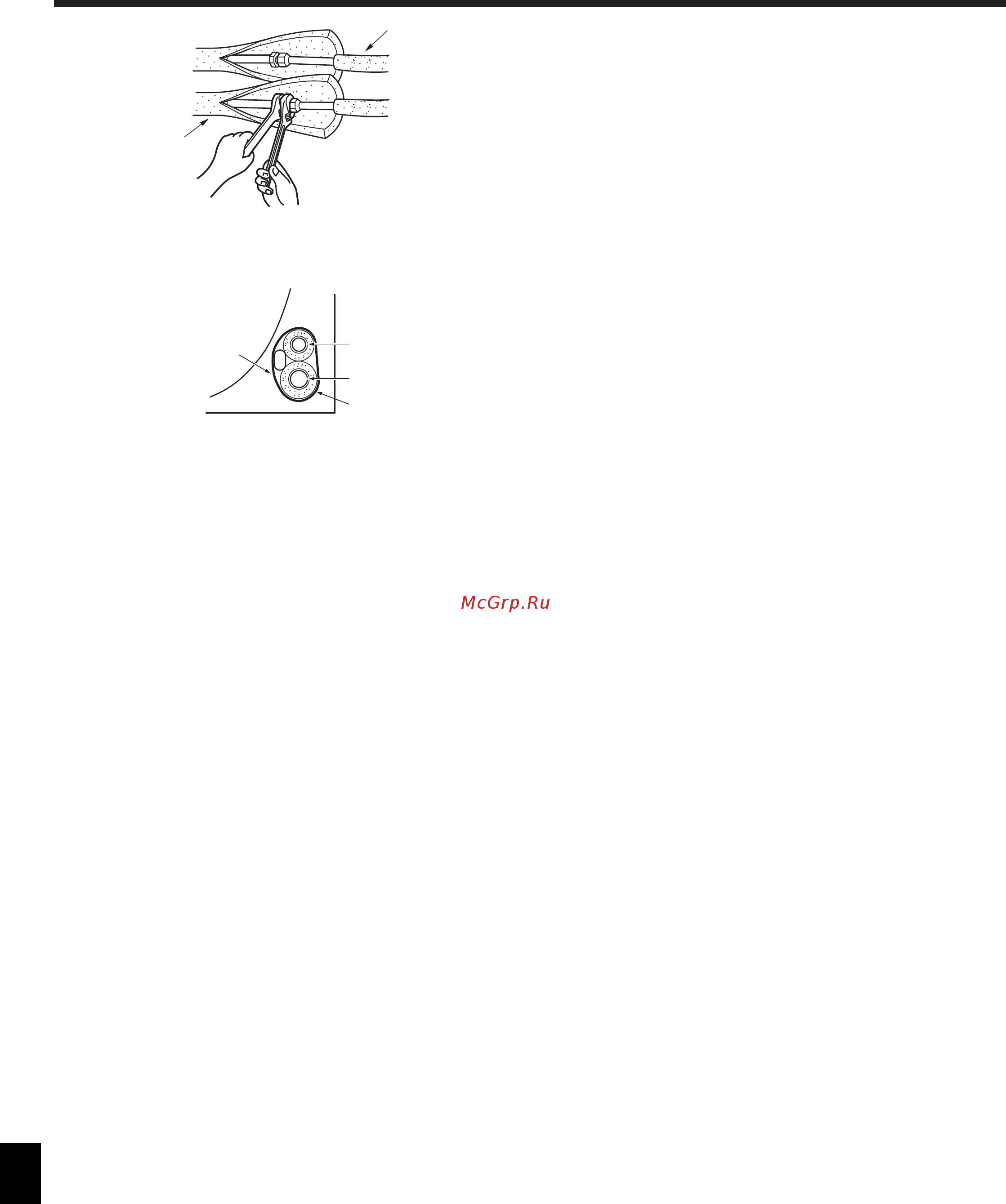

4.3. Трубы хладагента (Рис. 4-3)
Внутренний прибор
1. Снимите гайку раструба и колпачок внутреннего прибора.
2. Сделайте раструб на трубе хладагента и на трубе для газа и нанесите
немного охлаждающего машинного масла (продается местным
поставщиком) на поверхность седла раструба.
3. Быстро подсоедините местные трубы к прибору.
4. Оберните оболочку трубы, которая прикреплена к трубе для газа, и
убедитесь в том
, что место соединения невидимо.
5. Оберните оболочку трубы для жидкости внутреннего прибора и убедитесь
в том, что она покрывает изоляционный материал местной трубы для
жидкости.
6. Место соединения изоляционного материала уплотняется лентой.
A Трубка хладагента со стороны площадки
B Трубка хладагента со стороны блока
4.3.1. Укладка в место для трубок блока (Рис. 4-4)
1. Во избежание конденсации обмотайте прилагаемой изолентой область
трубки хладагента, которая будет устанавливаться на внутреннем блоке.
2. Перехлест изоленты должен составлять половину ее ширины.
3. Закрепите конец изоленты скотчем.
A Труба газового контура
B Труба жидкостного контура
C Провод для соединения внутреннего и наружного блока
D Изолента 3
4. Прокладка труб хладагента
Рис. 4-3
Рис. 4-4
PKFY-P·VKM-E
B
A
D
C
B
A
