6. Электрические работы
6.1. Электрические работы

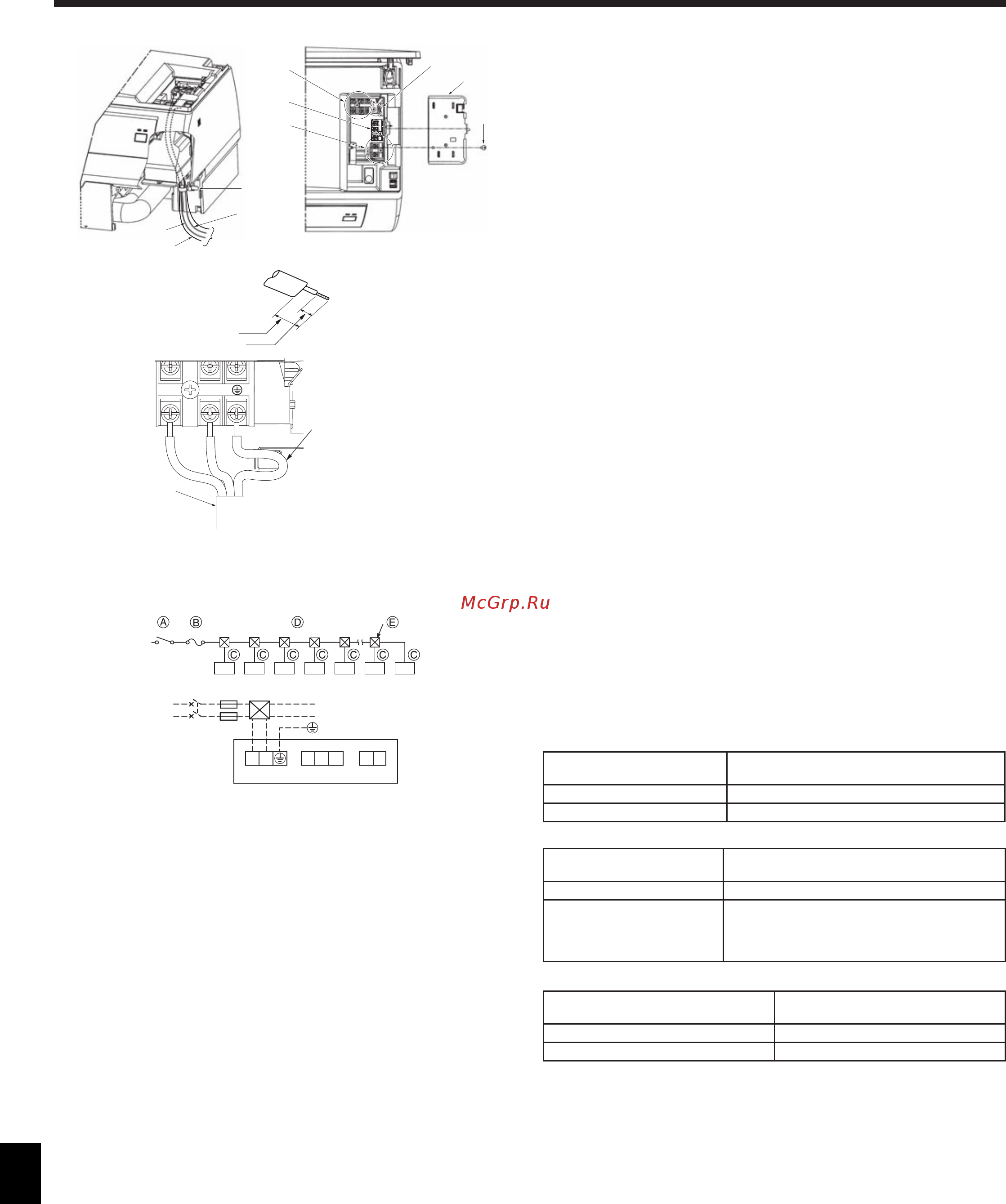

PKFY-P·VKM-E (Рис. 6-1)
Предусмотрена возможность подсоединения без снятия передней панели.
1. Откройте переднюю решетку, снимите винт (1 шт.), затем снимите крышку
электрических компонентов.
2. Надежно подсоедините провода к клеммному щитку.
* Учитывая необходимость в обслуживании, оставляйте запас проводов по
длине.
* Будьте осторожны при использовании многожильных проводов, поскольку
свободные жилы могут привести к замыканию проводки.
3. Установите
на место снятые части.
4. Закрепите каждый провод хомутом под блоком электрических компонентов.
A Крышка блока электрических компонентов
B Крепежный винтs
C Хомут
D Часть для подсоединения провода заземления
E Клеммная колодка дистанционного управления MA: (1, 2) не имеют полярности
F Клеммная колодка передающего устройства: (M1, M2, S) не имеют полярности
G Клеммная колодка питания (фаза, нейтраль, заземление).
H Направляющая
J Часть для подсоединения провода заземления: Подсоедините провод заземления в
направлении, указанном на схеме.
K Провод
пульта дистанционного управления
L Коммуникационный кабель
M Силовой кабель
6.2. Силовая проводка
• Класс проводов электропитания должен быть не ниже 245 IEC 53 или 227
IEC 53.
• Длина устанавливаемого кабеля заземления должна превышать длину
других кабелей.
• При установке кондиционера следует предусмотреть переключатель с
расстоянием между контактами 3 мм, 1/8 дюйма на каждом проводе.
Сечение силового кабеля: более 1,5 мм
2
(трехжильный)
[Рис. 6-2]
A Переключатель 16 A
B Защита от сверхтоков 16 A
C Внутренний блок
D Суммарный рабочий ток не должен превышать 16 A
E Проходная коробка
X Выбор неплавкого предохранителя (NF) или выключателя тока утечки
на землю (NV).
Предохранитель и выключатель должны обеспечивать отключение
всех фазовых проводов от источника питания.
6.3. Типы кабелей управления
1. Коммуникационные кабели
Типы коммуникационных
кабелей
Экранированный провод CVVS или CPEVS
Диаметр кабеля Свыше 1,25 мм
2
Длина Менее 200 м
2. Кабели дистанционного управления “М-NET”
Тип кабеля дистанционного
управления
Экранированный провод MVVS
Диаметр кабеля Свыше 0,5 до 1,25 мм
2
Длина Для кабелей свыше 10 м длина не должна
превышать максимальную допустимую
длину коммуникационного кабеля, равную
200 м.
3. Кабели дистанционного управления “МА”
Тип кабеля дистанционного
управления
2-жильный кабель
(неэкранированный)
Диаметр кабеля От 0,3 до 1,25 мм
2
Длина Менее 200 м
PKFY-P·VKM-E
Рис. 6-2
Рис. 6-1
12mm
55mm
J
KLM
C
M
H
L
K
D
G
F
E
A
B
LN
M
ABE
C
LN
TB2 TB5 TB15
S12
M1 M2
