99

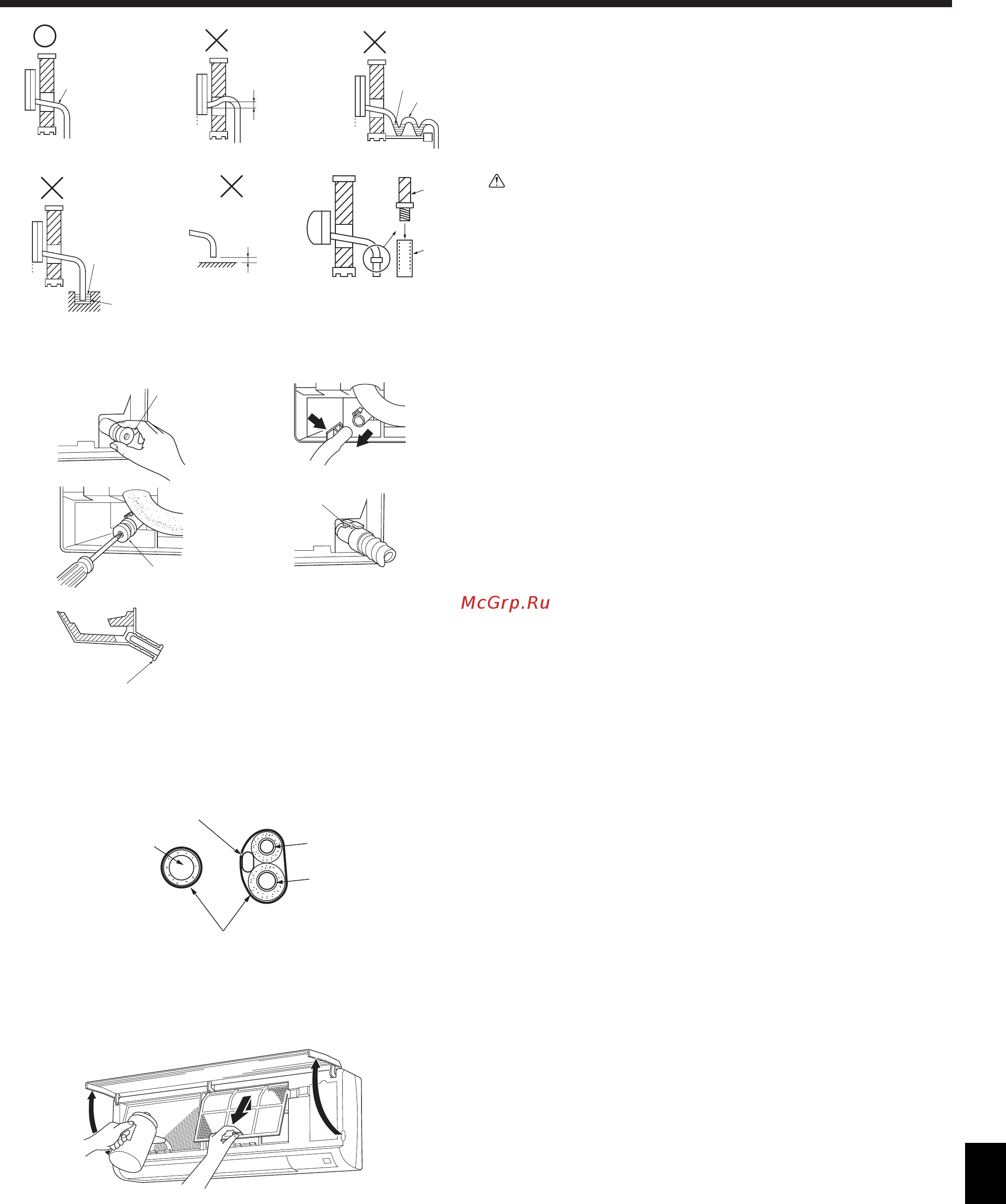

Рис. 5-1
5. Дренажные трубы
5.1. Дренажные трубы (Рис. 5-1)
• Дренажные трубы должны иметь наклон 1/100 или более.
• Для удлинения дренажных труб используйте мягкий шланг (внутренний
диаметр 15 мм), имеющийся в продаже, или трубу из твердого
винилхлорида (VP-16/Трубы из ПХВ, O.D. ø22). Убедитесь, что в местах
соединения нет утечек.
• Не помещайте дренажные трубы непосредственно в дренажную канаву, где
возможно образование сернистого газа.
• После
завершения прокладки труб, проверьте поток воды из и от дренажной
трубы.
Осторожно:
Дренажная труба должна быть установлена в соответствии с
инструкциями в данном руководстве для обеспечения правильного
дренажа. Термоизоляция дренажных труб необходима для
предотвращения конденсации. Если дренажные трубы не установлены и
не изолированы как требуется, может появиться конденсация на потолке
и вода будет капать на пол и на ваше имущество.
A Наклон вниз
B Должен быть ниже выходного патрубка
C Протечка воды
D Скопившийся конденсат
E Воздух
F Неровный
G Торец дренажной трубки под водой.
H Дренажный лоток
I 5 см и менее между торцом дренажной трубки и землей.
J Дренажная трубка
K Мягкий шланг из ПВХ (внутренний диаметр 15 мм)
или
Твердая трубка из ПВХ (VP-16)
*
Скрепить клеящим средством на основе ПВХ
Подготовка труб слева и слева сзади (Рис. 5-2)
1 Снимите дренажный колпачок.
• Снимайте дренажный колпачок, взявшись за деталь, выступающую из конца
трубы, и при этом тяните на себя.
A Дренажный колпачок
2 Снимите дренажный шланг.
• Снимайте дренажный шланг, взявшись за основание шланга a (показано
стрелкой), и при этом тяните на себя b.
3 Вставьте дренажный колпачок.
• Вставьте отвертку или т.п. приспособление в отверстие на конце трубы и
обязательно давите на основание дренажного колпачка.
4 Вставьте дренажный шланг.
• Давите на
дренажный шланг, пока он не дойдет до основания выпускного
соединительного отверстия дренажной коробки.
• Убедитесь в том, что крючок дренажного шланга прочно прикреплен к
выступающему выпускному соединительному отверстию дренажной
коробки.
B Крючки
¡ Укладка в место для трубок внутреннего блока (Рис. 5-3)
* Если дренажная трубка будет проложена внутри помещения, изолируйте ее
имеющимися в продаже материалами.
* Сложите вместе трубку хладагента и дренажную трубку и обмотайте их
прилагаемой изолентой 3.
* Перехлест изоленты 3 должен составлять ½ ее ширины.
* Закрепите конец изоленты скотчем.
A Труба газового контура
B Труба жидкостного контура
C Дренажная трубка
D Провод для соединения внутреннего и наружного блока
E Изолента 3
¡ Проверка дренажа (Рис. 5-4)
1. Откройте переднюю решетку и снимите фильтр.
2. Со стороны ребер охлаждения теплообменника медленно залейте воду.
3. После проверки дренажа подсоедините фильтр и закройте решетку.
A
B
C
E
D
C
F
C
G
H
I
Рис. 5-2
Рис. 5-3
Рис. 5-4
A
B
D
E
C
J
K
A
A
1
3
PKFY-P·VKM-E
a
b
A
B
2
4
