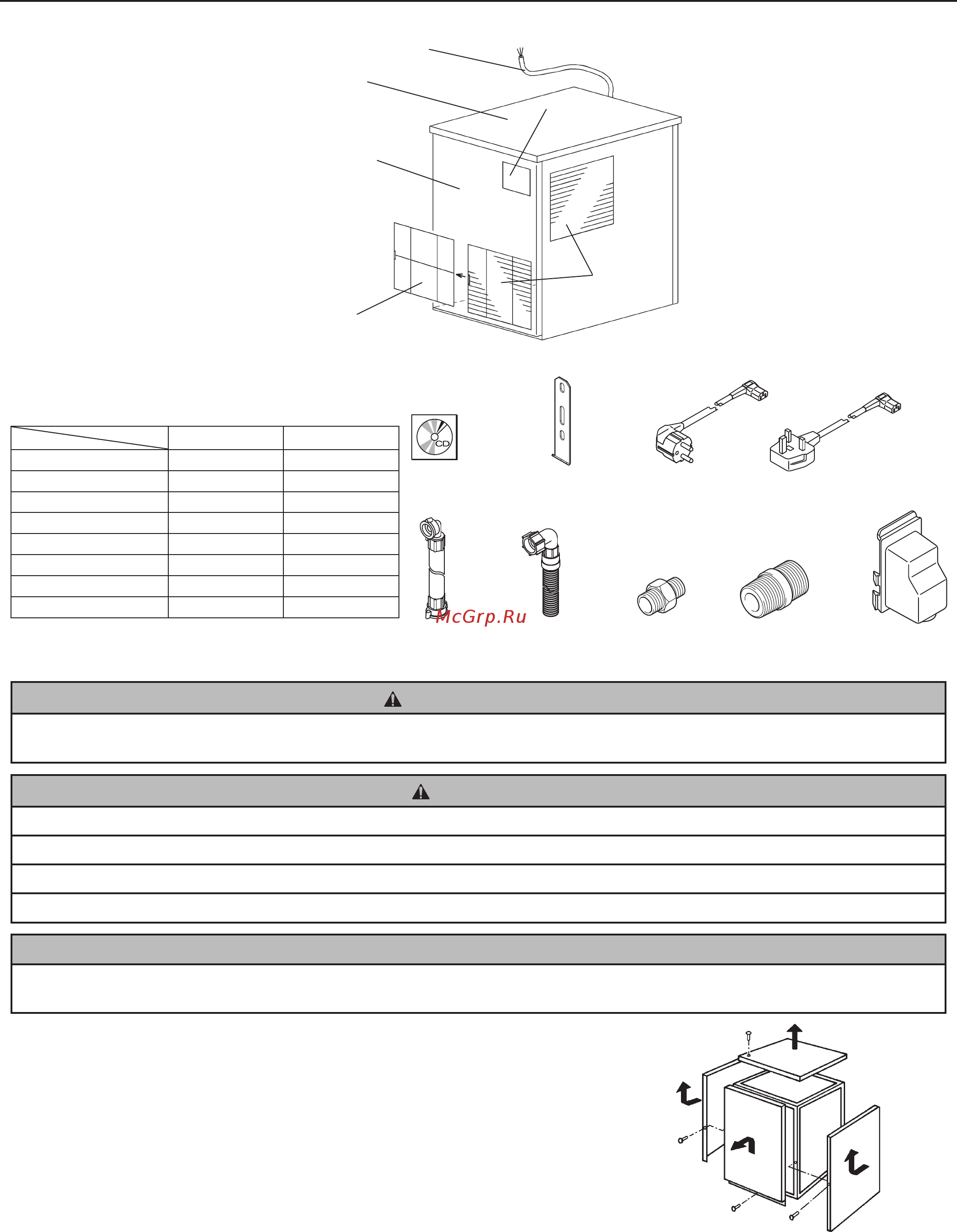

Hoshizaki FM-300AKE [11/52] Francais
![Hoshizaki FM-300AKE-N + B301SA [11/52] Francais](/views2/1337280/page11/bgb.png)
9
FRANCAIS
1. CONSTRUCTION
2. ACCESSOIRES
Refroidi par air Refroidi par eau
CD 1 1
Support de xation 2 2
Cordon d’alimentation 1 1
Flexible d’arrivée 1 1
Tuyau de sortie 1 1
Mamelon 1/2-3/4 - 1
Mamelon 3/8-3/4 - 1
Capot de connecteur 1 1
3. DEBALLAGE
AVERTISSEMENT
Les enfants doivent être tenus à l’écart des éléments d’emballage (sacs en plastique et polystyrène expansé) car ils
constituent des sources de danger potentielles.
ATTENTION
Ne pas soulever ou déplacer le carton en utilisant les sangles d’emballage.
En cas de déplacement de l’appareil à la main, retirer les panneaux et tenir le châssis de l’appareil.
Toujours porter des gants de protection lors du transport de l’appareil.
Lors de la manipulation du carton ou de l’appareil déballé, travailler à deux pour éviter les blessures.
AVIS
Enlever le carton de transport, le ruban adhésif et le matériel d’emballage. S’il reste des matériaux d’emballage dans la
machine à glace, elle ne fonctionnera pas correctement.
Cette machine à glace doit être équipée d’un bac de stockage. Le bac de stockage
recommandé est le HOSHIZAKI ICE STORAGE BIN, modèle B-300SD(PD) ou
B-500SD(PD) avec le kit supérieur - 8C, B-700SD(PD) avec le kit supérieur - 22C,
ou B-900SD(PD) avec le kit supérieur - 22C et le kit supérieur - 8C.
1) Après avoir enlevé les matériaux d’emballage, vérier que la machine à glace et
le bac de stockage sont en bon état. En cas de doute, ne pas utiliser la machine
à glace et faire appel à un technicien qualié. Voir les instructions de déballage et
d’installation de la machine qui sont xées au bac de stockage.
2) Retirer le ruban d’emballage retenant les panneaux.
3) Retirer les panneaux avant, supérieur et latéraux.
4) Retirer le paquet d’accessoires. Vérier le contenu conformément à la section
« 2. ACCESSOIRES ».
Panneau supérieur : Déposer la vis. Soulever.
Panneau avant : Déposer la vis. Soulever
et tirer vers soi.
Panneau latéral : Déposer les vis. Tirer
légèrement vers soi.
Panneau
avant
Panneau supérieur
Panneau
latéral
Cordon d’alimentation
Panneau supérieur
Panneau de
commande
Filtre à air
(modèles refroidis par air)
Volet
d’aération
Panneau avant
Cordon d’alimentation
CD
Capot de
connecteur
Support de xation
Tuyau de
sortie
Flexible
d’arrivée
Mamelon
1/2-3/4
Mamelon
3/8-3/4
