Hoshizaki FM-300AKE [40/52] Italiano
![Hoshizaki FM-300AKE [40/52] Italiano](/views2/1337280/page40/bg28.png)

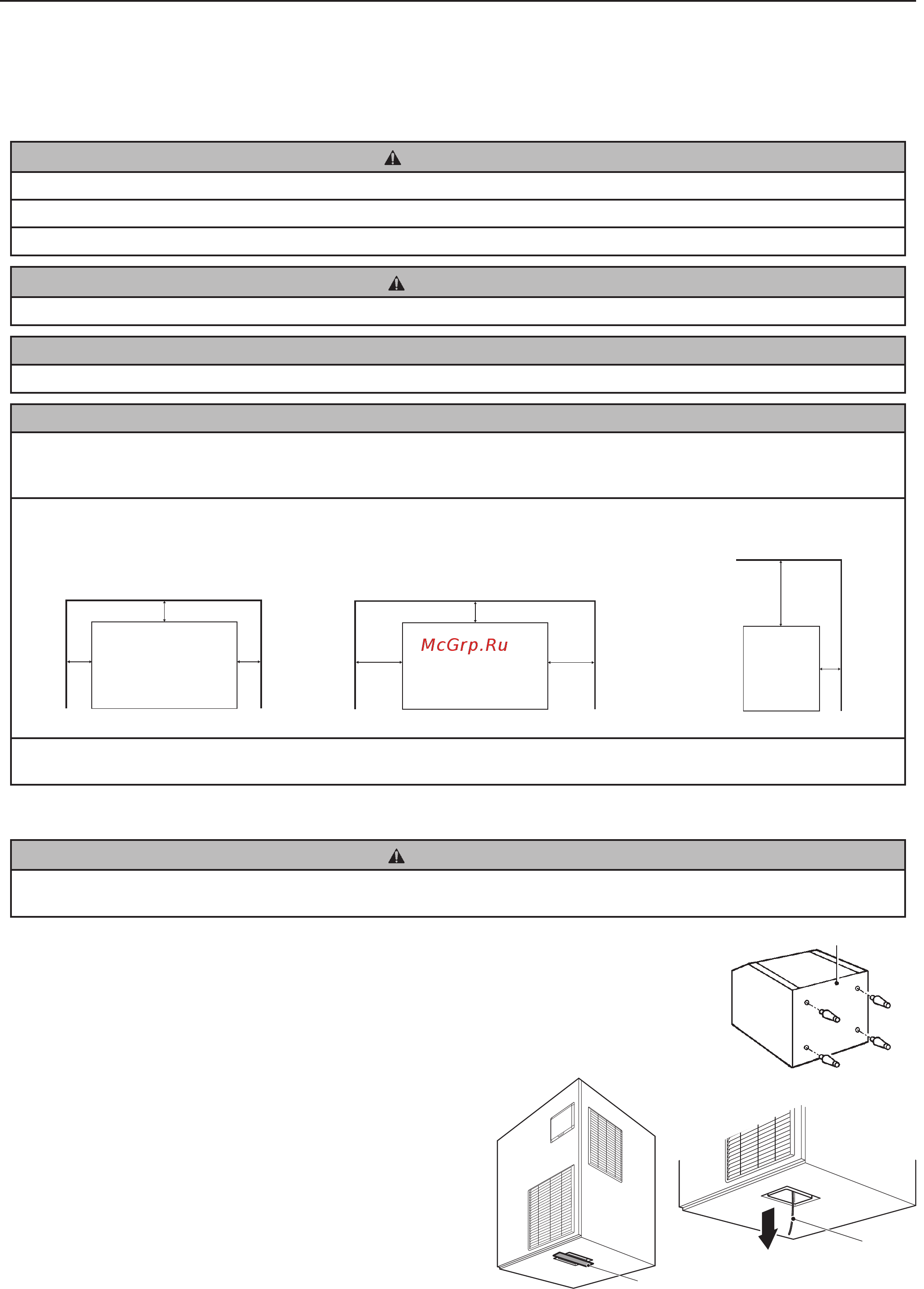

38
ITALIANO
4) Rimuovere l’imballaggio contenente gli accessori. Vericarne il contenuto secondo quanto riportato al punto “2. ACCESSORI”.
5) Rimuovere dai pannelli la pellicola protettiva in plastica. In caso di esposizione al sole o a fonti di calore, rimuovere la
pellicola dopo aver lasciato raffreddare la macchina.
4. UBICAZIONE
AVVERTENZA
La macchina non è adatta per essere utilizzata all’aria aperta.
La macchina non deve essere ubicata in prossimità di forni, grill o altri apparecchi che producono calore.
La macchina non è adatta per l’installazione in un’area in cui è possibile utilizzare un getto d’acqua.
ATTENZIONE
Il pavimento su cui poggia deve garantire alla macchina una base solida e piana.
AVVISO
Non posizionare alcun oggetto sulla sommità della macchina e davanti alla snestratura.
IMPORTANTE
La normale temperatura ambiente d’esercizio deve essere compresa tra 5°C e 40°C. Il collegamento all’approvvigionamento
dell’acqua è solo per acqua fredda. Il prolungato funzionamento della macchina con valori che non rientrano nelle gamme
previste può comprometterne la capacità di produzione.
Lasciare uno spazio equivalente a quello sotto specicato in modo da favorire la circolazione dell’aria e le eventuali operazioni
di manutenzione o servizio.
30 cm
15 cm
30 cm
15 cm
60 cm
15 cm
15 cm
15 cm
Vista superiore (eccetto FM-600AKE)
Vista superiore (solo FM-600AKE)
Vista laterale
Parte posteriore
Sinistra
Destra
Destra
Sinistra
Parte
anteriore
Parte posteriore
Parte anteriore
Parte anteriore
Parte
posteriore
Alto
MACCHINAMACCHINA
MACCHINA
In alcuni ambienti ad alta umidità, potrebbe formarsi della condensa all’interno della macchina che si riversa poi sul
pavimento. Non installare la macchina su un pavimento che potrebbe danneggiarsi a causa dell’acqua.
5. INSTALLAZIONE
ATTENZIONE
L’installazione non corretta può provocare lesioni alle persone, agli animali e danni materiali, per i quali la casa costruttrice
declina ogni responsabilità.
1) Avvitare completamente i quattro piedini in dotazione (accessori del deposito) sulla parte inferiore
del deposito di raccolta cubetti.
2) Posizionare il deposito di raccolta cubetti nel luogo d’installazione permanente prescelto.
[Tranne FM-170]
3) Rimuovere il nastro dall’apertura dello scivolo nella parte inferiore della macchina.
[Tranne FM-170]
4) Abbassare l’estremità della stringa che fuoriesce dall’apertura
dello scivolo per rimuovere l’intero cuscinetto.
Nota: se viene attivata l’alimentazione con il cuscinetto lasciato
all’interno, la macchina non visualizzerà l’indicazione
“DEPOSITO PIENO” sul display.
5) Afferrandone il fondo, collocare la macchina sopra il deposito di
raccolta cubetti.
Piastra inferiore
Piedini regolabili
Nastro
Stringa
