8. PROCEDURA DI AVVIO
1) Vericare che il cavo di alimentazione elettrica sia scollegato.
2) Spostare in posizione “ON” l’interruttore di comando posto sul pannello di
comando.
3) Aprire il rubinetto di alimentazione dell’acqua.
4) Collegare e inserire l’alimentazione elettrica.
5) Lo schermo si illumina in modalità “ICE”.
6) Nell’ordine, devono vericarsi le seguenti operazioni:
a) Il serbatoio dell’acqua si riempie.
b) Il motorino con riduttore ad ingranaggi si avvia.
c) avviamento del compressore.
IGIENE
Vericare le condizioni e la qualità della produzione di cubetti.
Non utilizzare i cubetti prodotti durante il ciclo di prova. Potrebbero essere contaminati da sostanze estranee presenti nel
circuito dell’acqua. Eliminarli o farli scendere nello scarico.
Pulire il deposito di raccolta cubetti prima dell’uso (vedi “III. 1. PULIZIA” nel Manuale di istruzioni).
9. CONTROLLI FINALI
1) Vericare la corretta tensione di alimentazione.
2) Vericare che la macchina sia collegata a massa in modo corretto.
3) Assicurarsi che la macchina sia esente da vibrazioni.
4) Assicurarsi che tutti i pannelli siano ssati e bloccati.
5) Vericare il corretto funzionamento secondo quanto riportato al punto “8. PROCEDURA DI AVVIO”.
6) Vericare l’assenza di perdite di acqua nel collegamento di alimentazione dell’acqua e in quello di scarico.
7) Istruire l’utente in merito all’utilizzo corretto della macchina. Consegnare il manuale di istruzioni all’utente.

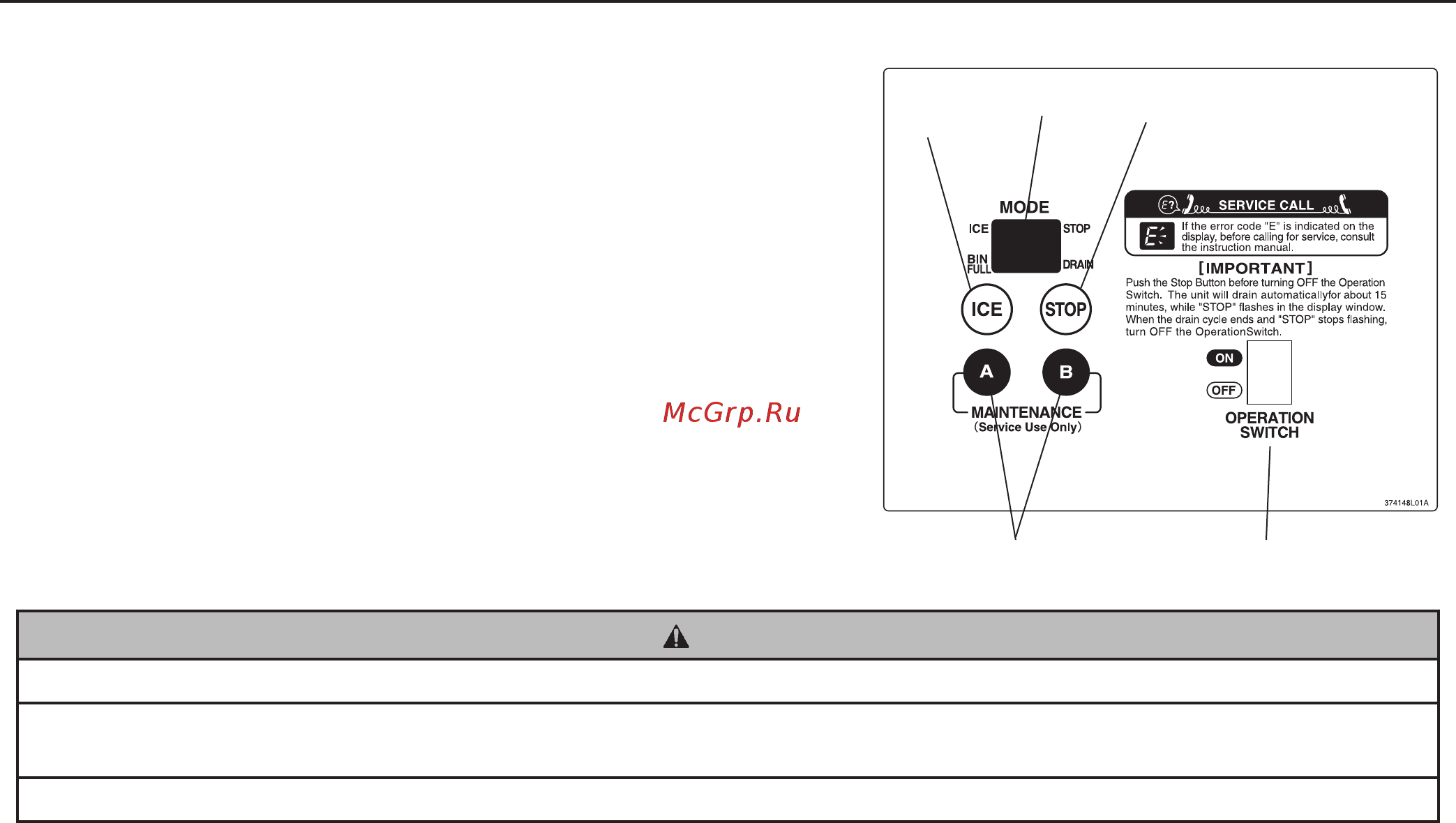

Pannello di comando
Pulsante
ghiaccio
Pulsante manutenzione
(solo uso servizio tecnico)
Interruttore di
comando
Schermo
Pulsante di arresto
