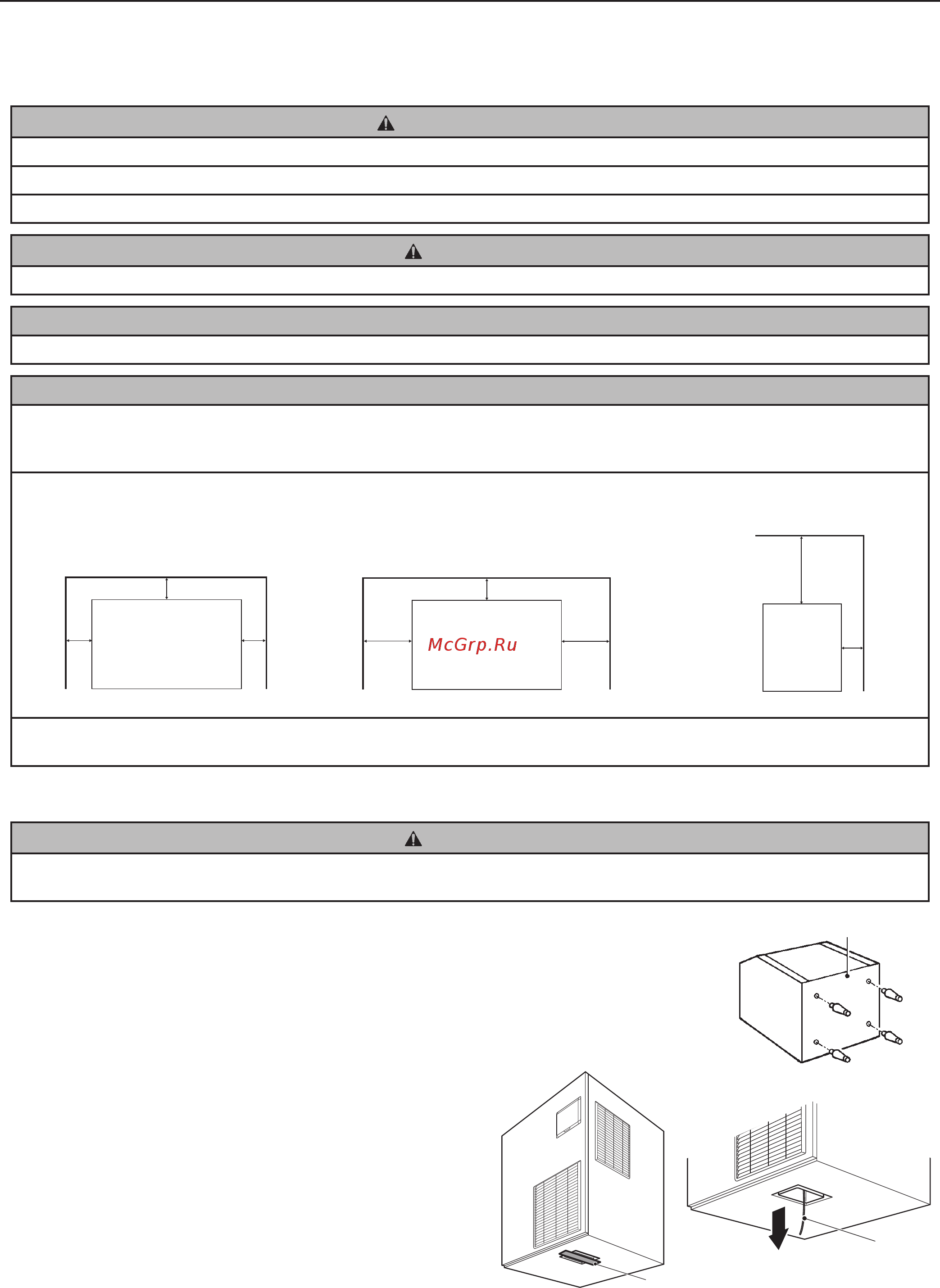

10
FRANCAIS
5) Enlever le lm protecteur en plastique des panneaux. Si la machine à glace a été exposée au soleil ou à la chaleur, la laisser
refroidir avant d’enlever le lm.
4. EMPLACEMENT
AVERTISSEMENT
Cette machine à glace n’est pas conçue pour être utilisée à l’extérieur.
La machine à glace ne doit pas être placée à proximité de fours, de grills ou de toute autre source de chaleur importante.
Cet appareil n’est pas conçu pour être installé dans une zone où un jet d’eau peut être utilisé.
ATTENTION
La machine à glace doit avoir une assise solide et horizontale.
AVIS
Ne rien poser sur le dessus de la machine ni devant le volet d’aération.
IMPORTANT
La température ambiante normale de service doit être comprise entre 5 °C et 40 °C. Le raccordement à l’eau est uniquement
pour de l’eau froide. Le fonctionnement de la machine en dehors de ces plages de températures, pendant des durées
prolongées, risque d’affecter la capacité de production de glaçons.
Pour assurer une bonne circulation d’air et faciliter les opérations de maintenance ou d’entretien, prévoir le dégagement
indiqué ci-dessous.
30 cm
15 cm
30 cm
15 cm
60 cm
15 cm
15 cm
15 cm
Vue du dessus (sauf FM-600AKE)
Vue du dessus (FM-600AKE uniquement)
Vue latérale
Arrière
Gauche
Droite
Droite
Gauche
Avant
Arrière
Avant
Avant
Arrière
Haut
MACHINE A GLACEMACHINE A GLACE
MACHINE
A GLACE
Dans certains environnements très humides, de la condensation peut se former à l’intérieur de la machine et couler sur le sol.
Ne pas installer l’appareil sur un sol que l’eau pourrait endommager.
5. INSTALLATION
ATTENTION
Une installation incorrecte de la machine peut avoir des conséquences néfastes sur les personnes, les animaux ou d’autres
choses, pour lesquelles le fabricant ne peut être tenu responsable.
1) Visser à fond les quatre pieds fournis (accessoires du bac) au dessous du bac de stockage.
2) Placer le bac de stockage sur le côté choisi pour son installation.
[Sauf FM-170]
3) Retirer le ruban de l’ouverture de goulotte située sur la partie inférieure de la machine à
glace.
[Sauf FM-170]
4) Tirer vers le bas l’extrémité de la celle sortant de l’ouverture
de goulotte, an de retirer le tampon amortisseur.
Remarque : Si la machine est mise sous tension alors que le
tampon amortisseur se trouve encore à l’intérieur, la
machine à glace ne démarre pas, et « BAC PLEIN »
s’afche à l’écran.
5) Placer la machine à glace au-dessus du bac de stockage en
tenant sa partie inférieure.
Plaque inférieure
Pieds réglables
Ruban
Ficelle
