35
ESPAÑOL
8. PROCEDIMIENTO DE PUESTA EN MARCHA
1) Verique que el cable de alimentación está desconectado.
2) Lleve el interruptor de funcionamiento del panel de control a la posición
“ON” (activado).
3) Abra la llave de paso de agua.
4) Conecte y active la alimentación eléctrica.
5) La pantalla se iluminará en el modo “ICE”.
6) Debería producirse la siguiente secuencia:
a) Se llenará el depósito de agua.
b) El motor de engranajes arrancará.
c) El compresor se pondrá en marcha.
HIGIENE
Compruebe el estado y la calidad de la producción de hielo.
No use el hielo obtenido durante el periodo de prueba. Puede estar contaminado con cuerpos extraños del circuito del agua.
Deseche o lave con agua el drenaje.
Limpie la cuba de almacenamiento antes de utilizarla (véase “III. 1. LIMPIEZA” en el Manual de instrucciones).
9. COMPROBACIONES FINALES
1) Compruebe que el voltaje sea correcto.
2) Compruebe que la máquina de hielo esté correctamente conectada a tierra.
3) Compruebe que la máquina de hielo no vibre.
4) Compruebe que los paneles estén bien jados.
5) Compruebe que el funcionamiento sea correcto de acuerdo con “8. PROCEDIMIENTO DE PUESTA EN MARCHA”.
6) Verique el suministro de agua y las conexiones de drenaje en busca de fugas.
7) Indique al usuario el uso correcto de la máquina. Entregue el manual de instrucciones al usuario.

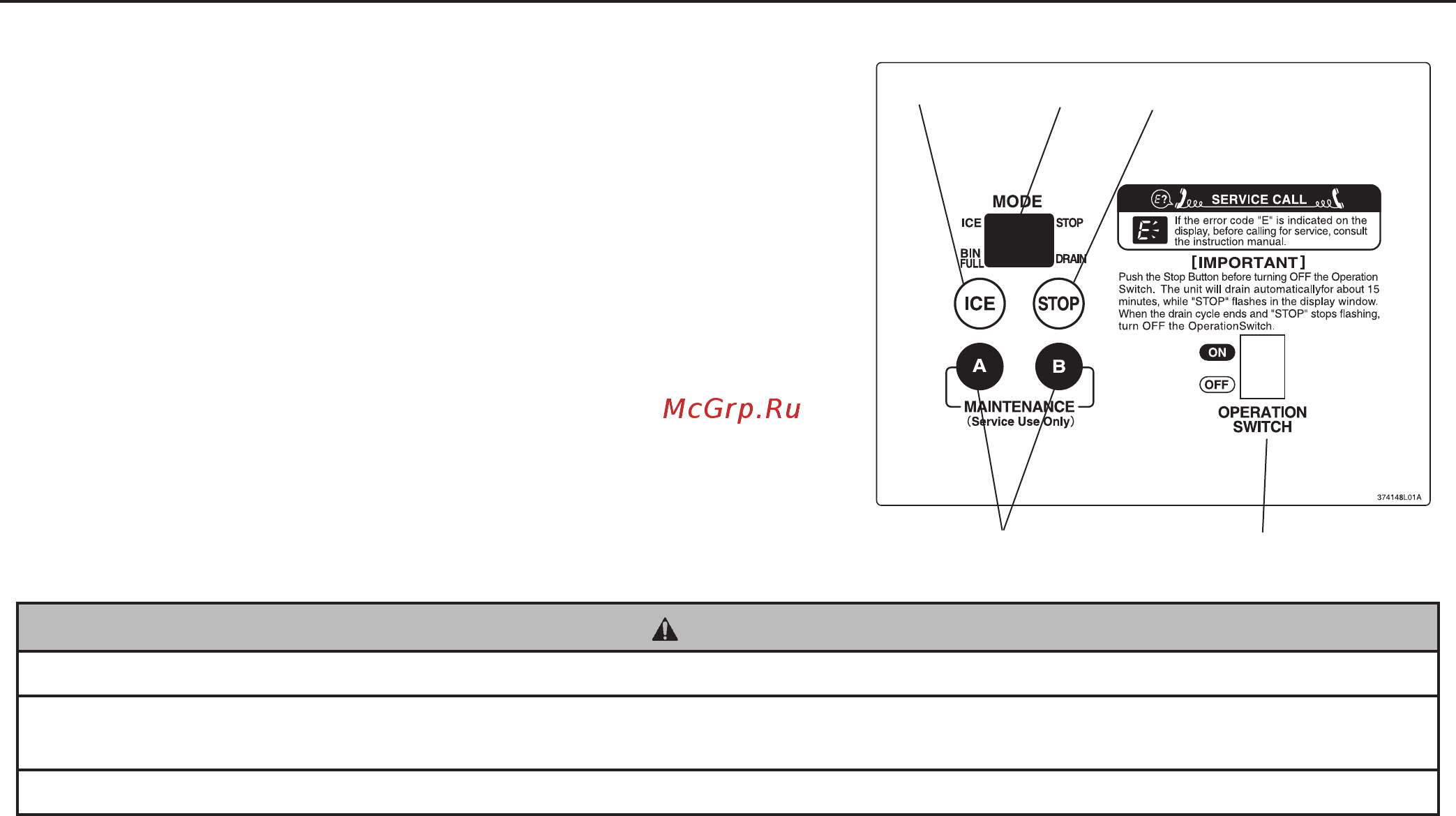

Panel de operaciones
Botón de hielo
Botón de mantenimiento
(usar solo en el mantenimiento)
Interruptor de
funcionamiento
Pantalla Botón de parada
