30
ESPAÑOL

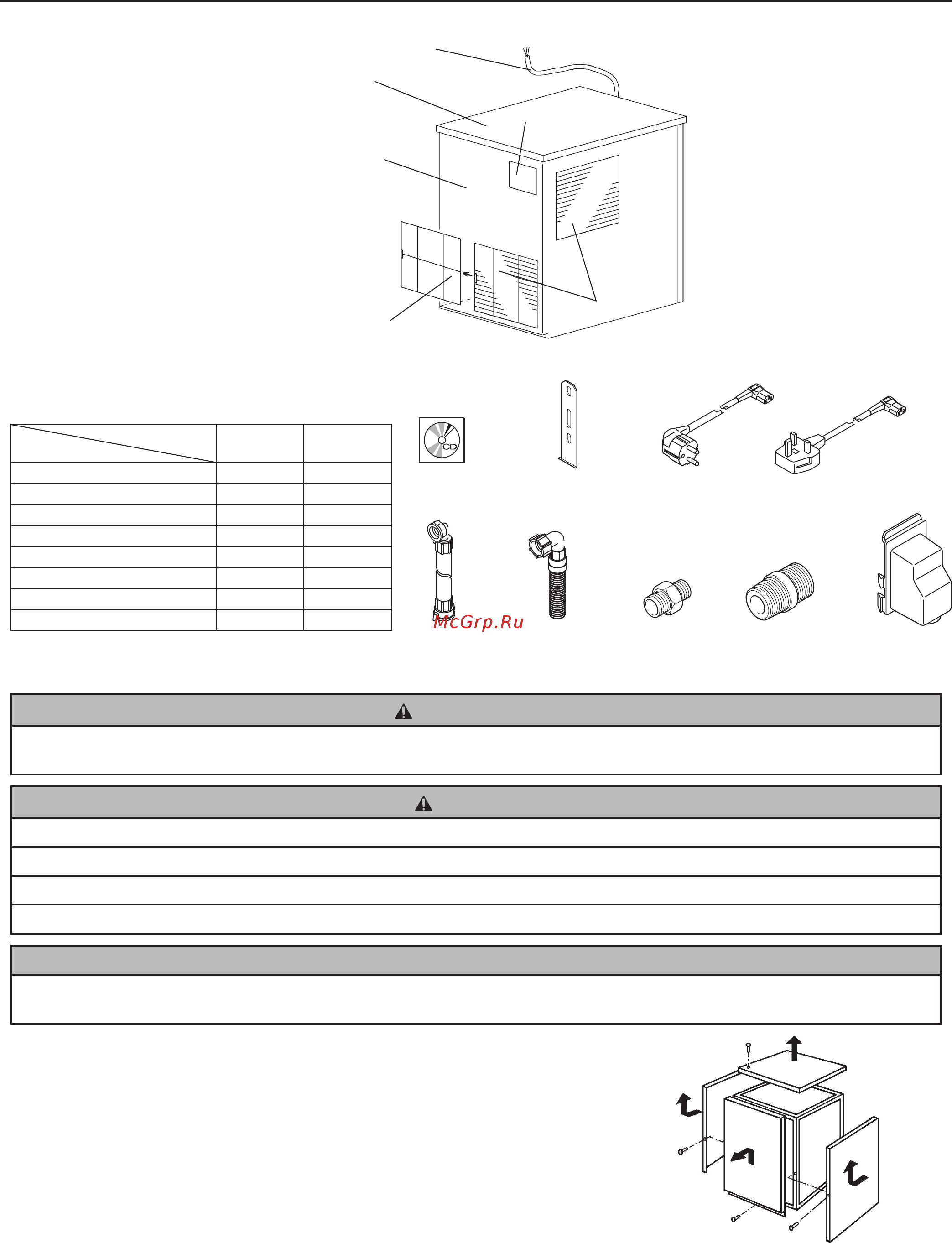

1. CONSTRUCCIÓN
2. ACCESORIOS
Refrigerado
por aire
Refrigerado
por agua
CD 1 1
Soporte de montaje 2 2
Cable de suministro eléctrico 1 1
Manguera de entrada 1 1
Manguera de salida 1 1
Boquilla 1/2-3/4 - 1
Boquilla 3/8-3/4 - 1
Tapa del conector 1 1
3. DESEMBALAJE
ADVERTENCIA
No deje al alcance de los niños el material de embalaje (bolsas de plástico y poliestireno expandido), ya que son fuentes
potenciales de peligro.
ATENCIÓN
No levante ni manipule el cartón usando las cintas de embalaje.
Cuando desplace la unidad con la mano, desmonte las tapas y sujete el marco de la misma.
Lleve siempre guantes protectores al transportar la unidad.
Cuando vaya a manipular el cartón o la unidad desembalada, hágalo con la ayuda de otra persona para evitar daños.
AVISO
Retire el cartón, la(s) cinta(s) y el embalaje de expedición. La máquina de hielo no funcionará correctamente si no se quita el
material de embalaje.
Esta máquina de hielo necesita una cuba de almacenamiento. La cuba de
almacenamiento recomendada es la CUBA DE ALMACENAMIENTO DE HOSHIZAKI,
Modelo B-300SD(PD) o B-500SD(PD) con equipo en la parte superior - 8C,
B-700SD(PD) con equipo en la parte superior - 22C, o B-900SD(PD) con equipo en la
parte superior - 22C y equipo en la parte superior - 8C.
1) Una vez que haya quitado el embalaje asegúrese de que la máquina de hielo y
la cuba de almacenamiento estén en buen estado. En caso de duda, no use la
máquina de hielo y consulte a profesionales cualicados. Para los procedimientos
de instalación y desembalaje véase la hoja de instrucciones que acompaña a la
cuba de almacenamiento.
2) Retire la cinta de embalaje que sujeta las tapas.
3) Quite las tapas frontal, superior y laterales.
Tapa superior: Retire el tornillo. Levántela.
Tapa delantera: Retire el tornillo. Levante y
tire hacia usted.
Tapa lateral: Retire los tornillos. Tire un
poco hacia usted.
Tapa
delantera
Tapa superior
Tapa lateral
Cable de suministro eléctrico
Tapa superior
Panel de operaciones
Rejilla
Tapa delantera
Filtro de aire
(Modelo refrigerado por aire)
Cable de suministro eléctrico
CD
Tapa del
conector
Soporte de montaje
Manguera
de salida
Manguera
de entrada
Boquilla
1/2-3/4
Boquilla
3/8-3/4
