Отверстия в потолке/полке и крепление плиты
ПОДГОТОВКА ОТВЕРСТИЙ В ПОТОЛКЕ/ПОЛКЕ

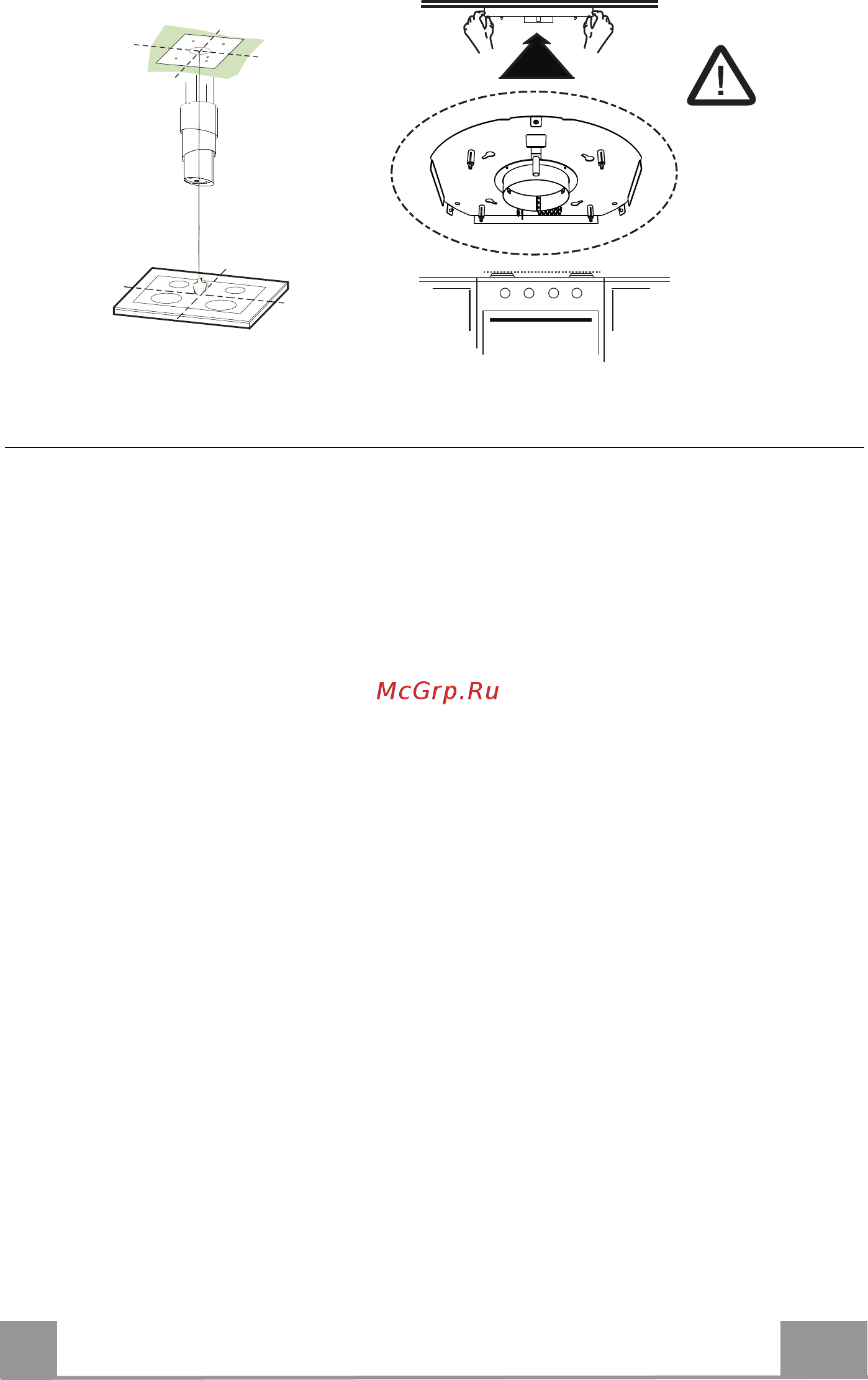

• С помощью отвеса определите на потолке/подвесной полке центр варочной панели.
• Приложите к потолку/полке плиту, как показано на рисунке.
• Отметьте центры отверстий плиты.
• Просверлите отверстия.
• В потолке из компактного бетона: в соответствии с используемыми для бетона
дюбелями.
• В потолке из пустотелого кирпича толщиной 20 мм: отверстия ø 10 мм (сразу же
вставьте прилагаемые дюбели 11 ).
• В потолке из деревянных балочных перекрытий: в соответствии с используемыми
шурупами для дерева (не входят в комплект поставки).
• В деревянной полке толщиной 15 мм: отверстие ø 7 мм
• Проходное отверстие для электрического кабеля питания: отверстие ø 10 мм
• Ввинтите крест-накрест два винта, оставив до потолка 4-5 мм:
• в потолок из компактного бетона - дюбели для бетона (не входят в комплект
поставки)
• в потолок из пустотелого кирпича толщиной около 20 мм - прилагаемые винты 12h
• в потолок из деревянных балочных перекрытий - шурупы для дерева (не входят в
комплект поставки)
• в деревянную полку - шурупы с шайбами и гайками (не входят в комплект поставки).
