RU
1
1
110

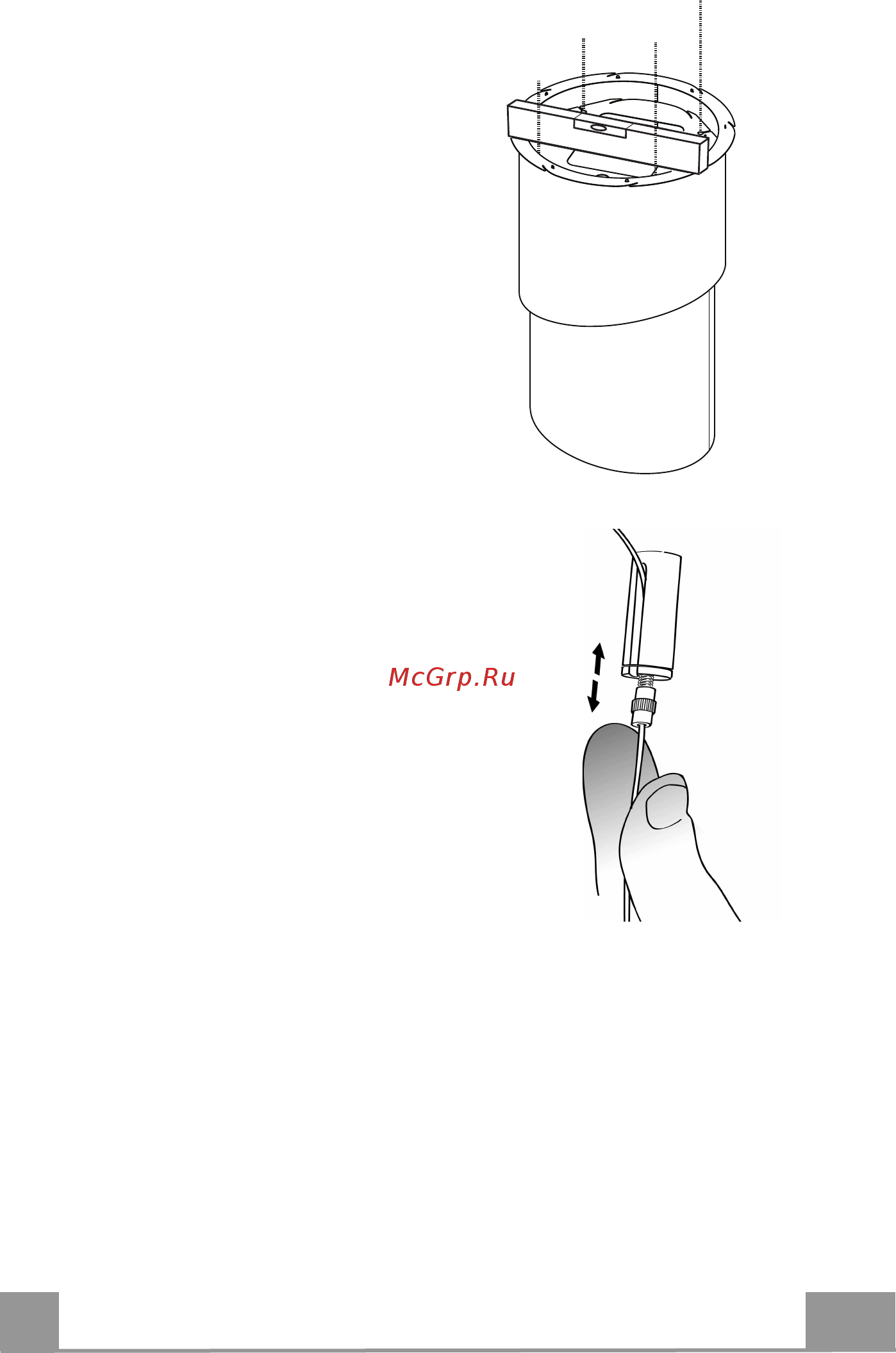

ВЫРАВНИВАНИЕ ПОЛОЖЕНИЯ ВЫТЯЖКИ
• Положение корпуса вытяжки необходимо
выставить по уровню.
• Для этой операции служат
предохранительные защелки C.
• Положите на вытяжку уровень.
• П
ри нажатии вверх на предохранительные
рукоятки становится возможным перемещение
провода. Вставив или вынув провод из
кабельного фиксатора, можно отрегулировать
положение подвижного корпуса вытяжки по
уровню.
• Выровняв положение вытяжки, вновь затяните
предохранительные рукоятки.
Внимание:
• проверьте, чтобы все 4 подвесных троса были натянуты
• проверьте, чтобы все 4 подвесных троса не были повреждены во время установки
• не забывайте, что минимальное расстояние между вытяжкой и варочной панелью кухни
должно быть не менее 650 мм, а максимальное расширение корпуса не должно
превышать 645 мм.
