EN
1
7
17
Connections

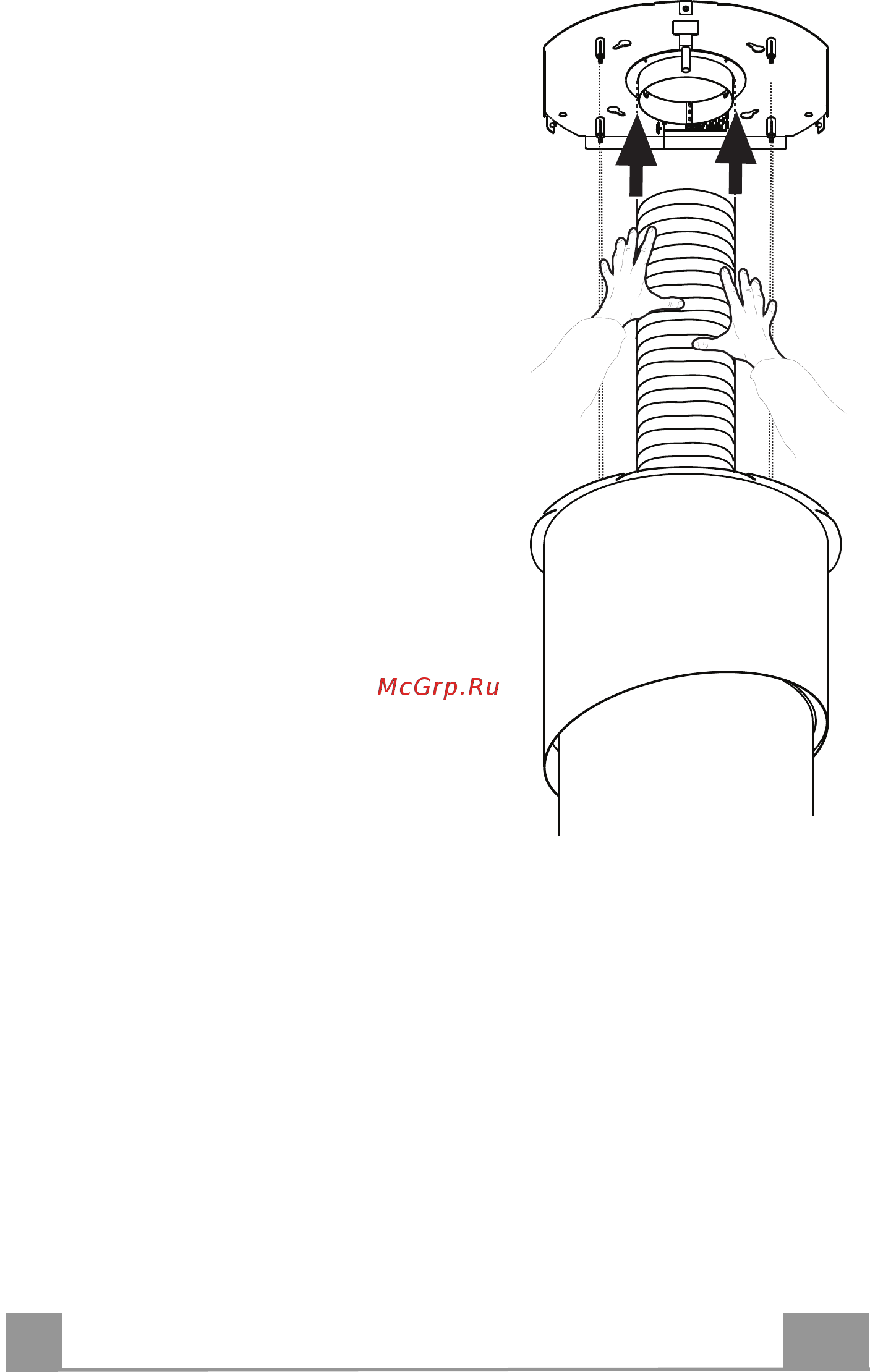

AIR OUTLET - DUCTING VERSION
To install in Ducting Version, connect the hood to the
outlet pipe by means of an extending pipe ø150.
• Fix the pipe both to the Hood Canopy and to the
Flange on the Ceiling plate, using suitable pipe
clamps. The materials required to do so are provided.
