Faber PAREO EVO PLUS (345.0492.593) [9/140] Installation
![Faber PAREO EVO PLUS (345.0492.593) [9/140] Installation](/views2/1339079/page9/bg9.png)
EN
9
9
INSTALLATION
This hood is designed to be mounted on the ceiling/on a shelf, above a free-standing Hob (min. 650
mm), in:
• Ducting version: Evacuation to the outside.
Sequence of operations - Installation
• Preparing for installation
• Drilling the Ceiling/Shelf and Fixing the support plate
• Connections
• Fitting the hood body
• Functional Check
• Disposal of Packaging

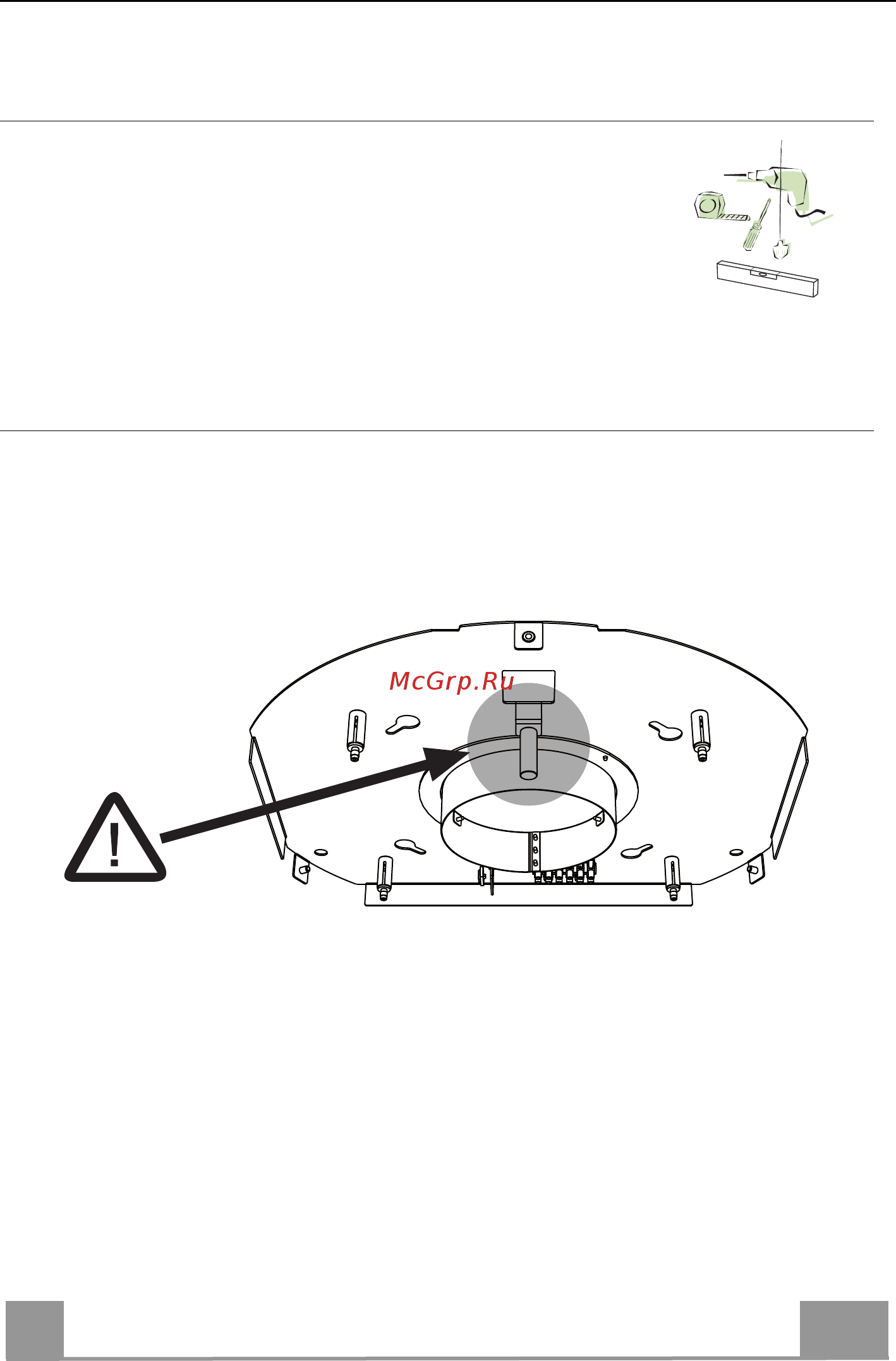

Preparing to fit the Plate
• Take the Plate and position it the right way round, as shown in the figure.
The pawl must face towards the installer.
