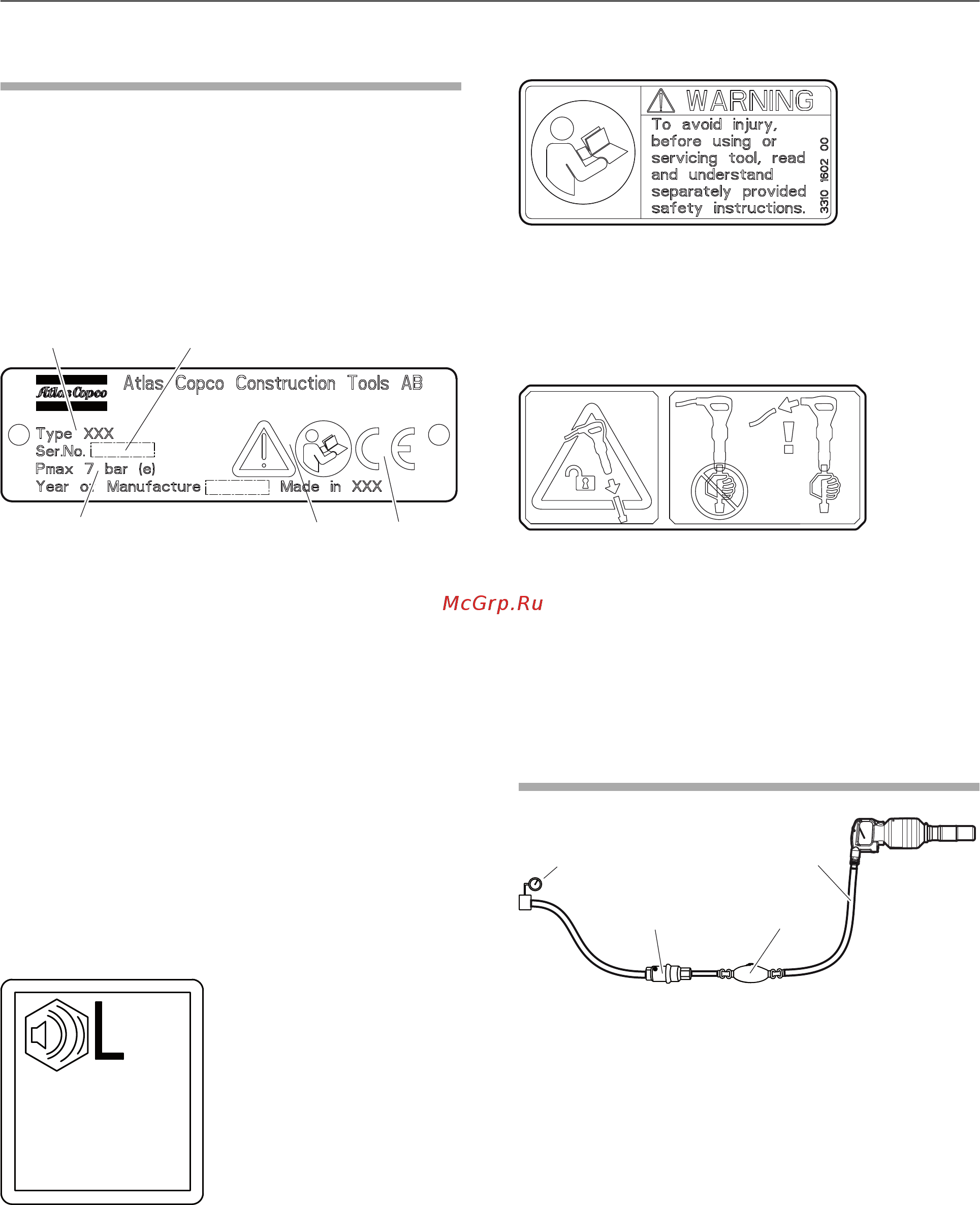

Labels
The machine is fitted with labels containing important
information about personal safety and machine
maintenance. The labels must be in such condition
that they are easy to read. New labels can be ordered
from the spare parts list.
Data plate
A
B
C
D
E
A. Machine type
B. Maximum permitted compressed air pressure
C. Serial number
D. The warning symbol together with the book
symbol means that the user must read the
safety and operating instructions before the
machine is used for the first time.
E. The CE symbol means that the machine is
EC-approved. See the EC declaration which
is delivered with the machine for more
information. If the CE symbol is missing, it
means that the machine is not EC-approved.
Noise level label
WA
xxx
dB
The label indicates the guaranteed noise level
corresponding to EC-directive 2000/14/EC. See
"Technical data" for accurate noise level.
Safety label
To avoid injury, before using or servicing tool, read
and understand separately provided safety
instructions.
Eject warning label
The label indicates that the machine must be
disconnected from the power source before removing
or changing the inserted tool.
Installation
Hoses and connections
A
B
C
D
A. Compressed air source
B. Water separator (optional)
C. Lubricator (optional)
D. Max. 3 m (10 ft) compressed air hose between
the lubricator and the machine.
♦
Check that you are using the correct
recommended operating pressure, 6 bar (e) (87
psi).
♦
The maximum permissible air pressure, 7 bar (e)
(102 psi), must not be exceeded.
♦
Blow any impurities out of the compressed air hose
before connecting it to the machine.
15© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Original instructions
