Käyttö
VAROITUS Tahaton käynnistäminen
Koneen tahaton käynnistäminen saattaa aiheuttaa
henkilövahingon.
► Koske liipaisimeen vasta käynnistäessäsi konetta.
► Opettele koneen sammuttaminen hätätilanteessa.
► Pysäytä kone välittömästi, jos koneen
voimanlähteen käyttö estyy.

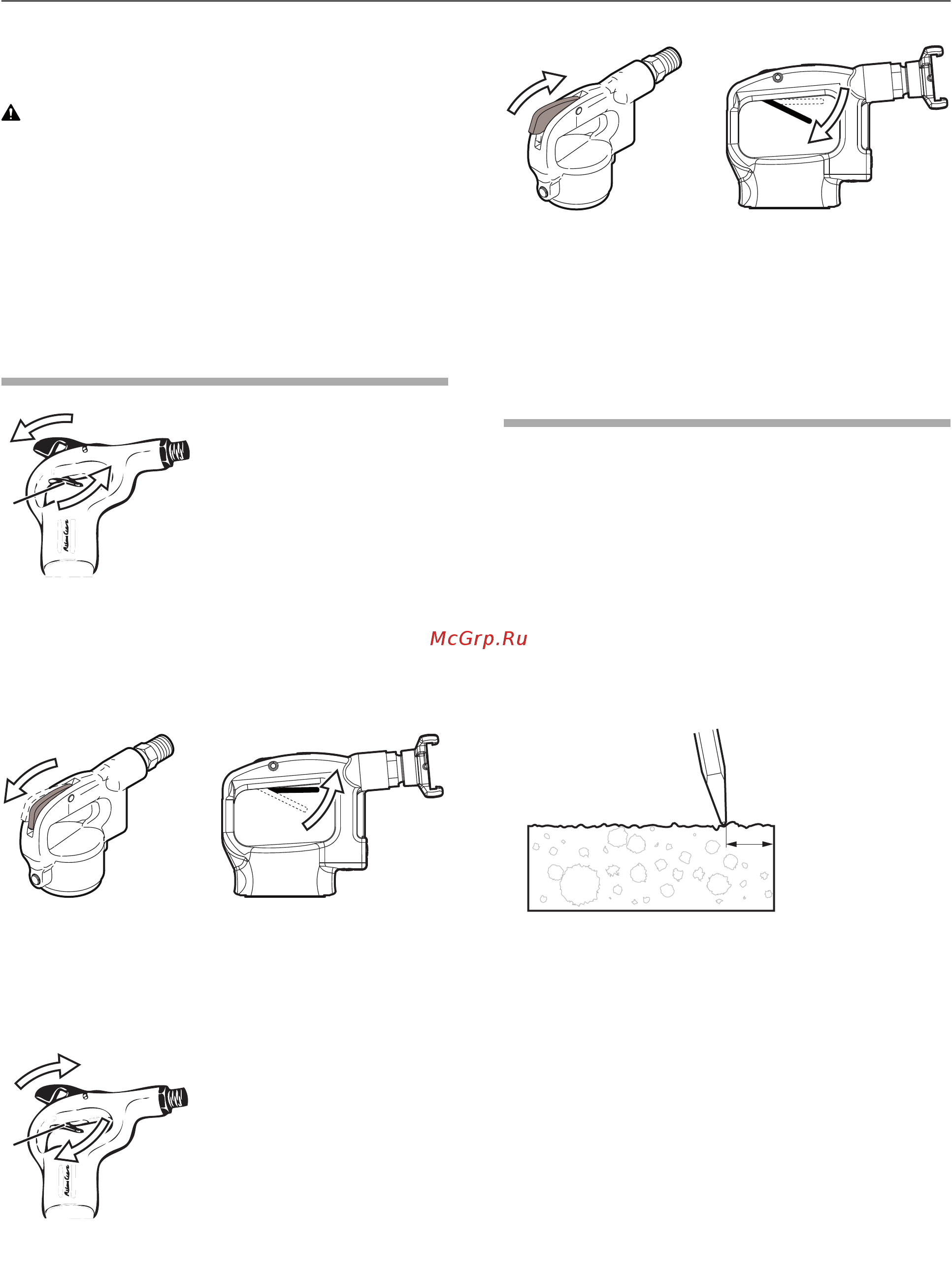

Käynnistys ja pysäytys
A
TEX 3
Käynnistä kone pitämällä kahvasta tukevalla otteella
ja puristamalla turvaliipaisinta (A) ja puristamalla
sitten liipaisinta.
TEX 12PSTEX 05P, TEX 09PS,
TEX 10PS
Käynnistä kone pitämällä kahvasta tukevalla otteella
ja puristamalla liipaisinta.
A
TEX 3
Pysäytä kone vapauttamalla ensin liipaisin ja sitten
turvaliipaisin (A). Liipaisin ja turvaliipaisin (A) palaavat
automaattisesti pysäytysasentoon.
TEX 12PSTEX 05P, TEX 09PS,
TEX 10PS
Pysäytä kone vapauttamalla liipaisin. Liipaisin palaa
automaattisesti pysäytysasentoon.
Käyttö
Työn aloittaminen
♦
Seiso vakaassa asennossa pitäen jalat etäällä
työkalusta.
♦
Paina konetta työkohteeseen, ennen kuin aloitat.
♦
Aloita poraus niin kaukana kulmasta, että kone
pystyy murtamaan materiaalia ilman vipuvoimaa.
♦
Älä koskaan yritä murtaa liian isoja paloja. Säädä
murtamisetäisyys (A) siten, että työkalu ei juutu
kiinni.
A
Murtaminen
♦
Anna koneen tehdä työt, älä paina liikaa.
♦
Vältä erittäin kovan materiaalin kuten graniitin ja
betoniteräksen (betoniterästankojen) murtamista,
sillä nämä materiaalit voivat aiheuttaa voimakasta
tärinää.
♦
Tarpeetonta joutokäyntiä, koneen käyttöä ilman
kiinnitystyökalua tai koneen käyttöä ylösnostettuna
on vältettävä.
♦
Kun konetta nostetaan, käynnistys- ja
pysäytyslaitteen käyttökytkintä ei saa painaa.
♦
Tarkista säännöllisesti, että koneen voitelu on
riittävä.
© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Alkuperäiset ohjeet
202
TEX 3, 05P, 09PS, 10PS, 12PSTurvallisuusohjeet ja käyttöohje
