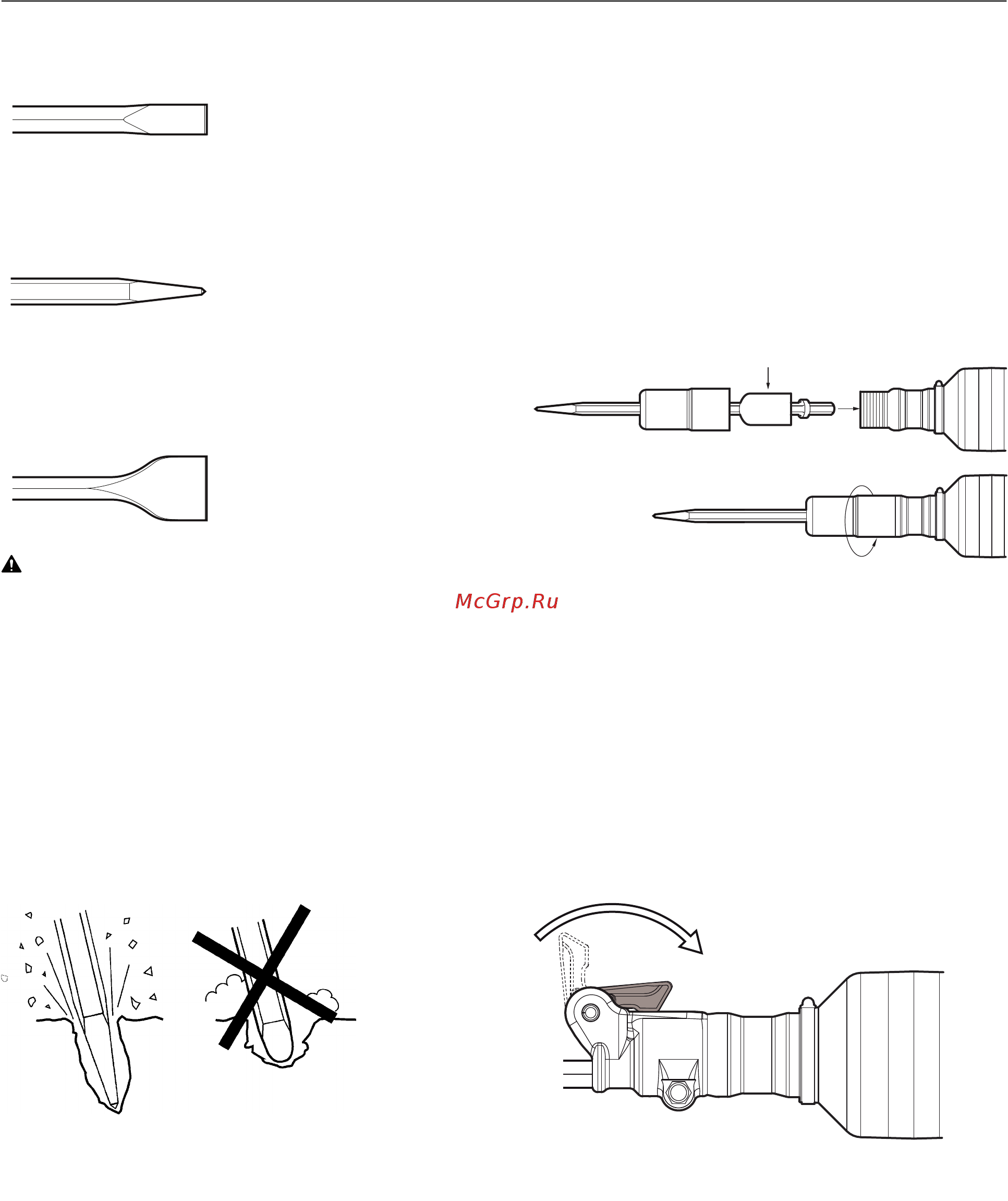

Στενό κοπίδι
Το στενό κοπίδι
χρησιμοποιείται σε εργασίες
κατεδάφισης και κοπής σε
μπετόν και σε άλλους τύπους
σκληρών υλικών.
Μυτερό κοπίδι
Το μυτερό κοπίδι
χρησιμοποιείται μόνο για τη
δημιουργία οπών σε μπετόν
και σε άλλους τύπους σκληρών
υλικών.
Πλατύ κοπίδι
Το πλατύ κοπίδι
χρησιμοποιείται σε μαλακά
υλικά, όπως η άσφαλτος και το
παγωμένο έδαφος.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από κραδασμούς
Εργαλεία που δεν πληρούν τα προαναφερθέντα
κριτήρια χρειάζονται περισσότερο χρόνο για να
ολοκληρώσουν την εργασία και ενδέχεται να
προκαλέσουν αύξηση της στάθμης των κραδασμών
στους οποίους εκτίθεται ο χειριστής. Ένα φθαρμένο
εργαλείο αυξάνει το χρόνο εργασίας.
► Να βεβαιώνεστε ότι το εργαλείο εισαγωγής είναι
σωστά συντηρημένο, δεν είναι φθαρμένο και έχει
το κατάλληλο μέγεθος.
► Να χρησιμοποιείτε πάντοτε αιχμηρό εργαλείο για
να μπορείτε να εργάζεστε αποτελεσματικά.
Τοποθέτηση και αφαίρεση του εργαλείου
εισαγωγής
Όταν τοποθετείτε ή αφαιρείτε το εργαλείο εισαγωγής
απαιτείται τήρηση των ακόλουθων οδηγιών:
♦
Για να αποτρέψετε ενδεχόμενη ακούσια εκκίνηση:
Σβήστε την παροχή αέρα και αποσυνδέστε το
μηχάνημα από την παροχή ισχύος. Εξαερώστε το
μηχάνημα πιέζοντας τη διάταξη
εκκίνησης/διακοπής της λειτουργίας.
♦
Πριν από την εισαγωγή ενός εργαλείου, λιπάνετε
το στέλεχος του εργαλείου με γράσο.
♦
Κλείστε τη διάταξη συγκράτησης εργαλείου και
ελέγξτε τη λειτουργία ασφάλισης τραβώντας το
τοποθετημένο εργαλείο απότομα προς τα έξω.
A
TEX 3, TEX 05P, TEX 09PS, TEX 10PS, TEX 12PS
1. Τοποθετήστε το κάλυμμα πάνω από το σώμα
του εργαλείου εισαγωγής.
2. Τοποθετήστε τον αποσβεστήρα (Α) πάνω από
το στέλεχος του εργαλείου εισαγωγής.
3. Τοποθετήστε το εργαλείο εισαγωγής μέσα στον
κύλινδρο και βιδώστε το κάλυμμα πάνω στον
κύλινδρο έως ότου ασφαλίσει.
A
TEX 09PS KL, TEX 10PS KL, TEX 12PS KL
1. Τοποθετήστε ή αφαιρέστε το εργαλείο εισαγωγής.
2. Κλείστε τη διάταξη συγκράτησης του εργαλείου
(θέση Α).
179© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Αρχικές οδηγίες
Οδηγίες ασφάλειας και χειρισμούTEX 3, 05P, 09PS, 10PS, 12PS
