Atlas Copco TEX 12PS [295/348] Przechowywanie
![Atlas Copco TEX 12PS [295/348] Przechowywanie](/views2/1340346/page295/bg127.png)
A
A
C

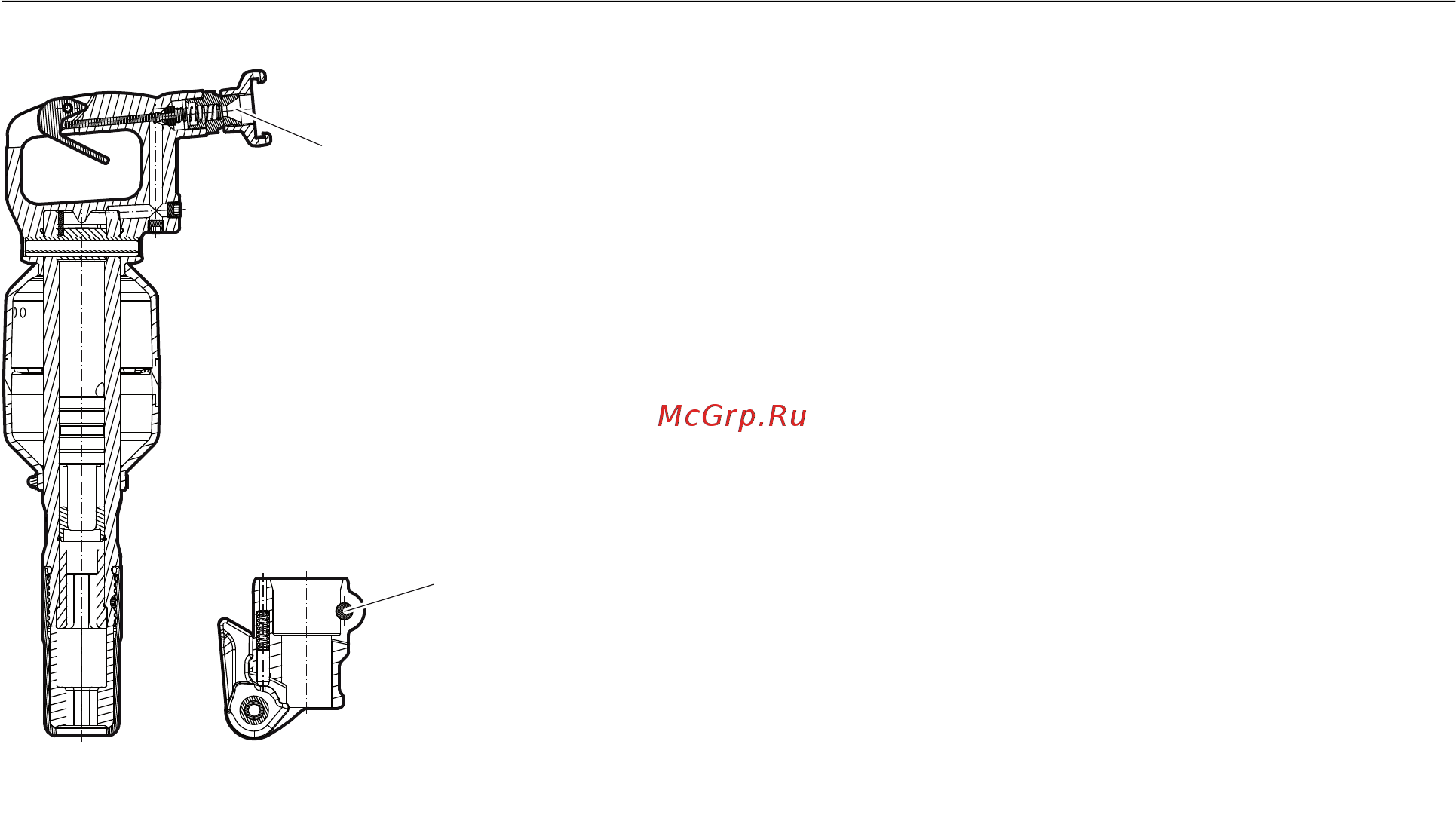

TEX 12PS
A. Nypel zasilania pneumatycznego, 200 Nm,
zastosuj Loctite® 243™ (Loctite jest
zastrzeżonym znakiem handlowym firmy
Henkel Corporation. 243 jest zarejestrowanym
znakiem handlowym firmy Henkel Corporation).
B. Uchwyt, 450 Nm dla TEX 3 i TEX 10PS oraz
500 Nm dla TEX 05P.
C. Nakrętka, 70 Nm
D. Tuleja, zastosuj Loctite® 603™ (Loctite jest
zastrzeżonym znakiem handlowym firmy
Henkel Corporation. 603 jest zarejestrowanym
znakiem handlowym firmy Henkel Corporation).
E. Nakrętka, 350 Nm
F. Nypel zasilania pneumatycznego, 300-350 Nm.
Zastosuj Loctite® 243™.
UWAGA W przypadku zastosowania złącza nakrętki
wychylnej, zastosuj Loctite® 243™ lub podobny
środek.
Rozwiazywanie problemów
Jeśli maszyna pneumatyczna nie daje się uruchomić,
ma zbyt niską moc lub pracuje nierównomiernie, to
wykonaj następujące czynności:
♦
Sprawdź, czy trzonek używanego narzędzia
roboczego ma prawidłowe wymiary.
♦
Sprawdź, czy maszyna pneumatyczna otrzymuje
odpowiednią ilość środka smarnego. Nadmiar
środka smarnego może powodować problemy z
uruchamianiem, niską moc i nierównomierne
działanie.
♦
Sprawdź, czy układ pneumatyczny dostarcza
maszynie powietrze pod ciśnieniem
wystarczającym do zapewnienia jej działania z
pełną mocą.
♦
Sprawdź, czy wąż pneumatyczny spełnia
zalecenia pod względem wymiaru i długości. Patrz
„Instalacja”.
♦
W wypadku istnienia ryzyka zamarzania sprawdź,
czy otwory wydechowe maszyny nie są
zablokowane.
♦
Jeśli maszyna mimo przeprowadzenia powyższej
procedury nadal nie działa w sposób
zadowalający, skontaktuj się z autoryzowanym
serwisem Atlas Copco.
Przechowywanie
● Aby uniknąć niebezpiecznych substancji czyść
maszynę dokładnie przed jej odstawieniem na
przechowanie. Patrz „Niebezpieczeństwa
związane z pyłem i oparami”
● Wlej około
1
⁄
2
oz (5 cl) oleju bezpośrednio do
złącza wlotu powietrza, podłącz maszynę do
źródła sprężonego powietrza i uruchom na kilka
sekund.
● Zawsze przechowuj maszynę w suchym miejscu.
Utylizacja
Zużytą maszynę należy oddać do kasacji postępując
z nią przy tym w sposób, który pozwoli na odzyskanie
z niej jak największej części surowców wtórnych przy
jednoczesnej minimalizacji ujemnego wpływu na
środowisko.
295© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Oryginalne instrukcje
Instrukcje bezpieczeństwa i obsługiTEX 3, 05P, 09PS, 10PS, 12PS
