Использование неподходящего вставного
инструмента может вывести машину из строя.
Рекомендуемые вставные инструменты указаны
в перечне запасных частей.

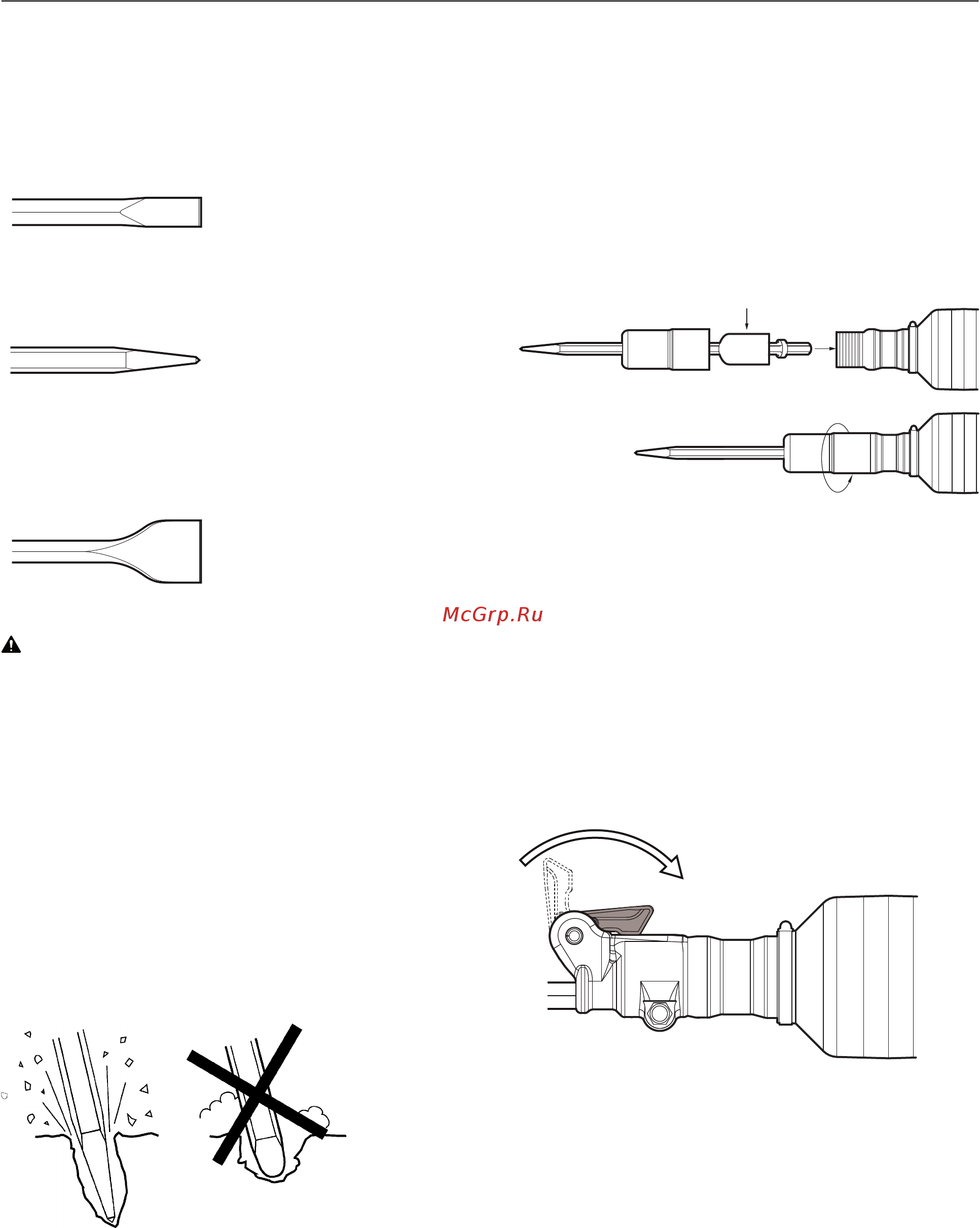

Узкое долото
Узкое долото используется
для разрушения и
прорезания бетона и других
твердых материалов.
Долотчатый бур
Долотчатый бур
используется только для
проделывания отверстий в
бетоне и других твердых
материалах.
Широкое долото
Широкое долото
используется для работ с
такими мягкими
материалами, как асфальт и
замерзшая земля.
ОСТОРОЖНО Риск, связанный с вибрацией
Использование вставных инструментов,
несоответствующих приведенным ниже
критериям, приведет к снижению
производительности работы и может усиливать
воздействие вибрации. Изношенный инструмент
также приведет к увеличению времени
выполнения задач.
► Большое значение имеет хорошее техническое
обслуживание вставного инструмента, который
не должен быть изношенным и должен иметь
соответствующий размер.
► Для эффективной работы следует всегда
использовать заостренный инструмент.
Установка и снятие вставного
инструмента
При установке/снятии вставного инструмента
необходимо соблюдать следующие инструкции.
♦
Для предотвращения внезапного пуска:
отключите подачу воздуха, а также питание
машины. Опорожните машину, активируя
устройство пуска и останова.
♦
Перед вставкой инструмента, смажьте вставной
инструмент.
♦
Закройте держатель инструмента и проверьте
функцию фиксации, резко потянув инструмент
вниз.
A
TEX 3, TEX 05P, TEX 09PS, TEX 10PS, TEX 12PS
1. Установите крышку на корпус вставного
инструмента.
2. Установите буфер на стержень вставного
инструмента.
3. Установите вставной инструмент в цилиндр
и прикрутите крышку на цилиндр до ее
фиксации.
A
TEX 09PS KL, TEX 10PS KL, TEX 12PS KL
1. Установить или снять вставной инструмент.
2. Закройте фиксатор инструмента (переместите
в положение А)
315© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
TEX 3, 05P, 09PS, 10PS, 12PS
