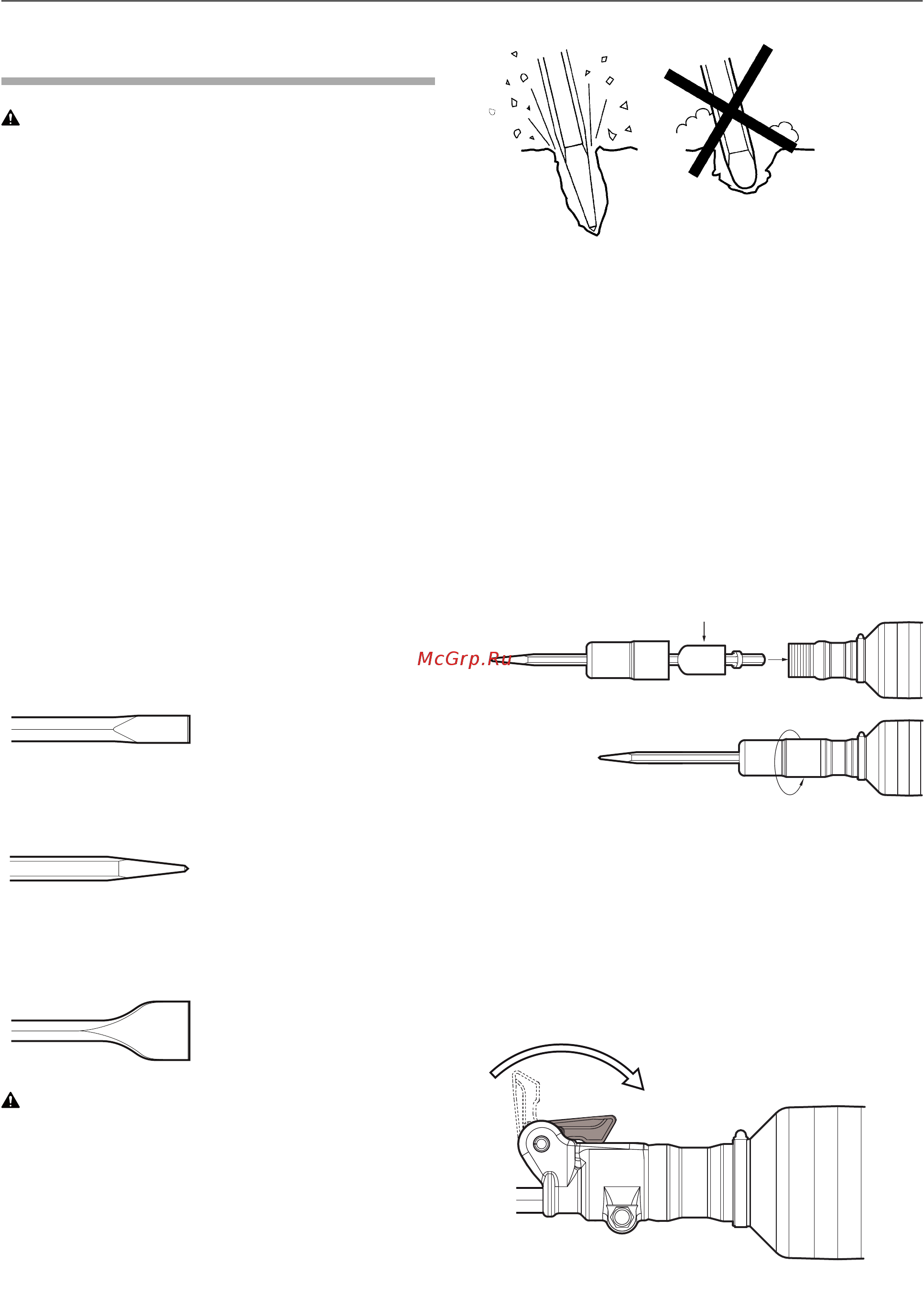

Työkalu
HUOMIO Kuuma työkalu
Työkalun kärki voi käytön aikana kuumentua ja tulla
teräväksi. Sen koskettaminen voi aiheuttaa
palovammoja ja haavoja.
► Älä koskaan kosketa kuumaa tai terävää työkalua.
► Ennen huoltotöiden aloittamista odota, kunnes
työkalu on jäähtynyt.
HUOMAUTUS Älä koskaan jäähdytä kuumaa
työkalua vedessä, koska se voi haurastuttaa terää
materiaalia ja johtaa normaalia nopeampaan
kulumiseen.
Oikean työkalun valinta
Koneen kunnollisen toiminnan kannalta on
ensiarvoisen tärkeää valita oikea työkalu. Turhien
konevaurioiden estämiseksi on tärkeää valita
korkealaatuiset työkalut.
Kone voi vaurioitua korjauskelvottomaksi, jos siinä
käytetään vääräntyyppistä työkalua.
Valmistajan suosittelemat työkalut luetellaan koneen
varaosaluettelossa.
Kapea taltta
Kapea taltta sopii purku- ja
leikkaustöihin, jossa käsitellään
betonia ja muita kovia
materiaaleja.
Teräväkärkinen taltta
Teräväkärkistä talttaa
käytetään vain reikien
tekemiseen betoniin ja muihin
koviin maa-aineksiin.
Leveäkärkinen taltta
Leveäkärkistä talttaa käytetään
pehmeiden materiaalien kuten
asfaltin ja jäisen maan
työstämiseen.
VAROITUS Tärinävaarat
Työn tekeminen työkaluilla, jotka eivät täytä alla
mainittuja kriteerejä, kestää kauemmin ja voi altistaa
tärinälle. Lisäksi tylsynyt työkalu pidentää
työskentelyaikaa.
► Varmista, että koneessa oleva työkalu on aina
hyvin huollettu, se ei ole kulunut ja on oikean
kokoinen.
► Pidä työkalut aina terävinä, jolloin ne toimivat
tehokkaasti.
Työkalun asentaminen ja irrottaminen
Työkalua asennettaessa ja irrotettaessa on
noudatettava seuraavia ohjeita:
♦
Tahattoman käynnistymisen estäminen: katkaise
paineilmasyöttö ja irrota kone tehonlähteestä.
Tyhjennä kone painamalla käynnistys- ja
pysäytyslaitteen käyttökytkintä.
♦
Ennen työkalun asettamista paikalleen voitele
työkalun varsi rasvalla.
♦
Sulje työkalunpidike ja tarkista lukitustoiminnon
pitävyys vetämällä paikalleen työnnettyä työkalua
voimakkaasti ulospäin.
A
TEX 3, TEX 05P, TEX 09PS, TEX 10PS, TEX 12PS
1. Aseta suojus työkalun rungon päälle.
2. Aseta vaimennin (A) työkalun varren päälle.
3. Aseta kiinnitystyökalu sylinteriin ja kierrä suojus
sylinteriin, kunnes se lukkiutuu.
A
TEX 09PS KL, TEX 10PS KL, TEX 12PS KL
1. Asenna tai irrota työkalu.
2. Sulje työkalunpidike (asento A).
201© 2012 Atlas Copco Construction Tools AB | No. 9800 0799 90c | 2012-12-31
Alkuperäiset ohjeet
Turvallisuusohjeet ja käyttöohjeTEX 3, 05P, 09PS, 10PS, 12PS
