Контроллеры NC-2000-DIP
Версия 1.1 страница 10
– Предусматривайте возможность доступа к кабелям в будущем для обслуживания.
Считыватели серии NR-xxx
Считыватели серии NR-xxx разработаны специально для использования в системе
ParsecNET 2.5, и их подключение осуществляется непосредственно к контроллеру.
Считыватели других производителей необходимо подключать через модули интерфейса
NI-TW.
На рисунке 5 приведена схема подключения двух считывателей к контроллерам серии
NC-2000-DIP.
Использование адресных считывателей позволяет уменьшить число проводов,
прокладываемых от контроллера к двери. Кроме того, циклический опрос считывателей
контроллером позволяет постоянно отслеживать их наличие и исправность без
использования дополнительных аппаратных средств.
Поскольку считыватели фактически подключаются к одним и тем же проводам,
необходимо правильно выставить адреса считывателей, в противном случае
контроллер не получит информацию о коде карты. Установка адреса производится
при подключении считывателя к контроллеру.

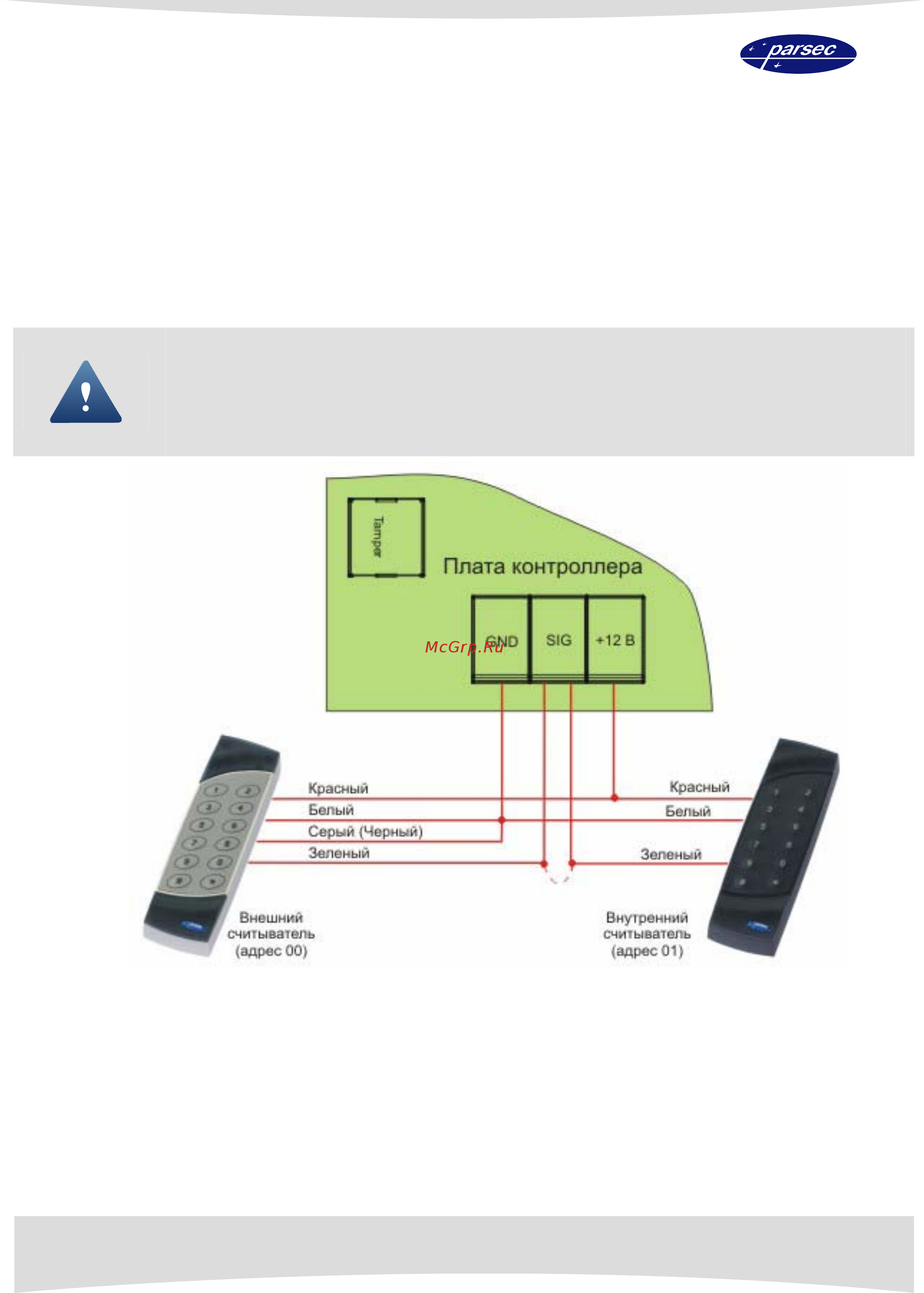

Рисунок 5. Подключение считывателей серии NR-xxx к контроллерам NC-2000-DIP.
Процедура назначения адресов считывателям описана в паспорте на считыватель и
зависит от его типа.
Для подключения считывателей используется неэкранированный кабель с сечением
каждой жилы 0,22 мм
2
. При использовании такого кабеля считыватель может быть удален
от контроллера на расстояние до 100 метров.
Непосредственно для подключения считывателя используется только 3 провода из кабеля,
соединяющего считыватели с контроллером. Остальные провода могут использоваться
для подключения кнопки запроса на выход и дверного контакта (см. ниже).
