Контроллеры NC-2000-DIP
Версия 1.1 страница 8
Плата контроллера

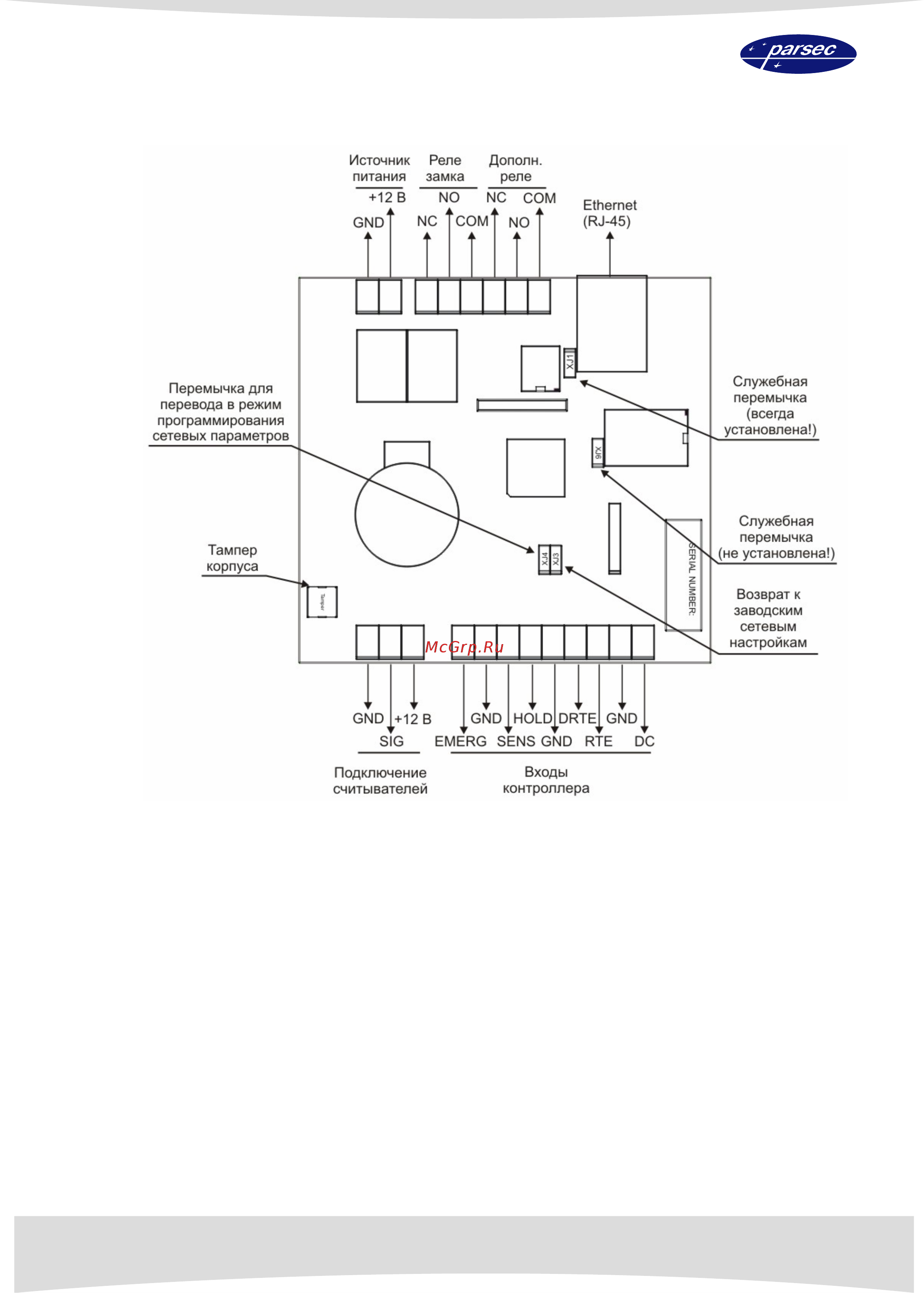

Внешний вид платы контроллера и расположение на ней основных элементов
иллюстрируется рисунком 3.
Рисунок 3. Печатная плата контроллеров NС-2000-DIP.
На плате расположены несколько перемычек (джамперов). Для определения конфигурации
контроллера используются только некоторые из них:
– XJ1 – Служебная перемычка (всегда должна быть установлена).
– XJ3 – Установка джампера приводит к сбросу сетевых настроек
контроллера. Нормальное состояние – не установлено.
– XJ4 – При установке данного джампера, до включения питания контроллер
переходит в режим программирования сетевых параметров. Более
подробную информацию о работе утилиты можно получить в
руководстве на данное ПО.
– XJ6 – Служебная перемычка (не установлена).
Правила установки перемычек описаны далее в соответствующих разделах.
