Parsec NC-2000-DIP [13/23] Подключение замка

Контроллеры NC-2000-DIP

Версия 1.1 страница 13

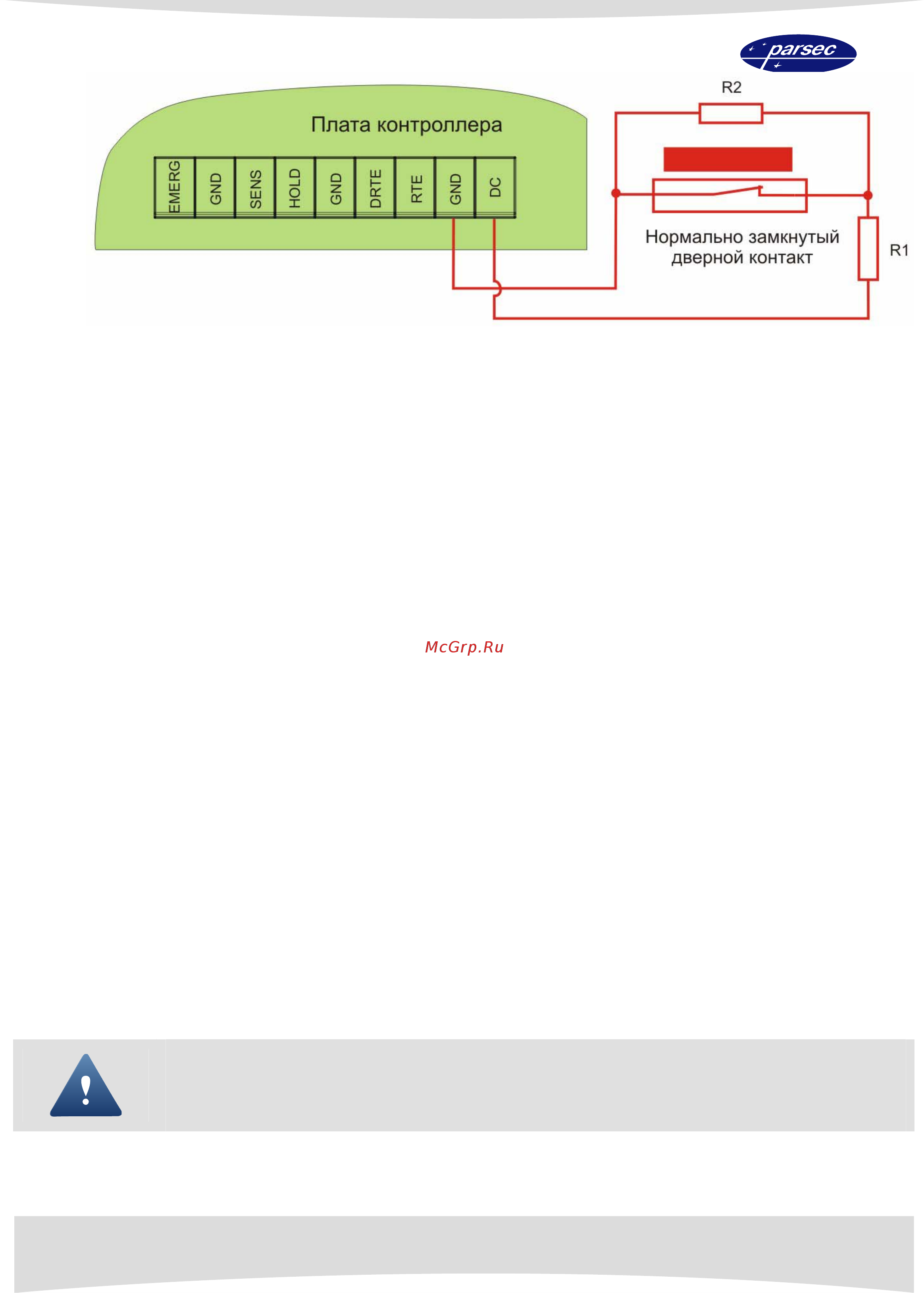

Рисунок 7б. Подключение DC с контролем подводящих проводов.

При использовании дверного контакта в системе могут генерироваться следующие

события:

– Взлом двери – позволяет привлечь внимание при вскрытии двери.

– Дверь оставлена открытой – по истечении заданного времени позволяет

определить незакрытые двери.

– Обрыв датчика двери – повреждены (обрыв) провода шлейфа дверного контакта

(только при установке «4 состояния DC»).

– КЗ цепи датчика двери – повреждены (короткое замыкание) провода шлейфа

дверного контакта (только при установке «4 состояния DC»).

Дверной контакт должен находиться в замкнутом состоянии всегда, когда дверь закрыта, и

в разомкнутом состоянии всегда, когда дверь открыта.

Для предотвращения ложных тревог следует:

– Убедитесь, что дверной контакт не срабатывает при люфтах двери – отрегулируйте

положение двери и дверного контакта.

– Для поддержания двери в закрытом состоянии следует оборудовать двери

доводчиками.

При использовании системы для управления турникетами вместо дверного контакта

следует использовать датчик проворота турникета. Это позволит:

– Закрывать турникет после его проворота для исключения множественного прохода

(при установке в программном обеспечении параметра контроллера «сброс замка

по геркону»);

– Реализовать при подключенном датчике проворота режим фактического прохода

(см. руководство по программному обеспечению системы ParsecNET 2.5).

Подключение замка

Контроллер обеспечивает управление практически любыми исполнительными

устройствами за счет использования реле с нормально замкнутыми (NC) и нормально

разомкнутыми (NO) контактами, а также за счет возможности программирования времени

срабатывания реле в широких пределах.

Высокая нагрузочная способность контактов реле замка позволяет подключать практически

все часто используемые типы замков.

Питание замков следует осуществлять от отдельного источника питания, не от

контроллера.

Далее будет приведена схема подключения к источнику питания контроллера для питания

замков.
