Контроллеры NC-2000-DIP

Версия 1.1 страница 21

Подключение к Ethernet

Подключение контроллера NC-2000-DIP к сети Ethernet производится стандартным

сетевым кабелем. Для подключения данного кабеля плата контроллера снабжена Ethernet-

разъемом (RJ-45). Схема подключения контроллера к сети Ethernet приведена на

рисунке 15.

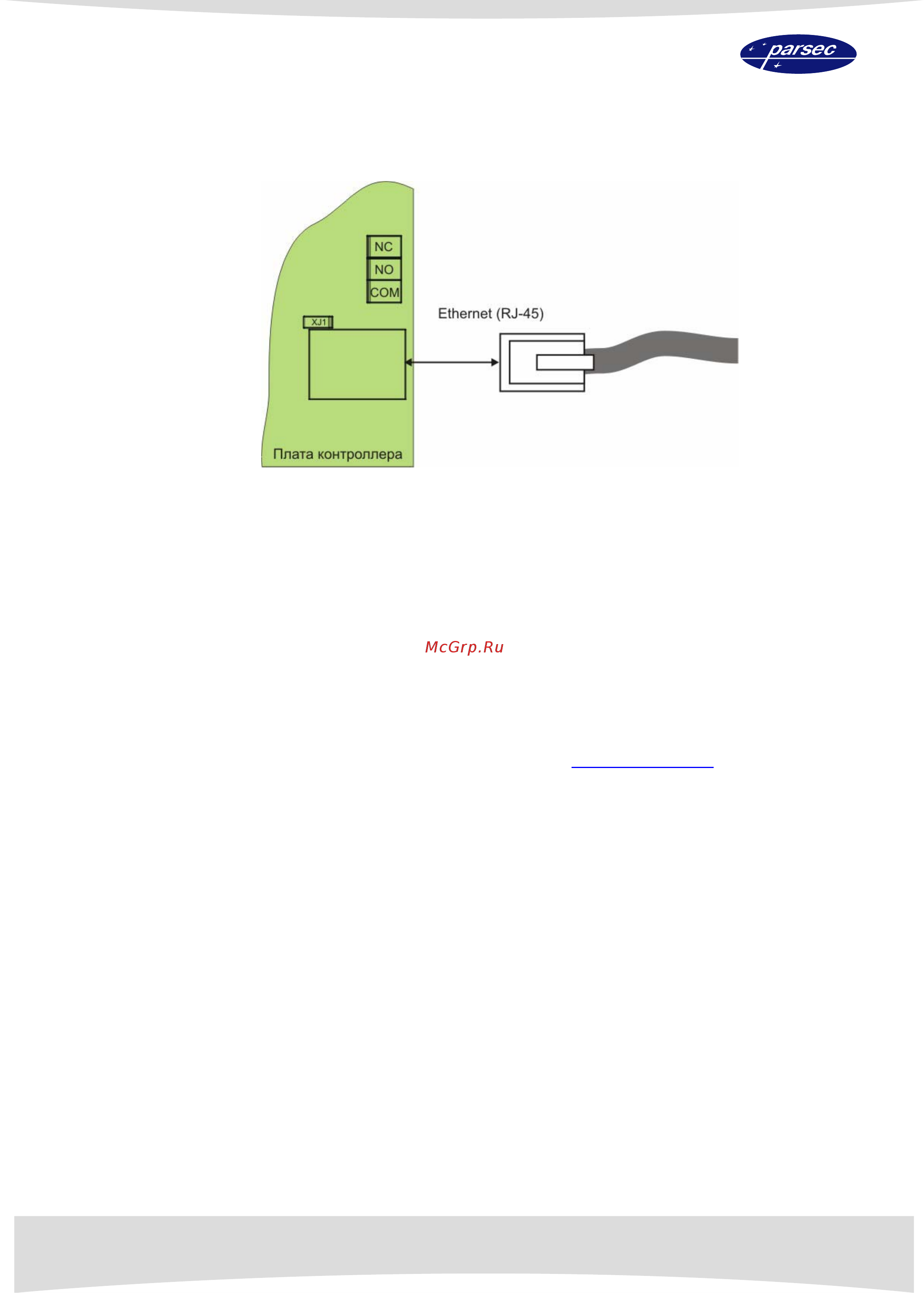

Рисунок 15. Подключение к сети Ethernet.

В сети Ethernet каждый контроллер NC-2000-DIP занимает один фиксированный IP-адрес.

Возврат к заводским установкам

Для возврата контроллера к заводским сетевым настройкам требуется установить дрампер

XJ3 на плате контроллера (см. рисунок 3).

Настройка

Поскольку в процессе производства никогда неизвестны IP-адреса как сервера системы,

так и самого шлюза (каждая сеть имеет свою структуру, систему адресации), перед

запуском в работу шлюз необходимо правильно сконфигурировать. Делается это при

подключенном к сети шлюзе, работающем в режиме настройки, при помощи специальной

утилиты – EGP3.exe, которую можно загрузить с сайта: WWW.PARSEC.RU

Перевод контроллера в режим программирования

Для перевода контроллера в режим программирования с помощью утилиты EGP3.exe

необходимо до подачи питания установить джампер XJ4.

Работа с EGP3.exe

Данная утилита предназначена для конфигурирования Ethernet-устройств, в частности

контроллера доступа NC-2000-DIP.

Для начала работы с приложением необходимо запустить файл EGP3.exe, после чего на

экране отобразится окно, приведенное на рисунке 16.

При старте программа автоматически сканирует подключенные к сети Ethernet устройства

и отображает их в нижней части окна. Данная процедура происходит также при нажатии на

кнопку Обновить (F5).

Для программирования параметров конкретного устройства его необходимо выбрать с

помощью «мышки» (так же, как выбирается фал в «Проводнике» Windows
