Извлечение оптического дисковода |
31
2 Приподнимите защелку разъема и, используя приклеенный язычок, отсоедините
кабель оптического дисковода от системной платы.
3 Снимите кабель оптического дисковода с вентилятора.
4 Извлеките кабель батарейки типа «таблетка» из направляющих на кронштейне
оптического дисковода.
5 Выверните винт, которым оптический дисковод в сборе крепится к упору для рук
в сборе.
6 Приподнимите оптический дисковод в сбо
ре под углом и извлеките его из
защелки на упоре для рук в сборе.

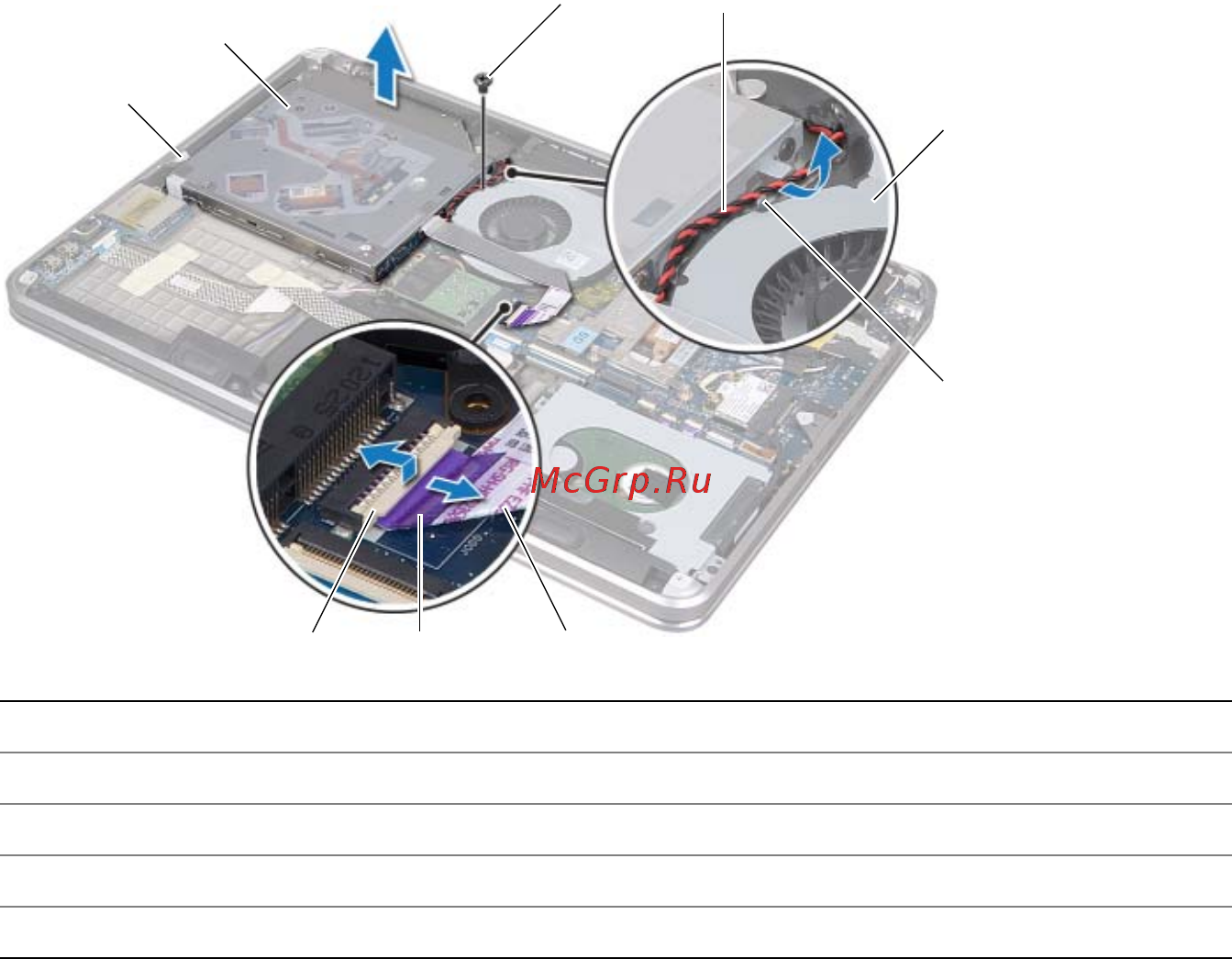

1 защелка 2 оптический дисковод в сборе
3 винт 4 кабель батарейки типа «таблетка»
5 вентилятор 6 направляющие
7 кабель оптического дисковода 8 приклеенный язычок
9 защелка разъема
2
1
98 7
6
43
5
