32

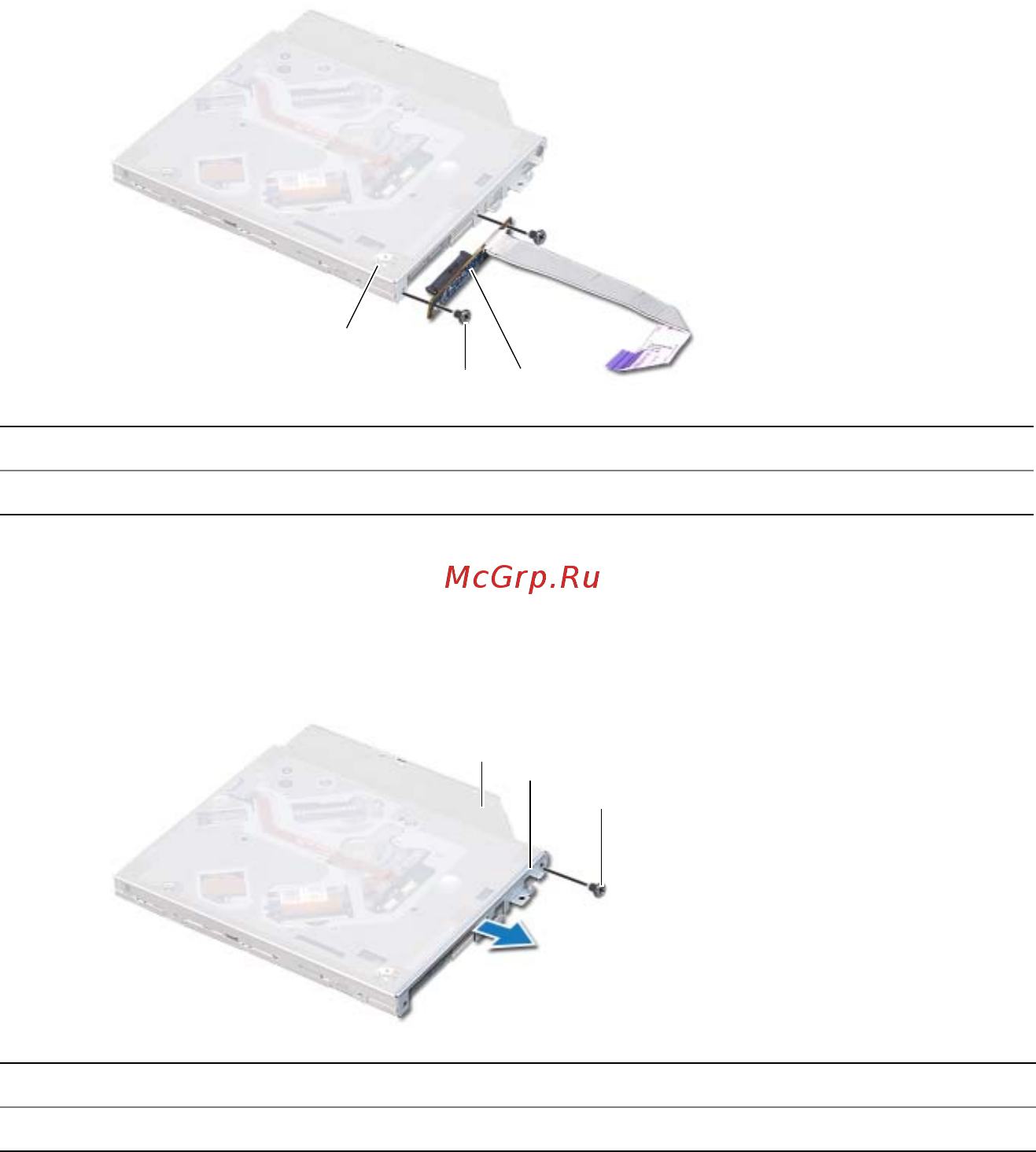

| Извлечение оптического дисковода
7 Выверните винты, которыми соединительная планка крепится к оптическому
дисководу в сборе.
8 Отсоедините от оптического дисковода в сборе соединительную планку.
9 Выверните винт, которым кронштейн оптического дисковода крепится к
оптическому дисководу.
10 Снимите кронштейн оптического дисковода.
1 оптический дисковод в сборе 2 винты (2 шт.)
3 соединительная планка
1 оптическийдисковод 2 кронштейн оптического дисковода
3 винт
2
1
3
2
1
3
