Общие сведения 11
Элементы управления и функции

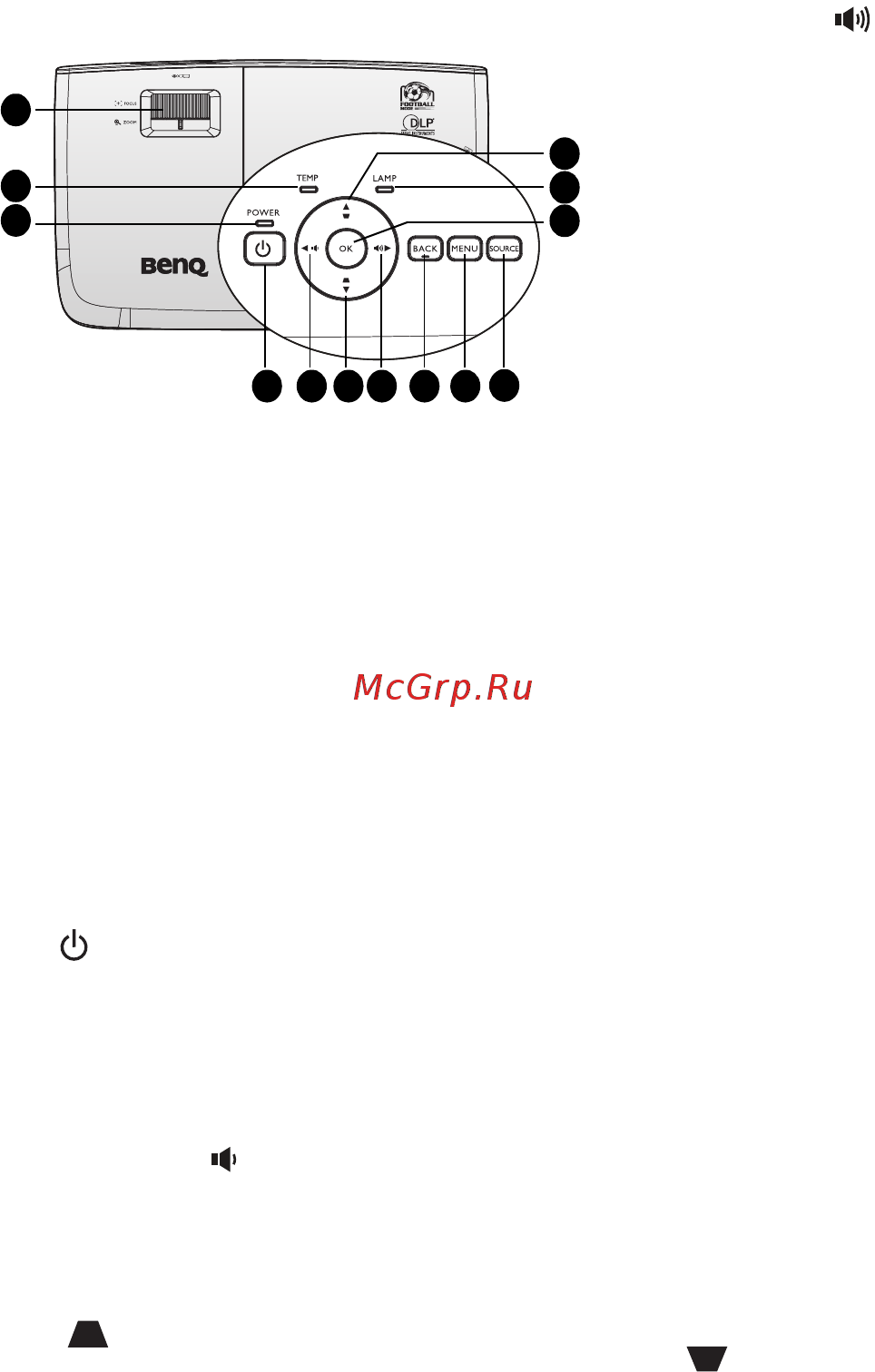

Панель управления
7. ►Вправо/ увеличение уровня
громкости
Эта кнопка служит для регулировки
громкости.
Если активировано экранное меню,
кнопки № 5, 6, 7 и 13 используются в
качестве навигационных кнопок со
стрелками для выбора требуемых
пунктов меню и выполнения
регулировок. Подробнее см. в
разделе «Использование Дополн.
экранного меню» на стр. 38.
8. BACK
Возврат в предыдущее меню, выход
с сохранением настроек.
9. MENU
Включение экранного меню.
Возврат в предыдущее меню, выход
с сохранением настроек. Подробнее
см. в разделе «Использование
Дополн. экранного меню» на стр. 38.
10. SOURCE
Отображение панели выбора
источника сигнала. Подробнее см. в
разделе «Выбор входного сигнала»
на стр. 42.
11. OK
Выбор доступного режима
настройки изображения.
Подтвердите выбранный пункт
экранного меню. Подробнее см.
в
разделе «Использование Дополн.
экранного меню» на стр. 38.
12. Индикатор лампы
Показывает состояние лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
Подробнее см. в разделе
«Индикаторы» на стр. 65.
13. Кнопка Трапец. искаж./навигации
(/▲вверх)
Ручная коррекция искажений
изображения, возникших в
результате проекции под углом.
Подробнее см. в
разделе
«Коррекция трапецеидального
искажения» на стр. 31.
1. Кольцо фокусировки и регулятор
масштаба
Служит для настройки
проецируемого изображения.
Подробнее см. в разделе «Точная
настройка размера и резкости
изображения» на стр. 30.
2. Индикатор температуры
Загорается красным цветом при
перегреве проектора. Подробнее см.
в разделе «Индикаторы» на стр. 65.
3. Индикатор питания
Горит или мигает
во время работы
проектора. Подробнее см. в разделе
«Индикаторы» на стр. 65.
4. POWER
Переключение режимов ожидания и
включения проектора.
Подробнее см. в разделах
«Включение проектора» на стр. 27 и
«Выключение проектора» на стр. 55.
5. ◄ Влево/ уменьшение уровня
громкости
Эта кнопка служит для регулировки
громкости.
6. Кнопка Трапец. искаж./навигации
(/▼
вниз)
Ручная коррекция искажений
изображения, возникших в результате
проекции под углом. Подробнее см. в
разделе «Коррекция
трапецеидального искажения» на
стр. 31.
1
10
2
3
4 5 6 987
13
11
12
